HighSpeed SMT-trükkplaadikonnektor, mis on mõeldud rakendustele kiirusega 25+ Gbit/s
Omadused
- Vastab PICMG COM Express®
- ja SFF-SIG CoreExpress®
- nõuetele Ühildub levinud pistikühendustega
- rakendustes, mille andmeedastuskiirus on 10+, 16+ või 25+ Gbit/s
- Integreeritud paigaldusala
- Pakendatud lindile ja rullile
Rakendused
- COM Express®
- CoreExpress®

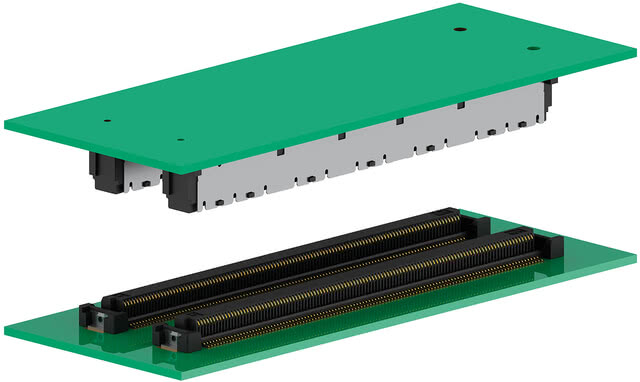

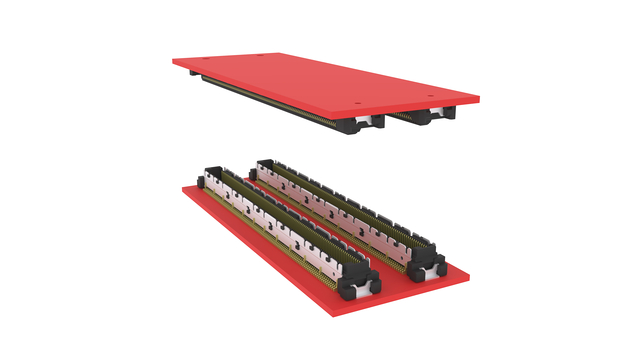

- mezzanine-tüüpi plaadist-plaadile ühendus
- VITA59
Colibri: ülevaade

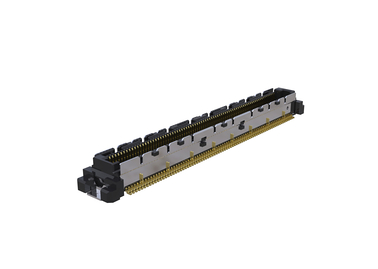

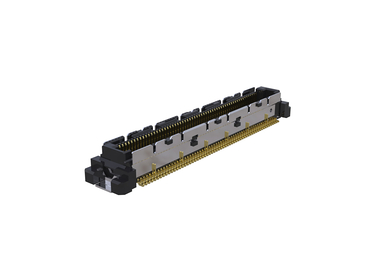

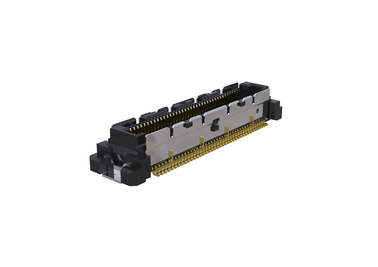

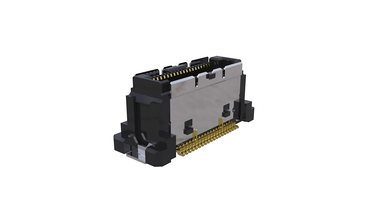

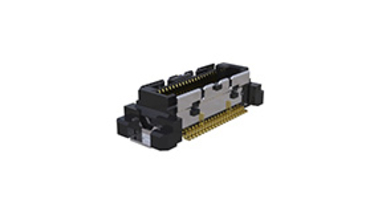

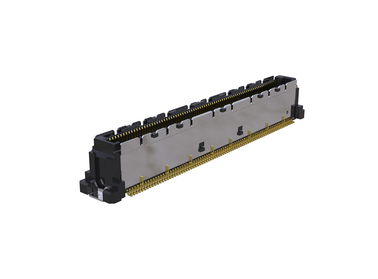

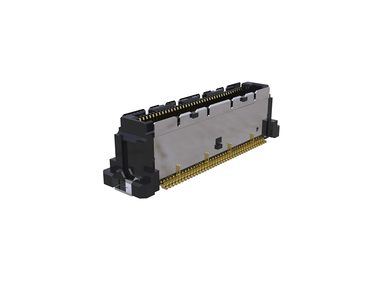

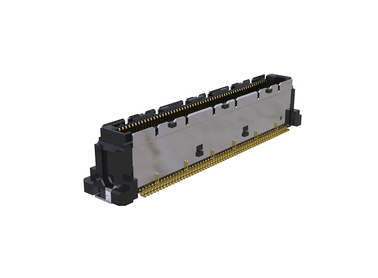

Plug 10+
Plug 16+
Plug 25+

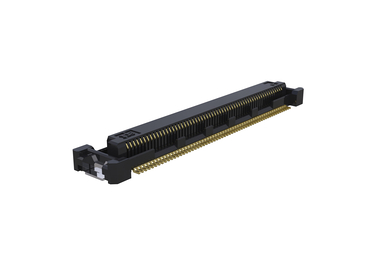

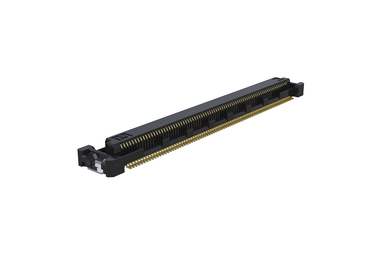

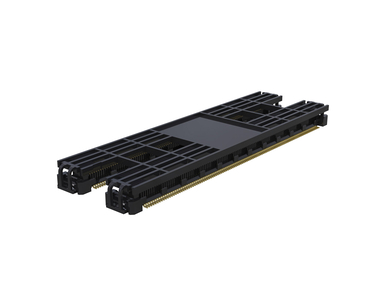

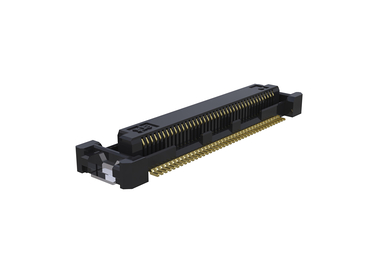

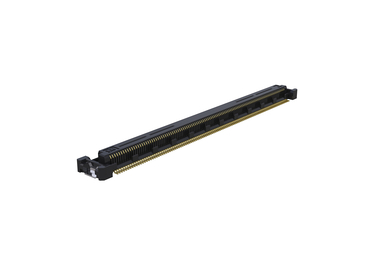

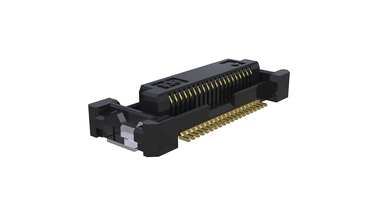

Receptacle
Plug Heavy Au

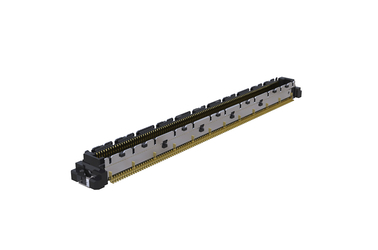

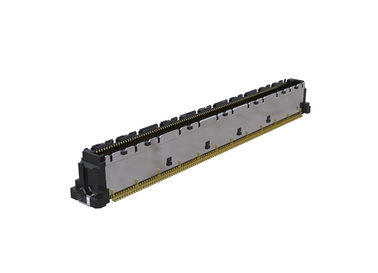

Colibri Heavy Au Plug 10+ 220, 5 mm Artikli nr. 401-51101-52

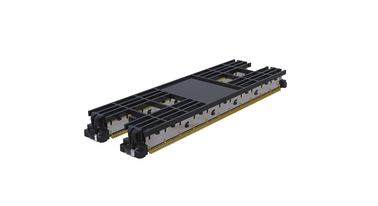

Colibri Heavy Au Plug 10+ 440, 5 mm Artikli nr. 401-51501-52
Colibri Heavy Au Plug 10+ 220, 8 mm Artikli nr. 401-55101-52

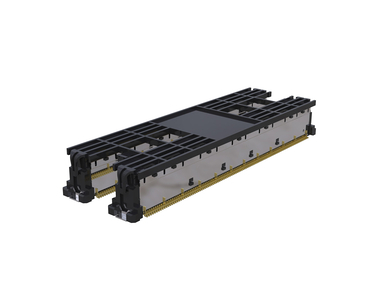

Colibri Heavy Au Plug 10+ 440, 8 mm Artikli nr. 401-55501-52
Receptacle Heavy Au
Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?
Colibri HighSpeed SMT-konnektor olulisemad omadused
Meie animatsioonifilmis vastatakse nendele küsimustele ja veel palju muule. Vaadake
kohe! (või YouTube’is)!
PICMG-konnektor omadused
COM-moodulite
üksikasjad ülevaatlikult
Kandjaplaadi
üksikasjad ülevaatlikult
- muud kontaktide arvud
- muud virnastuskõrgused
- alternatiivsed kontaktikate
Küsige kohe
individuaalset konnektor
COM Expressi standard pistikühenduste (konnektor) jaoks
COM Express® moodulid integreerivad käivitatava arvuti põhilised funktsioonid, nagu CPU, graafikaprotsessor, töömälu ja standardliidesed.
COM-mooduli ühendamine kandjaplaadile vähendab arendusaega ja -kulusid. Lisaks on võimalik toodete elutsüklit mitte ainult pikendada, vaid ka uuendada, ühendades kandjaplaadile uuemad ja võimsamad COM Express®-moodulid.

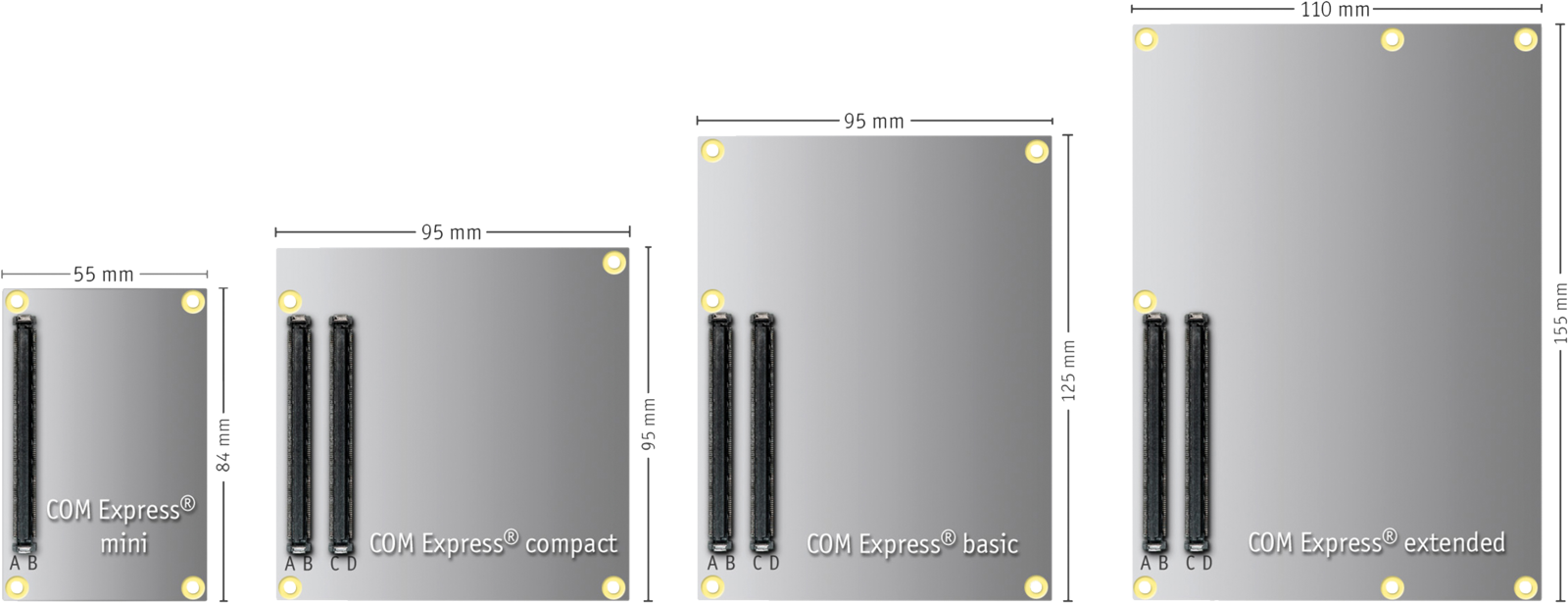

COM Express®-moodulite suurused PICMG-standardile vastavate konnektor'ite jaoks
Colibri HighSpeed-konnektor'i tüüpilised rakendusvaldkonnad
- Tööstusautomaatika
- Kioski- ja POS-süsteemid
- meditsiinitehnika
- Mõõtetehnika
- Mängud
- Transport
- Serverid
PICMG Colibri konnektor COM Expressi jaoks
Meie Colibri SMT-konnektor COM Expressi rakenduste jaoks on varustatud optimeeritud kontaktide disainiga, mille abil on võimalik hõlpsasti realiseerida rakendusi kiirete ühenduste jaoks kiirusega 10, 16 või 25+ Gbit/s ja rohkem. Meie simulatsioonid näitavad suurepärast signaalisignaali terviklus'i – isegi kõrgetel andmeedastuskiirustel. Olen täiesti veendunud meie Colibri COM Expressi konnektor kiiruse võimekuses. Vaadake ise nende omadusi ja tellige vähemalt üks näidis!
Oma disainide simuleerimiseks võite meilt küsida ka S-parameeter."
Florian Guglhör, ept tootevaldkonna juht
KKK: Küsimused ja vastused Colibri SMT-pistikühenduste kohtakonnektor
Millistele andmeedastuskiirustele sobivad Colibri SMT-konnektor?
Simulatsioonid COM Express®-konnektor-süsteemiga Colibri® kiirustel 8 ja 10 Gbit/s näitavad suurepärast signaali terviklus'i. Kontaktide disaini edasiarenduste ja täiustuste tulemusel on Colibri Plugide kiiruse võimekust suudetud suurendada 25+ Gbit/s-ni. Seega on COM Express-pistikusüsteem parim valik teie rakendustele, kus on vaja suuri andmeedastuskiirusi 25 Gbit/s ja rohkem.
Millistes kiirühenduse rakendustes kasutatakse Colibri konnektor'eid?
Colibri High Speed-pistikühendused (Speed-konnektor) sobivad suurepäraselt suure andmeedastuskiiruse jaoks ja seega igat liiki kiirrakenduste jaoks. Nende hulka kuuluvad näiteks COM Express ja Mezzanine Board-to-Board-süsteemid, mille andmeedastuskiirus vastab 10-Gigabit-Ethernetile ja PCI Express Gen3-le.
Kus kasutatakse PICMG-standardile vastavaid Colibri-pistikühendusi konnektor juba edukalt?
Colibri COM Express-konnektor'eid leiab muu hulgas juba tööstuslikus automatiseerimises, kioski- ja POS-süsteemides, meditsiinitehnika, mõõtetehnikas, mängutööstuses, transpordisektoris ning hoonete tehnikas.
Kas Colibri High Speed-konnektorite töötlemiseks on vaja paigaldusabivahendit (paigalduskork)?
Colibri-Receptacle’i disain pakub piisavat imupinda (imipind) imupipetile (imiotsak) ning ei vaja seetõttu täiendavat paigaldusabi (paigalduskork).
Ka Colibri-Plug’i saab kitsa imupipetiga (imiotsak) usaldusväärselt paigaldada ilma täiendava paigaldusabita.
Kas PICMG Colibri-pistikühendusi konnektor tarnitakse ka Tape & Reel-pakendis?
Jah, Colibri SMT-konnektor tarnitakse tavaliselt „tape and reel“-pakendis, mis võimaldab täisautomaatset töötlemist „Pick-and-Place“-meetodil. Soovi korral on võimalik ka tarnimine „tray“-pakendites.
Kas Colibri COM Express-pistikühendused (konnektor) on UL-tunnustatud komponendid?
Jah, ept-i Colibri-pistikühendused (konnektor) on UL-tunnustatud komponendid USAs ja Kanadas.
Kas ept-trükkplaatide konnektor vastavad RoHS-nõuetele?
RoHS (Restriction of the use of certain Hazardous Substances) on direktiiv, mis piirab teatavate ohtlike ainete kasutamist elektri- ja elektroonikaseadmetes.
Kinnitame, et ept-i Colibri-pistikühendused konnektor vastavad RoHS-kinnituse kohaselt direktiivile RoHS 2011/65/EL. Täpsemat teavet leiate jaotisest RoHS & REACH.
Tunnistused
Tagame siiski täielikult nende väidete autentsuse.
Väga suurte andmeedastuskiirustega rakenduste puhul jõudis Colibri 10 Gbit/s aeg-ajalt oma piiridele: uue Plug 16+ abil toimivad USB 3.1 Gen2 signaalide edastused nüüd aga probleemideta.

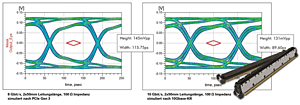

Meie jaoks oli otsustav asjaolu, et ept-i COM Express-konnektor näitavad silmdiagrammidel (värin, Eye height ja Eye width) parimaid väärtusi.
Colibri pistikühenduste Tape&Reel-pakendi abil suutsime pikendada automaatse paigaldusmasina tööaega ja seeläbi vähendada tootmiskulusid.
Meie 10 Gbit/s rakenduseks oleme heaks kiitnud ainult Colibri konnektor.
Alles alates Colibri High Speed-konnektor kasutuselevõtust pole meil enam mingeid probleeme niisutamisega taassulatusjootmine käigus.
Colibri SMT-Leiterplatten-konnektor „tape and reel“-pakendamise abil suurenes meie tootmise tootlikkus märkimisväärselt.
ept pakkus meie tootmises Colibri-pistikühenduste konnektor'ite kasutuselevõtul optimaalset tuge. Me tundsime end heades kätes olevat.
ept tagab Colibri konnektor kättesaadavuse. See oli meie jaoks äärmiselt oluline.
