Kiired otseliitmikud kiirusega kuni 28 Gbit/s

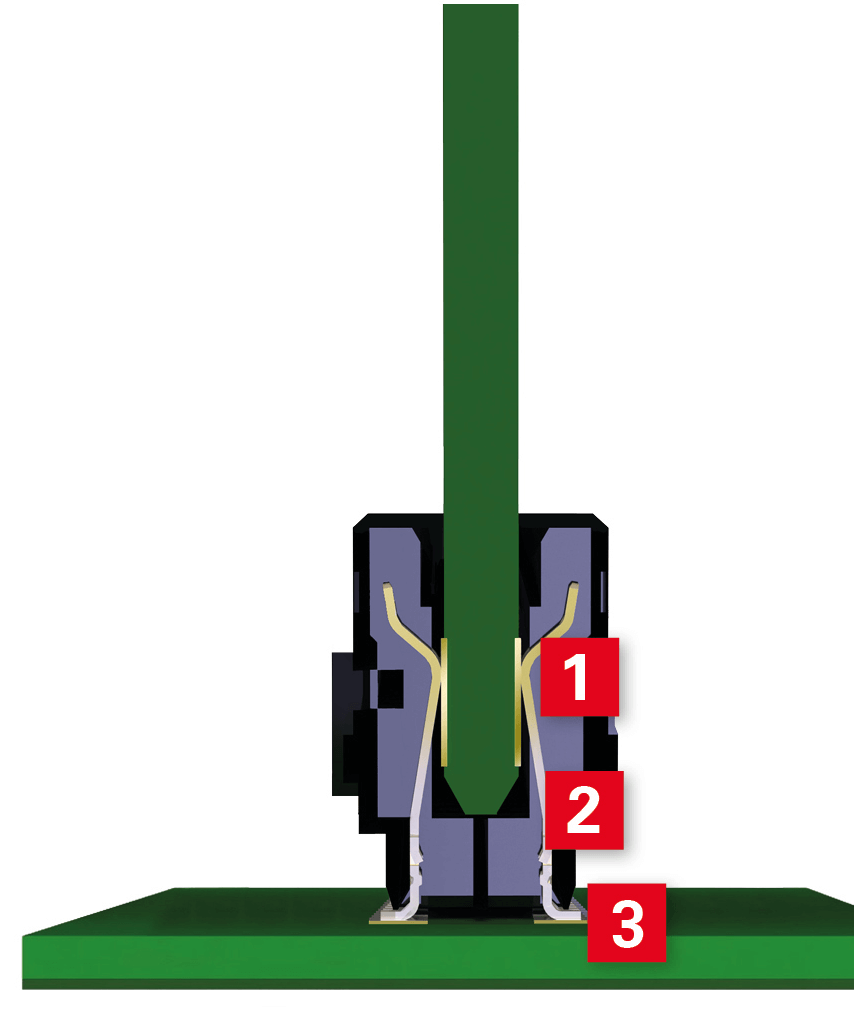

EC.8 otsese ühenduse põhimõte võimaldab andmeedastuskiirust kuni 28 Gbit/s.

EC8 Highspeed mit Pfeile.Produktseite

Omadused

Otseühendusega
pistikud, 20–200 kontakti,
andmeedastuskiirus 28 Gbit/s,
voolutugevus 3,2
A, 500 ühendus- ja lahtivõtutsüklit,
pakendatud lindil ja rullil, alusplaadil, lisakaardi
paksus 1,60 mm

Rakendused

Sisseehitatud
tööstusautomaatika ja
andmeside

EC.8: Ülevaade

Ülevaade faktidest Rakendused EC.8 Tooted Omadused Võrdlus pistikühendusega Tolerantsid Arendaja vaatenurk KKK

EC.8 – sirge

EC.8 täpselt 20p Artikli nr. 408-52020-000-11

EC8 gerade 20pol ohne key Foto

Koguarv 20, kodeerimata, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 20p Artikli nr. 408-52020-000-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 40 p Artikli nr. 408-52040-000-11

EC8 gerade 40pol ohne key Foto

Koguarv 40, kodeerimata, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 40 p Artikli nr. 408-52040-000-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 60p Artikli nr. 408-52060-000-11

EC8 gerade 60pol ohne key Foto

Polügoonide arv 60, kodeerimata, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 60p Artikli nr. 408-52060-000-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	60
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 60p Artikli nr. 408-52060-100-11

EC8 gerade 60pol mit key Foto

Polügoonide arv 60, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 60p Artikli nr. 408-52060-100-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	60
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 80 punkti Artikli nr. 408-52080-100-11

EC8 gerade 80pol mit key Foto

Polügoonide arv 80, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 80 punkti Artikli nr. 408-52080-100-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 100 p Artikli nr. 408-52100-100-11

EC8 gerade 100pol mit key Foto

Koguarv 100, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 100 p Artikli nr. 408-52100-100-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	100
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 sirge 120p Artikli nr. 408-52120-100-11

EC8 gerade 120pol mit key Foto

Polügoonide arv 120, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 sirge 120p Artikli nr. 408-52120-100-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	120
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 140 p Artikli nr. 408-52140-100-11

EC8 gerade 140pol mit key Foto

Polümeeride arv 140, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakend: lint ja rull

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 140 p Artikli nr. 408-52140-100-11 - Tehnilised andmed

Põhitõed

Kontaktide arv	140
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 160 p Artikli nr. 408-52160-100-12

EC8 gerade 160pol mit key Foto

Koguarv 160, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakendialus

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 160 p Artikli nr. 408-52160-100-12 - Tehnilised andmed

Põhitõed

Kontaktide arv	160
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 180p Artikli nr. 408-52180-100-12

EC8 gerade 180pol mit key Foto

Hammastike arv 180, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakendialus

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 180p Artikli nr. 408-52180-100-12 - Tehnilised andmed

Põhitõed

Kontaktide arv	180
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 200 p Artikli nr. 408-52200-100-12

EC8 gerade 200pol mit key Foto

Polügoonide arv 200, kodeeringuga, 1,6 mm tütarkaartidele, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakendialus

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 200 p Artikli nr. 408-52200-100-12 - Tehnilised andmed

Põhitõed

Kontaktide arv	200
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

EC.8 täpselt 200 p Artikli nr. 408-52200-103-12

EC8 gerade 200pol mit key Foto

Polügoonide arv 200, kodeeringuga, Tugevdustala piki isokorpust, Võrgustik 0,8 mm, Andmeedastuskiirus 28 Gbit/s, Pakendialus

Täisnurkne

SMT

Otsene pistik

Kõrge tihedus

Kõrge kiirus

Näita rohkem toote üksikasju

EC.8 täpselt 200 p Artikli nr. 408-52200-103-12 - Tehnilised andmed

Põhitõed

Kontaktide arv	200
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	0,8 mm
Sisestusjõud ühe kontakti kohta	≤ 0,635 N
Tõmbejõud kontakti kohta	≥ 0,06 N
Kasutusiga IEC 60512-9-1	500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs

Elektriline

Tegevusvool IEC 60512-5-2	1,35 A temperatuuril 20 °C (140 kontakti 140-st) 3,20 A temperatuuril 20 °C (8 kontakti 140-st)
Kontakttakistus IEC 60512-2-1	≤ 15 mΩ
Õhu- ja sõiduulatuskaugus	0,25 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 1 GΩ
Testpinge IEC 60512-4-1	1100 V alalisvoolu
Andmete edastamine	28 Gbit/s

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?

Taotlege kohandatud ühendusi

" Ei ole see sinu jaoks õige? Taotle nüüd kohandatud pistikut!

Username:

Suur tänu! Me vaatame Teie soovid läbi ja võtame Teiega ühendust.

Kui Teil on küsimusi, oleme Teile alati kättesaadavad e-posti või telefoni teel.

Sobivat toodet ei leitud – küsi toodet kohe:

Tärniga (*) märgitud väljad on kohustuslikud.

Ettevõte *

Tervitus

Eesnimi *

Nimi *

Street *

POSTIINFO *

Asukoht *

Riik *

e-mail *

Telefon *

Tootenõuded *

Meie privaatsuspoliitika on kättesaadav siin.

EC.8: Kiire ühendussüsteem, milles on kasutatud HighSpeed-tehnoloogiat

Highspeed mit Pfeile

EC.8 otseliitmise põhimõte võimaldab andmeedastuskiirust kuni 28 Gbit/s.
Erinevalt klassikalistest pistikühendustest vähendavad otseliitmikud mitmesuguseid takistusi, nagu suunamuutused, peegeldused ja ristlõike muutused, mis tagab selge signaali edastamise.
Üksikasjalik aruanne kiiruse omaduste kohta ning S-parameetrid oma disaini simuleerimiseks on saadaval nõudmisel: sales@ept.de

EC.8 otseliitmiksüsteem
Ülevaade üksikasjadest

Sisseviimiskalded
kesk- ja nurgahälbe kompenseerimiseks ühendamisel

Heli- ja puutetagasiside
pistikkaardi õige ühenduse tagamiseks

koplanaarsus
töötlemisel usaldusväärne jootmine

Kodeerimissild
Pööramiskaitse ja tolerantsi kompenseerimine pistikkaardile

kodeerimistapp
väldib pistikupesa väänumist plaadil

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Valmistame teie rakendusele sobivaid, täpselt sobivaid ja individuaalseid pistikühendusi.

muu polaaride arv
muud korpuse kõrgused
alternatiivsed kontaktide kattekihid

Küsige individuaalset pistikühendust

Otsepistik vs. pistikupaar

Otsepistik võimaldab trükkplaadiga otse ühendust luua ilma vastava vastupistikuta. Seega on võrreldes vedru-nuga-paariga kontaktpunkte ja üleminekuid vähem, mis mõjub positiivselt voolu kandevõimele ja andmeedastusomadustele.

Otsepistik:

[1] R _{kontaktiliides}
[2] R _kontakt
[3] R _ühendusala

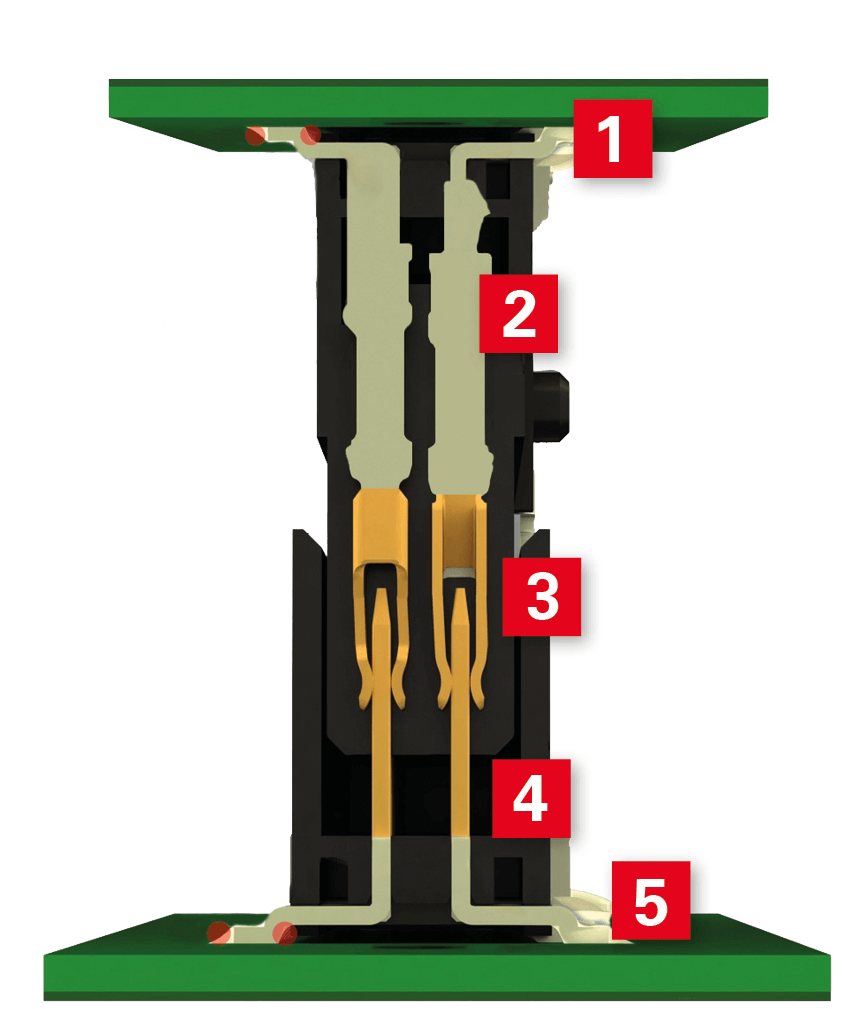

Pistikupaar:

[1] R _ühendusala
[2] R _kontakt
[3] R _{kontaktide üleminek}
[4] R _kontakt
[5] R _ühendusala

Tolerantsid

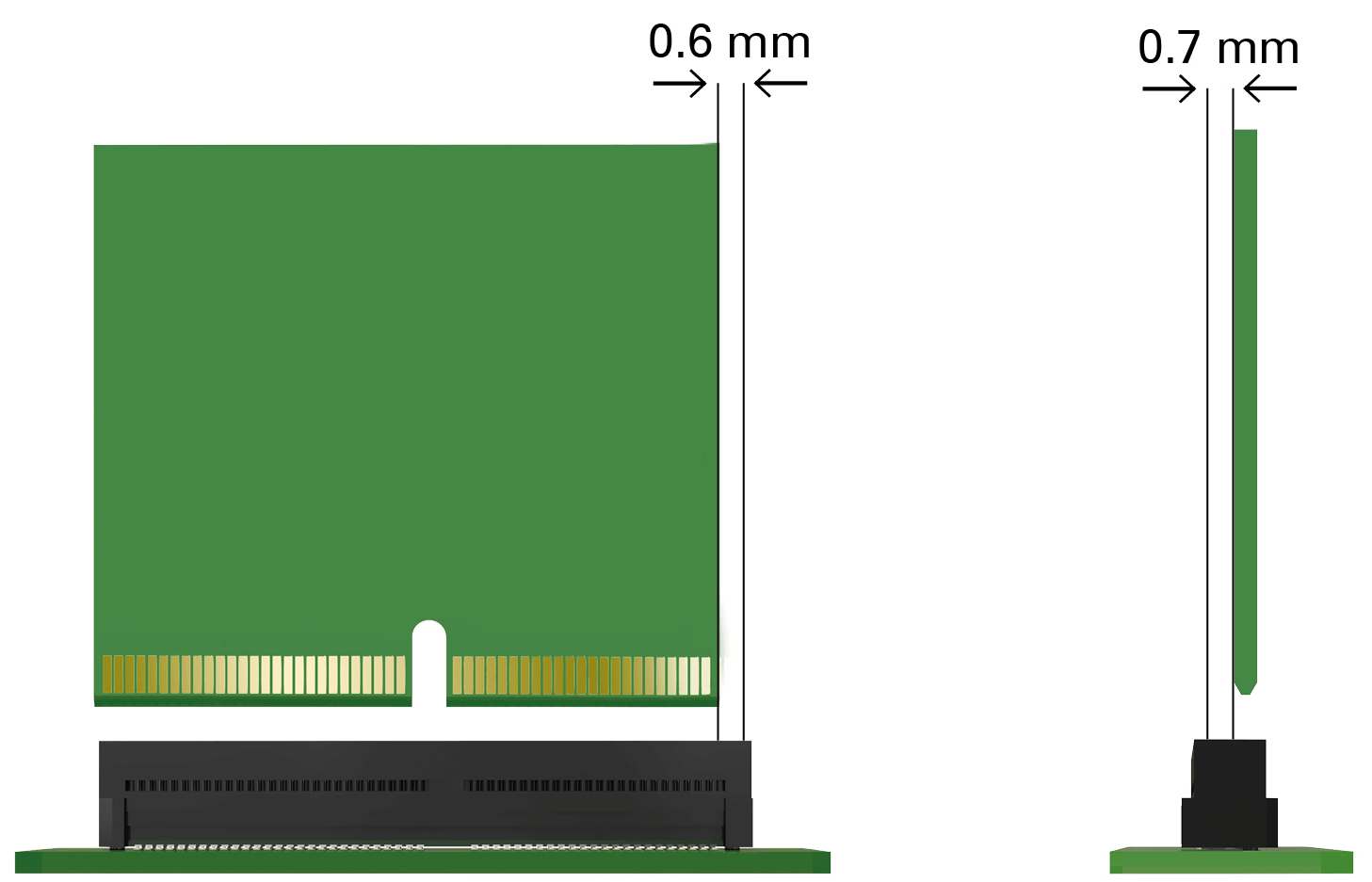

EC.8 otspistikute keskjoone
nihke Lubatud keskjoone nihke

tolerantsid EC.8 otspistikud taluvad ühendamisel 0,6 mm nihke pikiteljel ja 0,7 mm nihke ristteljel.

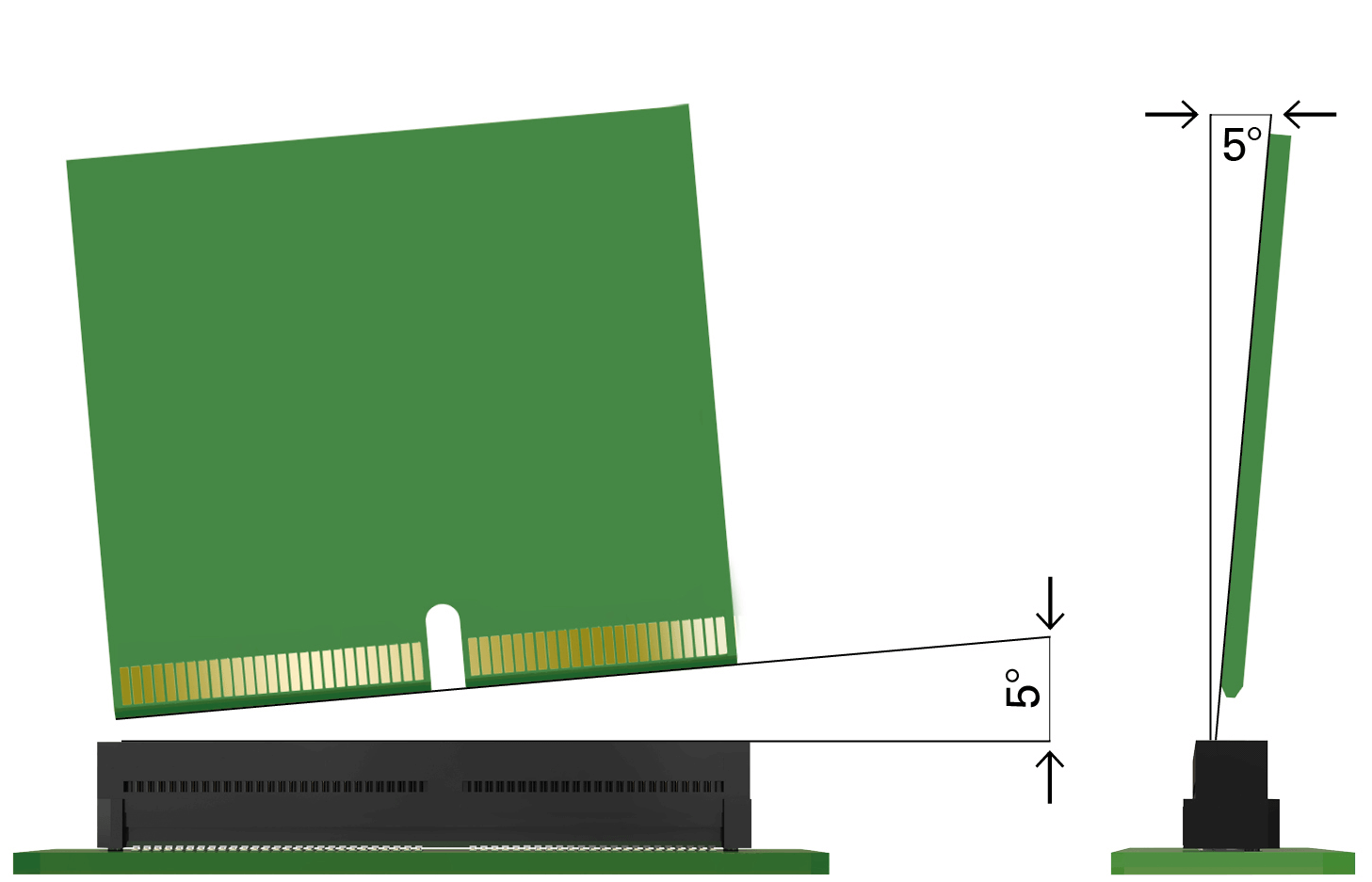

EC.8 otsühenduste nurga
hälve Lubatud nurga hälve EC.8

otsühenduste puhul võib tütarkaardi EC.8-ühendusse sisestada kuni 5° nurga all nii pikitelje kui ka risttelje suunas.

EC.8 SMT-otseliitmikud, sammuga 0,8 mm

Unbenannt 1

Soovite maksimaalset jõudlust minimaalsel ruumivajadusel? Vajate otseliitmikku, millel on kiirus juba veres?

Meie EC.8 on oma konstruktsiooni tõttu juba kiiruse professionaal ja pakub teile andmeedastuskiirust kuni 28 Gbit/s. Just õige valik tööstuse 4.0 kaasaegseteks rakendusteks ja selle valdkondadeks, nagu asjade internet, pilve- või servaarvutus.
Lisaks suurele andmeedastuskiirusele pakub otseliitmik järgmisi eeliseid: trükkplaadi
otsese ühendamise tõttu säästetakse ruumi ja ressursse. Sest materjalikulud ja pistikuriba paigaldamise kulud jäävad täielikult ära. Tehniline eelis tuleneb takistuste ja signaalile mõju avaldavate tegurite vähenemisest.
Et pakkuda igale rakendusele sobivat otsest pistikut, on meie EC.8 saadaval tööstuses läbiproovitud 0,8 mm rasteriga, 20 kuni 200 signaalipinniga, valitav 20-pinna kaupa.

EC.8 tootesari on läbinud ulatusliku testiprogrammi, mille käigus on tõestatud selle nõuetekohane toimimine muu hulgas kliimatingimustes hoidmise, löökide ja vibratsiooni koormuse või ka 500 ühendustsükli järel. Kas olete huvitatud? Tellige kohe EC.8 HighSpeed Report ning S-parameetrid ja veenduge ise numbrite ja faktide põhjal.

KKK: Küsimused ja vastused EC.8 SMT-trükkplaatide pistikühenduste kohta

Kuidas saab EC.8 otsühendusi paigaldada?Millise spetsifikatsiooni/millise paigutuse järgi tuleb pistikkaart valmistada?Miks tuleks kasutada otseliitmiku süsteemi?Kas EC.8 pistikühendussüsteem on ühilduv levinud lisakaartide spetsifikatsioonidega?Millistes rakendustes kasutatakse EC.8 otseliitmikke?Millist nihket lubavad EC.8 otseliitmikud tütarkaardi ühendamisel?Milliseid andmeedastuskiirusi on võimalik edastada?Milliseid voolu tugevusi saab edastada?Kas EC.8-pistikühendused on UL-tunnustatud komponendid?Kas EC.8-pistikühendused vastavad RoHS-direktiivile?

Kuidas saab EC.8 otsühendusi paigaldada?

Otseühendusega pistikud töödeldakse pinnapaigaldustehnoloogia (SMT) abil. Jootmine toimub otse trükkplaadile.
20–140-kontaktilised tooted tarnitakse turustandardile vastavas rull- ja lindipakendis; see võimaldab täisautomaatset töötlemist pick-and-place-meetodil.
160–200-kontaktilised ühendused pakendatakse standardina alusele, kuid soovi korral on võimalik ka Tape and Reel-pakend. Selle puhul kasutatakse aga laiemat linti, mis on vähem levinud.

Millise spetsifikatsiooni/millise paigutuse järgi tuleb pistikkaart valmistada?

Trükkplaadi kaldenurk ja mõõtmed on esitatud allpool olevas joonises. Kuldkontaktide jaoks soovitame kasutada kõvakulda. Täpsemad üksikasjad on esitatud tootejoonises.

Anphasung EC8

Miks tuleks kasutada otseliitmiku süsteemi?

Otseühendussüsteemide abil on võimalik saavutada suuri andmeedastuskiirusi. Võrreldes kaheosaliste ühendussüsteemidega puuduvad siin teise pistikühenduse negatiivsed mõjud signaalile. See tuleneb eelkõige kontaktpunktide väiksemast arvust, juhtme ristlõike vähemast muutumisest ja sellest tulenevast signaali väiksemast suunamuutusest.
Nii on võimalik saavutada kõrge jõudlus ka väikese jalajälje korral. Lisaks väheneb läbivtakistus võrreldes kaheosaliste pistikusüsteemidega, mis toob kaasa suurema voolukandevõime.

Kas EC.8 pistikühendussüsteem on ühilduv levinud lisakaartide spetsifikatsioonidega?

EC.8-pistikühendussüsteem toetab 1,60 mm paksuseid lisakaarte. Alates 80 kontaktist on lisaks integreeritud tõkestusribaga, et vältida valet ühendamist. 60-kontaktilise variandi puhul võib selle soovi korral ära jätta.
EC.8-pistikühendussüsteem vastab kehtivale turustandardile ja on ühilduv levinud trükkplaatidega.

Millistes rakendustes kasutatakse EC.8 otseliitmikke?

Tänu oma mitmekülgsusele leiavad EC.8 otseliitmikud laialdast kasutust paljudes tööstusharudes. Näiteks automaatikatehnika ja IoT-seadmete valdkonnas on nende eeliseks väike raster ja kõrged andmeedastuskiirused.

Millist nihket lubavad EC.8 otseliitmikud tütarkaardi ühendamisel?

Pikisuunas ja ristisuunas on lubatud kuni 5° nurga hälve. Lubatud on 0,7 mm
hälve risti ja 0,6 mm hälve paralleelselt pistikupesa pikiteljega.

EC8 Mitten Winkelversatz

Milliseid andmeedastuskiirusi on võimalik edastada?

Andmeedastuskiirus on 28 Gbit/s. Järgnev diagramm näitab sisestuskao muutumist sageduse funktsioonina.

EC8 Insertion loss

Milliseid voolu tugevusi saab edastada?

140-kontaktiline pistik kannab kuni 3,2 A voolu 20 °C ümbritseva õhutemperatuuri juures. Täpsema teabe saamiseks võtke meiega ühendust aadressil sales@ept.de

Kas EC.8-pistikühendused on UL-tunnustatud komponendid?

Jah, ept-i EC.8-pistikühendused on UL-tunnustatud komponendid USAs ja Kanadas.

Kas EC.8-pistikühendused vastavad RoHS-direktiivile?

RoHS (teatavate ohtlike ainete kasutamise piiramine) on direktiiv, mis käsitleb teatavate ohtlike ainete kasutamise piiramist elektri- ja elektroonikaseadmetes.
Kinnitame, et ept-i EC.8-pistikühendused vastavad RoHS-direktiivile 2011/65/EL. Täpsemat teavet leiate jaotisest „RoHS ja REACH“.

Pistikühendused ept tooted EC.8 – 0,8 mm servakaart SMT

+49 8861 2501 0

Sisu
