Float27 – meie lahendus ujuvplatvormide valdkonnas
Peamised omadused
- 1,27 mm raster
- 26,1 mm kuni 30,7 mm trükkplaadi vahekaugus

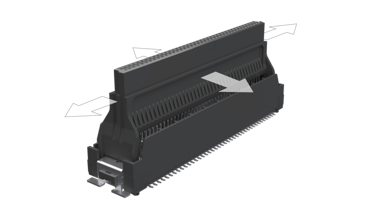

- ± 0,8 mm tolerantsi kompenseerimine X- ja Y-suunas

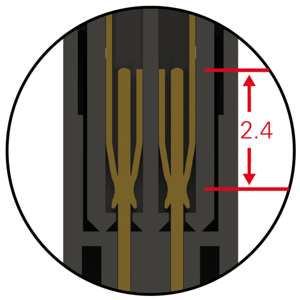

- kuni 2,4 mm kontaktide kattuvus Z-suunas
Eelised
- Suur vibratsiooni- ja löögikindlus Ühenduskohtade ja
- jootekohtade koormuse
- vähendamine Väikesed nihkejõud
Float27: Ülevaade
Sirge emane konnektor
Sirge isane konnektor
Sirge pistikupesa
One27 madal pistikupesa Artikli nr. 413-52080-51
One27 keskmise profiiliga pistikupesa Artikli nr. 413-53080-51
One27 kõrge profiiliga pistikupesa Artikli nr. 403-54080-51
Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?
Float27 SMT ujuvpistikühenduse olulisemad omadused
- ± 0,8 mm tolerantsi kompenseerimine
- X- ja Y-suunas
- ühendamise
- ajal ning ühendatud olekus
Float27-pistikühenduse tehnilised eripärad
Ülevaade üksikasjadest
noa- ja emane konnektor'i õigeks ühendamiseks
kesk- ja nurgnurknihe kompenseerimiseks ühendamisel
tugev ühendus trükkplaadiga
optimaalne töötlemine tänu täpsele paigutusele
töötlemisel usaldusväärne jootmine
jootekoht kõrge stabiilsus ja koormustaluvus
Ülevaade üksikasjadest
turvalise ja usaldusväärse ühenduse tagamiseks
usaldusväärne kontakt valtsitud, sileda pinna kaudu
kõrge usaldusväärsus tänu suurele tolerantside kompenseerimine
suure tolerantsi kompenseerimise saavutamiseks
Float27 trükkplaatide pistikühendused
Meie Float27 SMT-trükkplaatide pistikühendused rastermõõduga 1,27 mm ja ujuvfunktsiooniga suudavad nüüd just seda ja veel palju enamat: tänu suurele tolerantsi kompenseerimisele kuni ± 0,8 mm on need ideaalsed mitmesugusteks rakendusteks, mis on seotud äärmiselt suurte löökide ja vibratsioonidega, peavad ületama suuri trükkplaatide vahekaugusi ning mida töödeldakse veel pealegi automatiseeritult. Kombineerides Float27 vedruklemmide rida One27 noaklemmide erinevate konstruktsioonidega ning suure ülekattumisvahemikuga, on võimalik realiseerida praktiliselt iga trükkplaadi vahekaugus vahemikus 26,1 kuni 30,7 mm. SMT-trükkplaatide pistikühenduste optimaalse töödeldavuse tagame koplanaarsuse tolerantsiga vaid 0,1 mm. Lisaks tagab kaheharuline vedrukontakt maksimaalse vastupidavuse.

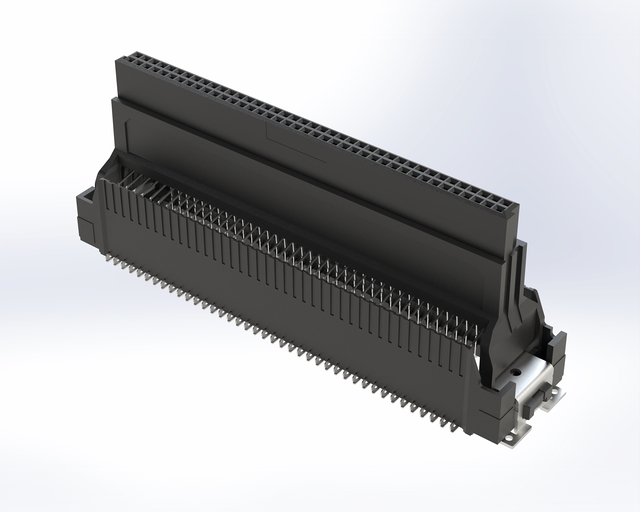

Proovige Float27-pistikühendusi ise ära ja tellige kohe oma tasuta näidised!“
Dominik Dotzer, tootevaldkonna juht, ept GmbH
KKK: Küsimused ja vastused Float27 SMT-trükkplaatide ühenduste kohta
Kuidas saab Float27 SMT-trükkplaatide konnektor töödelda?
Float27-pistikühendussüsteemi töödeldakse pindmontaažitehnoloogia (Surface Mount Technology, SMT) abil ja seega jootetakse see otse trükkplaatidele. Float27-pistikute alumisel küljel asuvad positsioneerimistihvt tagavad täpse paigutuse trükkplaadil. ept tagab lisaks kontaktide koplanaarsuse maksimaalselt 0,1 mm, et kindlustada töötlemisel protsessikindel jootmine.
Millistel viisidel saab trükkplaate Float27 SMT-Steckverbindern omavahel ühendada?

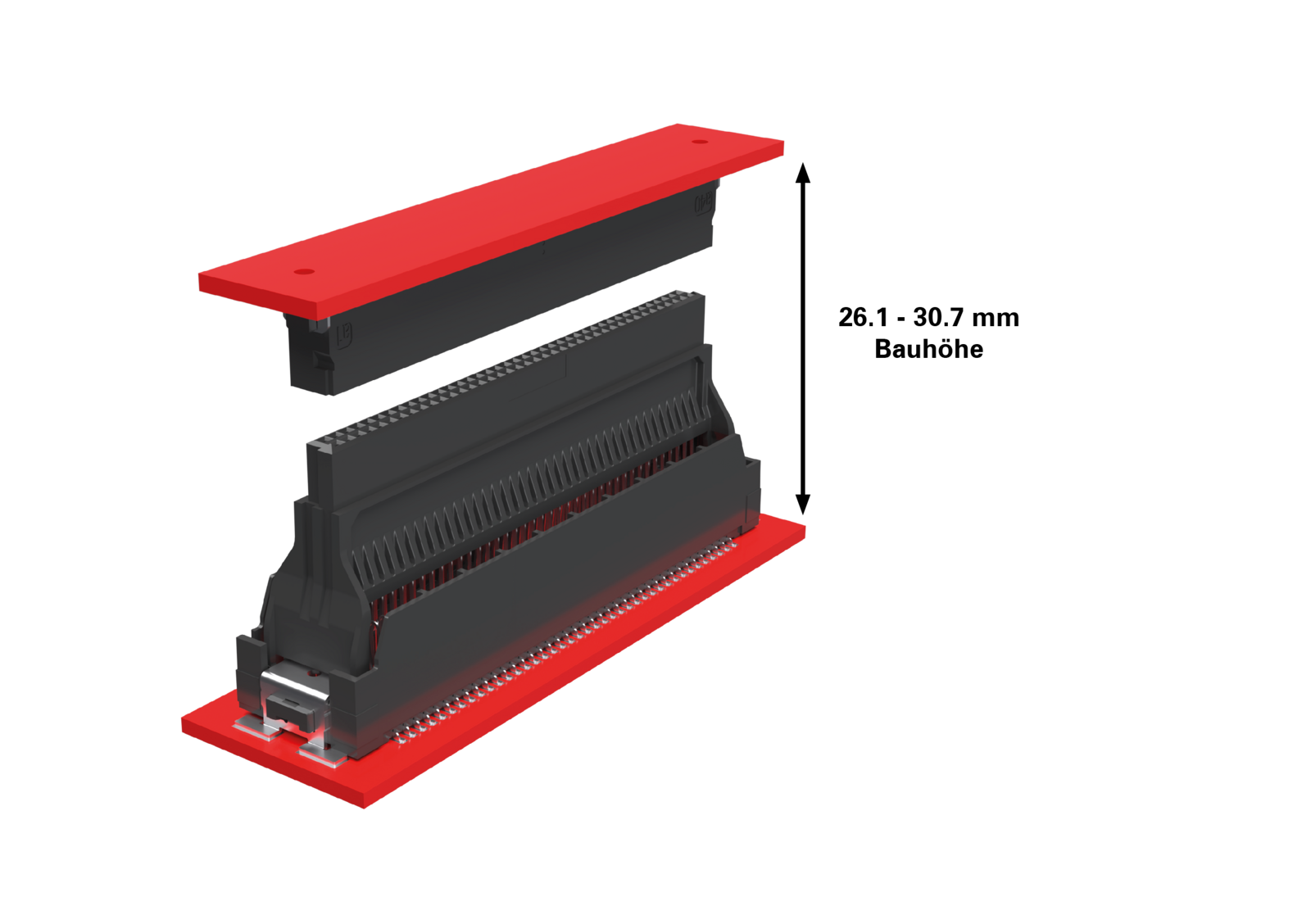

Kombinatsioonis One27-konnektoriperekond erinevate isane konnektoriga on võimalik luua trükkplaatide ühendusi nii paralleelselt kui ka täisnurkne paigutuses.
Milliseid trükkplaatide vahekaugusi on võimalik saavutada Float27-pistikühendustega?
Float27-trükkplaadikonnektor abil on võimalik saavutada minimaalne trükkplaatide vahekaugus (plaatidevaheline kaugus) 26,1 mm ja maksimaalne trükkplaatide vahekaugus 30,70 mm. Seda võimaldab ühelt poolt suur ülekattuvusala (Übersteckbereich) 2,4 mm. Nuga- ja vedruliiste (emane konnektor) saab seega üksteisest kuni 1,5 mm kaugusele tõmmata, tagades samas optimaalse ja usaldusväärse kontakti.
Miks on Float27-konnektorite puhul kontakt tera- ja emane konnektor'i vahel eriti usaldusväärne?
Float27-pistikühenduse puhul toimub kontaktimine kaheharulise emane kontakti (emane kontakt) kaudu, mis ümbritseb kontakttihvt (isane konnektor) emane kontakti. Lisaks toimub kontaktimine emane kontakti sileda, valtsitud pinna kaudu. Seega on kontaktpinna kulumine ja laastude tekkimine Float27-pistikühenduse ühendamisel välistatud.
Millistes rakendustes kasutatakse Float27-trükkplaadikonnektor-i?
Float27-konnektor sobivad kõikidele rakendustele, kus esinevad suured löök- ja vibratsioonikoormused. tolerantside kompenseerimine meandri kaudu vähendab jootmisala koormust, leevendab jootmiskohale (jootekoht) langevat pinget ja tagab väikesed nihkejõud. Samuti sobivad Float27-konnektor automatiseeritud paigaldusprotsessiks või juhul, kui trükkplaadile tuleb jootida mitu konnektor. ujuvus-funktsioon kompenseerib tootmistolerantse kuni ± 0,8 mm.
Milliseid tolerantsid kompenseerivad Float27-trükkplaadikonnektor?
Float27-konnektor võimaldavad suurt tolerantside kompenseerimine. Seega on noa- ja emane konnektor ühendamisel ning ühendatud olekus lubatud nihketolerants ± 0,8 mm piki- ja ristteljel. Lisaks tagab kuni 2,4 mm suurune kontakti libisemine selle suure tolerantside kompenseerimine ka Z-suunas.
Kas Float27 SMT-konnektor jootmise kontrolli trükkplaadil on võimalik teostada automaatse optilise kontrolli (AOI) abil?
Jah, Float27-pistikute kontaktide disain on mõeldud automaatseks optiliseks kontrolliks pärast jootmist. Float27-trükkplaadikonnektor kontaktid on paigutatud nihkega, nii et automaatset optilist kontrolli saab teostada ühelt poolt.
Kas ept-trükkplaatide konnektor vastavad RoHS-nõuetele?
RoHS (Restriction of the use of certain Hazardous Substances) on direktiiv, mis piirab teatavate ohtlike ainete kasutamist elektri- ja elektroonikaseadmetes.
Kinnitame, et ept-i Float27-pistikühendused konnektor vastavad RoHS-kinnituse kohaselt direktiivile RoHS 2011/65/EL. Täpsemat teavet leiate jaotisest RoHS & REACH.
