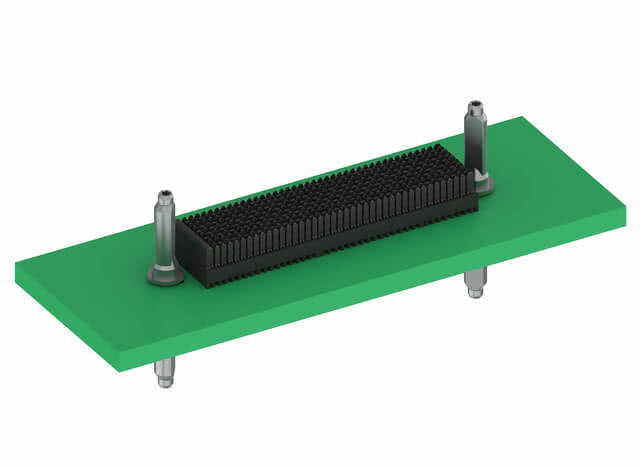

Veloxi kiirühendusplaat

Velox® on modulaarne pistikühendussüsteem kiirete tagaplaadi rakenduste jaoks. See on spetsiaalselt välja töötatud turgudele, kus on kõrged jõudlusnõuded.
Velox® tootesari vastab VITA46 süsteemide kõrgetele nõuetele. Saadaval on neli erinevat tüüpi, mida on võimalik individuaalselt varustada. See annab arendajatele suurema paindlikkuse trükkplaatide paigutuse kavandamisel.
Lisaks tagab 1,27 µm paksune kullatud pind süsteemi pika kasutusiga.

Omadused

10 Gbit/s
Vastupidav konstruktsioon
Testitud vastavalt VITA46 standardile
Pikk kasutusiga 200 ühendus- ja lahtiühendustsüklit „Heavy
Gold“ -kate
Sisemised kontaktid
Modulaarne pistikühendussüsteem
Individuaalne kontaktide paigutus

Rakendused

Sõjaväe
lennundus- ja
kosmosesüsteemid, mis on mõeldud suurele koormusele;
telekommunikatsioon / andmeedastus

Velox: ülevaade

Ülevaade faktidest Rakendused Veloxi tooted Omadused VITA46 spetsifikatsioon Arendaja vaatenurk KKK

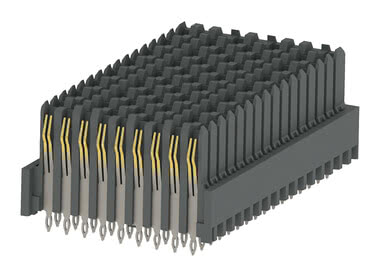

16-vasak

Velox 16-vasak Artikli nr. 308-52100-41

Press-fit-tsooni pind: SnPb, Täisvarustuses (144 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Velox 16-vasak Artikli nr. 308-52100-41 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	144
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, SnPb surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314

Velox 16-vasak Artikli nr. 308-52100-42

Press-fit-tsooni pind: Sn (RoHS-vastav), Täisvarustuses (144 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Velox 16-vasak Artikli nr. 308-52100-42 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	144
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, tina surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

keskus

Veloxi keskus Artikli nr. 308-50100-41

Press-fit-tsooni pind: SnPb, Täisvarustuses (144 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50100-41 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	144
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, SnPb surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314

Veloxi keskus Artikli nr. 308-50100-42

Press-fit-tsooni pind: Sn (RoHS-vastav), Täisvarustuses (144 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50100-42 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	144
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, tina surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Veloxi keskus Artikli nr. 308-50101-41

Press-fit-tsooni pind: SnPb, Individuaalselt varustatud (135 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50101-41 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	135
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, SnPb surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314

Veloxi keskus Artikli nr. 308-50101-42

Press-fit-tsooni pind: Sn (RoHS-vastav), Individuaalselt varustatud (135 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50101-42 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	135
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, tina surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Veloxi keskus Artikli nr. 308-50102-41

Press-fit-tsooni pind: SnPb, Individuaalselt varustatud (71 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50102-41 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	71
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, SnPb surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314

Veloxi keskus Artikli nr. 308-50102-42

Press-fit-tsooni pind: Sn (RoHS-vastav), Individuaalselt varustatud (71 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50102-42 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	71
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, tina surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Veloxi keskus Artikli nr. 308-50103-41

Press-fit-tsooni pind: SnPb, Individuaalselt varustatud (80 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50103-41 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	80
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, SnPb surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314

Veloxi keskus Artikli nr. 308-50103-42

Press-fit-tsooni pind: Sn (RoHS-vastav), Individuaalselt varustatud (80 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Veloxi keskus Artikli nr. 308-50103-42 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	80
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, tina surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

16-paremal

Velox 16-parem Artikli nr. 308-51100-41

Press-fit-tsooni pind: SnPb, Täisvarustuses (144 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Velox 16-parem Artikli nr. 308-51100-41 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	144
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, SnPb surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314

Velox 16-parem Artikli nr. 308-51100-42

Press-fit-tsooni pind: Sn (RoHS-vastav), Täisvarustuses (144 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Velox 16-parem Artikli nr. 308-51100-42 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	144
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, tina surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

8-vasak

Velox 8-vasak Artikli nr. 308-52200-41

Press-fit-tsooni pind: SnPb, Täisvarustuses (72 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Velox 8-vasak Artikli nr. 308-52200-41 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	72
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, SnPb surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314

Velox 8-vasak Artikli nr. 308-52200-42

Press-fit-tsooni pind: Sn (RoHS-vastav), Täisvarustuses (72 kontakti), Ühendustehnika: surumisühendus, Võrgustik 1,8 mm, Andmeedastuskiirus 10 Gbit/s

Täisnurkne

Press-fit tehnoloogia

Kõrge kiirus

Vastupidav

Näita rohkem toote üksikasju

Velox 8-vasak Artikli nr. 308-52200-42 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	VITA 46
Kontaktide arv	72
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	1,62 mm
Töötemperatuur	-55 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	fosforpronks
Kontaktkate	1,27 µm paksune kullakiht nikli peal kontaktpinnal, tina surumisvööndil

Mehhaaniline

Ruudustiku mõõde	1,8 mm
Sisestusjõud ühe kontakti kohta	maks. 0,75 N
Tõmbejõud kontakti kohta	vähemalt 0,15 N
Kasutusiga	200 ühendamistsüklit

Elektriline

Tegevusvool	1,0 A (<30 °C)
Tööpinge	50 V vahelduvvoolu tippväärtus või alalisvool
Kontakttakistus	kuni 80 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,7 mm
Isolatsioonikindlus	vähemalt 1000 MΩ
Testpinge	500 V (vahelduvvool/alalisvool)
Andmete edastamine	10 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?

Taotlege kohandatud ühendusi

" Ei ole see sinu jaoks õige? Taotle nüüd kohandatud pistikut!

Username:

Suur tänu! Me vaatame Teie soovid läbi ja võtame Teiega ühendust.

Kui Teil on küsimusi, oleme Teile alati kättesaadavad e-posti või telefoni teel.

Sobivat toodet ei leitud – küsi toodet kohe:

Tärniga (*) märgitud väljad on kohustuslikud.

Ettevõte *

Tervitus

Eesnimi *

Nimi *

Street *

POSTIINFO *

Asukoht *

Riik *

e-mail *

Telefon *

Tootenõuded *

Meie privaatsuspoliitika on kättesaadav siin.

Omadused

Velox®-pistikühendustel on vastupidav konstruktsioon, sealhulgas 1,27 μm (50 mikronit) paksune kullakate. Kontaktid asuvad sisemuses ja on seetõttu täiendavalt kaitstud. Kõik need omadused tagavad väga pika kasutusaja, vähemalt 200 ühendus- ja lahtiühendustsüklit. Seetõttu sobib Velox® eriti hästi kiirete tagaplaadi rakenduste jaoks, mille andmeedastuskiirus on 10 Gbit/s. Pistikühenduste kõrge vastupidavus on juba tõestatud VITA-46 standardi kohaselt läbi viidud testides.

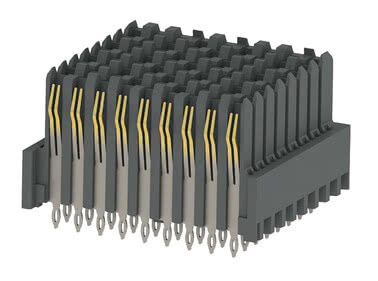

Velox1 — Velox 8-vasak
Ülevaade üksikasjadest

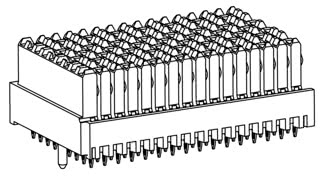

Velox2 — Velox 16-vasak
Ülevaade üksikasjadest

VITA46 – spetsifikatsioon

VITA 46 spetsifikatsioonid, tuntud ka kui VPX, kirjeldavad uut kiirühendussüsteemi. Selle kaudu edastatakse muu hulgas Gigabit Etherneti, PCI Expressi, Serial RapidIO ja InfiniBandi andmeid. Maksimaalse ühilduvuse tagamiseks toetatakse VMEbusist tuntud 6HE ja 3HE Europakardi vormifaktoreid. Seega on võimalikud ka hübriidsüsteemid. VITA 46 standardi arendas organisatsioon VITA peamiselt arvutisüsteemide jaoks, mis peavad vastu pidama suurtele koormustele, nagu näiteks sõjalistes rakendustes.

Nelja erinevat konstruktsiooni saab omavahel modulaarselt kombineerida. Velox®-pistikühendused on erinevate kontaktide arvu tõttu väga paindlikud. Seda omadust rõhutab võimalus varustada variante individuaalselt.

Arendaja vaatenurk

"Pistikühendussüsteem Velox® on ept poolt spetsiaalselt välja töötatud VITA-46-süsteemidele, mida tuntakse ka nimetuse VPX all. Velox®-i kuulub neli erinevat pistikühenduse tüüpi, mida saab moodulitena omavahel ühendada. Lisaks saab klient ise valida kontaktide arvu. Ta võib tellida kas täielikult varustatud pistikühendusi 72 või 144 kontaktiga või individuaalse kontaktide paigutuse. See annab arendajatele palju paindlikkust trükkplaatide ehitamisel. Süsteem on spetsiaalselt välja töötatud rakenduste jaoks, millel on kõrged võimsusnõuded. Tänu kullakattele ja isolatsioonikorpuse sees asuvatele kontaktidele on see äärmiselt vastupidav.“

KKK: Küsimused ja vastused Veloxi kohta

Millistele andmeedastuskiirustele sobivad Velox®-pistikühendused? Kas ept-i Velox®-pistikühendused on ühilduvad teiste turul olevate pistikühendustega? Kas ept suudab pakkuda Velox®-pistikühenduste jaoks individuaalset kontaktide paigaldust?

Millistele andmeedastuskiirustele sobivad Velox®-pistikühendused?

Velox®-pistikühendused võimaldavad andmeedastuskiirust kuni 10 Gbit/s.

Kas ept-i Velox®-pistikühendused on ühilduvad teiste turul olevate pistikühendustega?

ept tagab Velox®-pistikühenduste täieliku ristühilduvuse kõigi turul olevate VITA-46-süsteemidega.

Kas ept suudab pakkuda Velox®-pistikühenduste jaoks individuaalset kontaktide paigaldust?

Kõiki nelja erinevat Velox®-pistikühenduse tüüpi on saadaval individuaalse komplektiga.
