flexilink PCB ühendused
flexilinkjumper on paindlikult kasutatav, mittepistikuga trükkplaadiühendus, mis veenab oma ruumi säästva disaini ja samal ajal kõrge voolutugevusega ( voolutaluvus ) 11 amprit pinni kohta.
Nagu ka flexilinkjumperi puhul, tagab flexilinkb-t-b „press-fit-tehnoloogia“ abil usaldusväärse kontakti ka mehaaniliste koormuste, nagu löökide ja vibratsiooni korral.
Filtrid
plaadilt plaadile

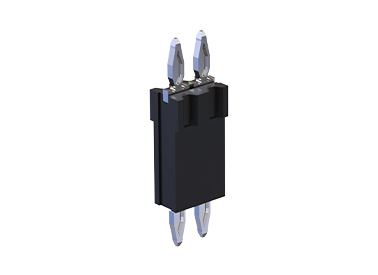

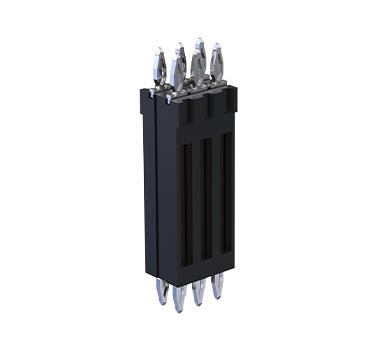

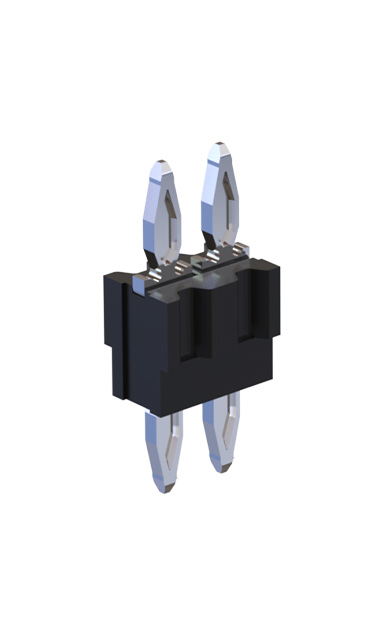

flexilink b-t-b, kõrgus 5 mm Artikli nr. 990-52XNN050-110
Kõrgus 5 mm, kaheastmeliseks sissepressimiseks, 1–3 kontaktirida, Ruumi- ja kulude kokkuhoid, asendab vaheklambrid, Artikli kood: X = ridade arv, NN = poolide arv / rida, Küsimuste korral palun võtke ühendust meie müügiosakonnaga.
Paralleelne
Press-fit tehnoloogia
Võimsus
Vastupidav
flexilink b-t-b, kõrgus 10 mm Artikli nr. 990-52XNN100-110
Kõrgus 10 mm, kaheastmeliseks sissepressimiseks, 1–3 kontaktirida, Ruumi- ja kulude kokkuhoid, asendab vaheklambrid, Artikli kood: X = ridade arv, NN = poolide arv / rida, Küsimuste korral palun võtke ühendust meie müügiosakonnaga.
Paralleelne
Press-fit tehnoloogia
Võimsus
Vastupidav

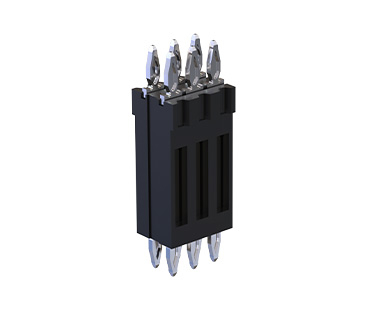

flexilink b-t-b, kõrgus 15 mm Artikli nr. 990-52XNN150-110
Kõrgus 15 mm, kaheastmeliseks sissepressimiseks, 1–3 kontaktirida, Ruumi- ja kulude kokkuhoid, asendab vaheklambrid, Artikli kood: X = ridade arv, NN = poolide arv / rida, Küsimuste korral palun võtke ühendust meie müügiosakonnaga.
Paralleelne
Press-fit tehnoloogia
Võimsus
Vastupidav
flexilink b-t-b, kõrgus 20 mm Artikli nr. 990-52XNN200-110
Kõrgus 20 mm, kaheastmeliseks sissepressimiseks, 1–3 kontaktirida, Ruumi- ja kulude kokkuhoid, asendab vaheklambrid, Artikli kood: X = ridade arv, NN = poolide arv / rida, Küsimuste korral palun võtke ühendust meie müügiosakonnaga.
Paralleelne
Press-fit tehnoloogia
Võimsus
Vastupidav

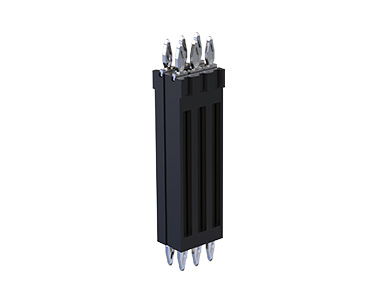

flexilink b-t-b, kõrgus 25 mm Artikli nr. 990-52XNN250-110
Kõrgus 25 mm, kaheastmeliseks sissepressimiseks, 1–3 kontaktirida, Ruumi- ja kulude kokkuhoid, asendab vaheklambrid, Artikli kood: X = ridade arv, NN = poolide arv / rida, Küsimuste korral palun võtke ühendust meie müügiosakonnaga.
Paralleelne
Press-fit tehnoloogia
Võimsus
Vastupidav
hüppaja

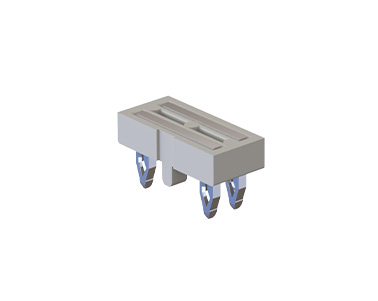

flexilink-ühendusjuhtmed, 2 kontakti Artikli nr. 991-500200-11
2 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

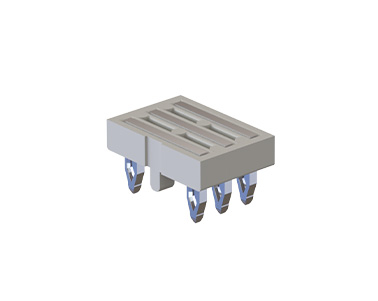

flexilink-ühendusjuhtmed, 3 kontakti Artikli nr. 991-500300-11
3 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

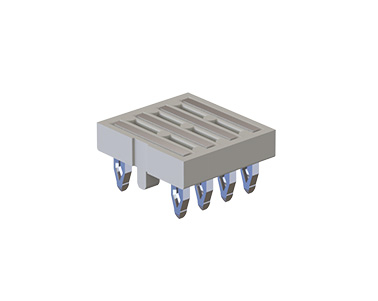

flexilink-ühendusjuhtmed, 4 kontakti Artikli nr. 991-500400-11
4 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

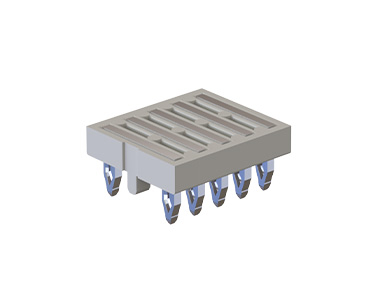

flexilink-ühendusjuhtmed, 5 kontakti Artikli nr. 991-500500-11
5 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

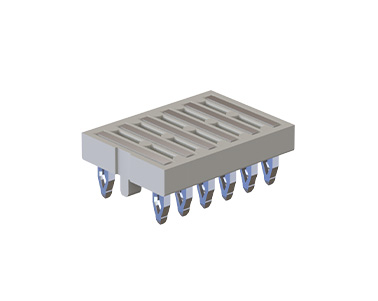

flexilink-ühendusjuhtmed, 6 kontakti Artikli nr. 991-500600-11
6 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

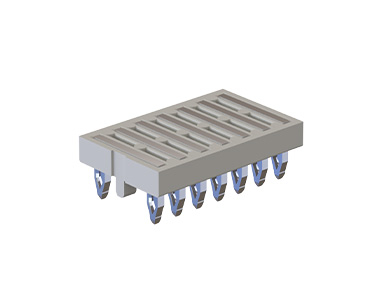

flexilink-ühendusjuhtmed, 7 kontakti Artikli nr. 991-500700-11
7 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

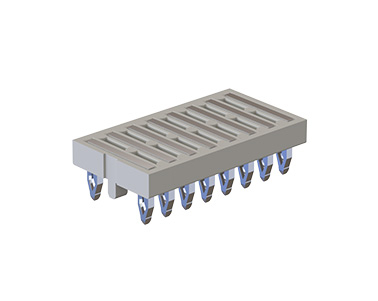

flexilink-ühendusjuhtmed, 8 kontakti Artikli nr. 991-500800-11
8 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

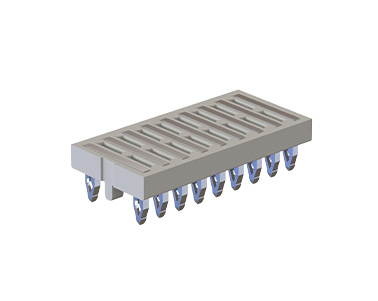

flexilink-ühendusjuhtmed, 9 kontakti Artikli nr. 991-500900-11
9 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

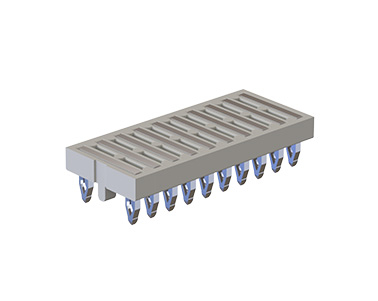

flexilink-ühendusjuhtmed, 10 kontakti Artikli nr. 991-501000-11
10 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

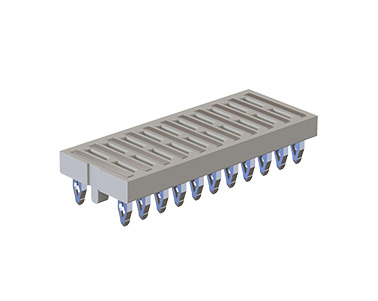

flexilink-ühendusjuhtmed, 11 kontakti Artikli nr. 991-501100-11
11 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

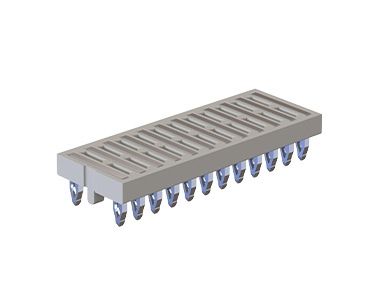

flexilink-ühendusjuhtmed, 12 kontakti Artikli nr. 991-501200-11
12 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

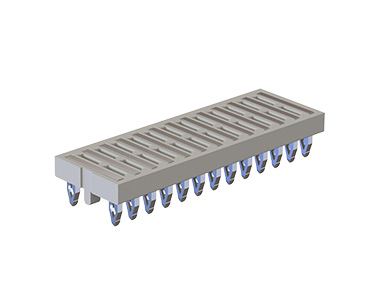

flexilink-ühendusjuhtmed, 13 kontakti Artikli nr. 991-501300-11
13 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

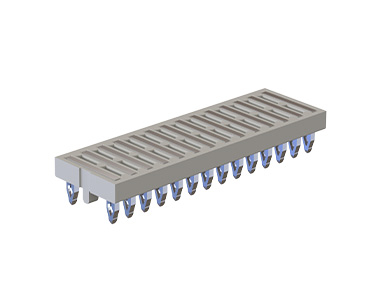

flexilink-ühendusjuhtmed, 14 kontakti Artikli nr. 991-501400-11
14 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus

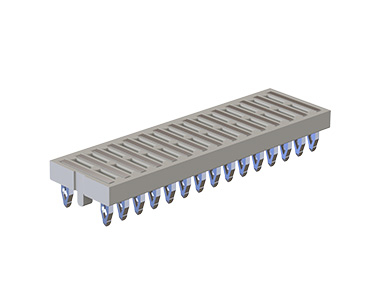

flexilink-ühendusjuhtmed, 15 kontakti Artikli nr. 991-501500-11
15 kontakti, 11 A voolutugevus, väike ruumivajadus, lihtne paigaldamine ilma jootmiseta, paigaldatav erinevate komponentidega 2 või 4 mm vahekaugusega
Horisontaalne
Press-fit tehnoloogia
Võimsus
Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?
flexilink: ülevaade
trükkplaadikonnektor, mis on valmistatud sissepressimistehnoloogia abil
Meie robustne ühendus „press-fit-tehnoloogia“ tehnoloogial põhinev „rugged connector flexilink“ on ideaalne tugevate ühenduste loomiseks rakendustes, kus esinevad suured lülitusvoolud.
„flexilink“ on saadaval kahes variandis
: - „flexilinkjumper“ horisontaalsete
trükkplaatide ühendamiseks - „flexilinkb-t-b“ paralleelsete trükkplaatide ühendamiseks
„flexilink“ on saadaval kahes variandis
: - „flexilinkjumper“ horisontaalsete
trükkplaatide ühendamiseks - „flexilinkb-t-b“ paralleelsete trükkplaatide ühendamiseks
flexilink-hüppejuht horisontaalsete trükkplaatide ühendamiseks :
See veenab oma ruumi säästva disainiga, pakkudes samal ajal kõrget ühendus voolutaluvus it. 1 millimeetrine „ plaatidevaheline kaugus “ ja vaid 3,8 millimeetrine ruumivajadus trükkplaadil võimaldavad maksimaalset ruumi kasutamist ja ühenduse mitmekülgset kasutamist, näiteks LED-trükkplaatide ahelaks ühendamisel. Trükkplaadiühenduse kõrgus on vaid 2 millimeetrit.
See veenab oma ruumi säästva disainiga, pakkudes samal ajal kõrget ühendus voolutaluvus it. 1 millimeetrine „ plaatidevaheline kaugus “ ja vaid 3,8 millimeetrine ruumivajadus trükkplaadil võimaldavad maksimaalset ruumi kasutamist ja ühenduse mitmekülgset kasutamist, näiteks LED-trükkplaatide ahelaks ühendamisel. Trükkplaadiühenduse kõrgus on vaid 2 millimeetrit.

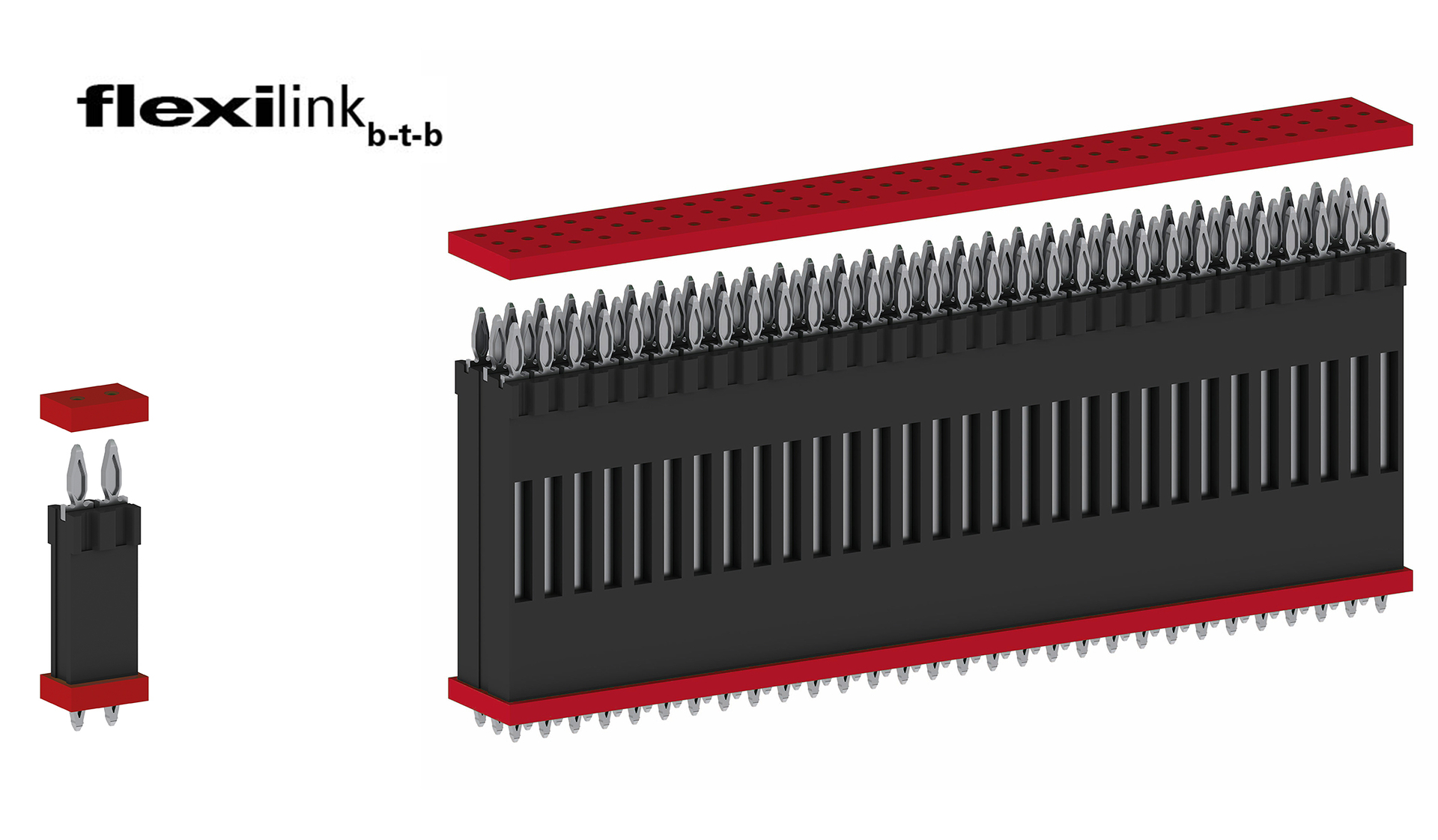

flexilinkb-t-b paralleelsete trükkplaatide ühenduste jaoks:
flexilinkb-t-b konnektor 2,54 mm samm tagab teile kõrgekvaliteedilise trükkplaatide ühenduse press-fit-tehnoloogia-meetodil. Kahepoolne ühendus on IDEALNE lahendus suurte lülitusvoolude jaoks, kuna ükski kontaktüleminek ei piira voolutaluvus'it.
Selge eelis: vaid ühe komponendiga luuakse nii mehaaniline kui ka elektriline ühendus. distantspuks on üleliigsed – seetõttu säästate mitte ainult ruumi trükkplaadil, vaid ka kulusid.
flexilinkb-t-b kohandub teie soovidele: võite valida flexilinkb-t-b trükkplaatidevaheliste kaugusteks 5 kuni 25 millimeetrit ning kombineerida omavahel erinevaid ridu ja kontaktide arvu.
flexilinkb-t-b konnektor 2,54 mm samm tagab teile kõrgekvaliteedilise trükkplaatide ühenduse press-fit-tehnoloogia-meetodil. Kahepoolne ühendus on IDEALNE lahendus suurte lülitusvoolude jaoks, kuna ükski kontaktüleminek ei piira voolutaluvus'it.
Selge eelis: vaid ühe komponendiga luuakse nii mehaaniline kui ka elektriline ühendus. distantspuks on üleliigsed – seetõttu säästate mitte ainult ruumi trükkplaadil, vaid ka kulusid.
flexilinkb-t-b kohandub teie soovidele: võite valida flexilinkb-t-b trükkplaatidevaheliste kaugusteks 5 kuni 25 millimeetrit ning kombineerida omavahel erinevaid ridu ja kontaktide arvu.
Valmistame teie rakendusele täpselt sobivaid, individuaalseid konnektor'e.
Küsige kohe
individuaalset konnektor
- muud kontaktide arvud
- muud virnastuskõrgused
- alternatiivsed kontaktikate
Küsige kohe
individuaalset konnektor

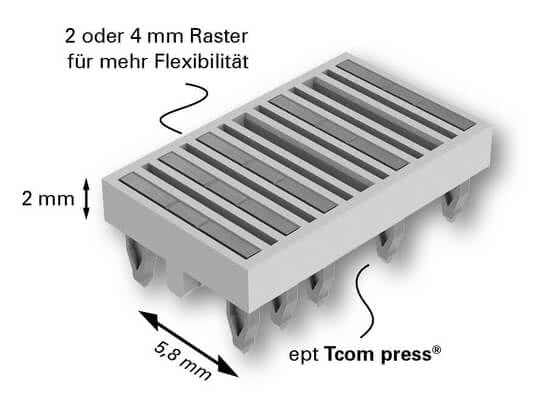

Flexilink Jumper trükkplaadiühenduse omadused
flexilinkjumper on paindlikult kasutatav, mittepistikuga trükkplaadiühendus, mis veenab oma ruumi säästva disainiga ja samal ajal kõrge voolutugevusega ( voolutaluvus ) 11 amprit kontakti kohta. Sellel on muutuv samm 2 või 4 millimeetrit ning see pakub 2–15 kontaktisilda. See võimaldab plaatidevahelisi kaugusi vastavalt teie soovidele. Seetõttu sobib see eriti hästi sellistesse rakendustesse nagu LED-ribad hoone-, automaatika- ja autoelektroonikas. See talub suurepäraselt tugevaid mehaanilisi koormusi, nagu löögid ja vibratsioon. Keerulist jootmisprotsessi ei ole vaja – flexilinkjumper tagab kahe või enama trükkplaadi lihtsa ühendamise tänu press-fit-tehnoloogia -le.
Flexilink-ühendussilla omadused
- muutuv samm 2–4 millimeetrit
- 2–15 kontaktisilda
- kuni 11 A vooluvoolutaluvus ühe kontakti
- kohta ruumi- ja kulude kokkuhoid, asendab distantspuks
- ühe komponendiga ühendamiseks
- talub suuri mehaanilisi koormusi, lööke ja vibratsiooni
- jootmisprotsessi välistamine sissepressimise
- abil võimalik
- individuaalne plaatidevaheline kaugus press-fit-tsoon Tcom press®
Rakendused
- LED-id ehitus-, automaatika- ja autotehnoloogias,
- ajamitehnoloogias ja
- anduritehnoloogias

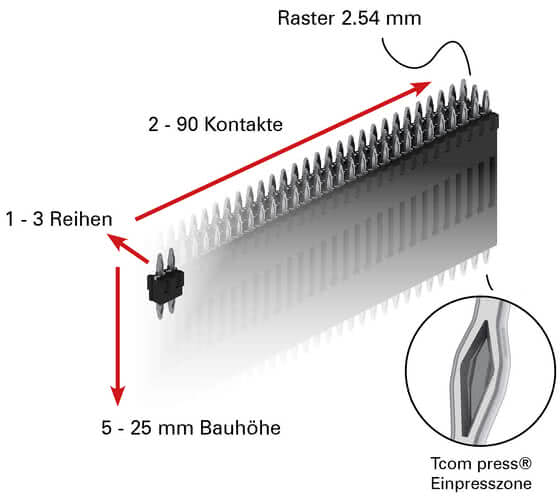

Flexilink B-T-B trükkplaadiühenduse omadused
Nagu ka flexilinkjumperi puhul, tagab flexilinkb-t-b „press-fit-tehnoloogia“ abil usaldusväärse kontakti ka mehaaniliste koormuste, nagu löökide ja vibratsiooni korral. flexilinkb-t-b-d saab paindlikult kohandada teie rakendusele: konfigureerige oma flexilinkb-t-b vastavalt ehituskõrgus’ile, ridade arv’ile ja kontaktidele. Võimalik on valida ühest kuni kolme kontaktireani, kahest kuni üheksakümne kontaktini ning plaatidevaheliseks kauguseks 5–25 millimeetrit. Iga kontakti vvoolutaluvus on kuni 11 amprit. Seetõttu sobib flexilinkb-t-b eriti hästi suure voolutugevusega rakendustele ning saavutab oma maksimaalse jõudluse tavapärastes rakendustes paksust vasest trükkplaatidega.
Funktsioonid b-t-b
- kuni 11 A vooluvoolutaluvus ühe kontakti
- kohta 2 kuni 90 kontakti
- 5 kuni 25 millimeetrit ehituskõrgus
- 1 kuni 3 rida
- ruumi- ja kulude kokkuhoid, asendab distantspuks ühendamiseks on vaja
- vaid üht komponenti suur mehaaniline koormus löökide ja vibratsiooni
- korral jootmist ei ole vaja – press-fit-tehnoloogia press-fit-tsoon Tcom
- press®
Rakendused
Tööpinkid
Põllumajandustehnika
Autotööstus
Sisemine logistika
Tõste- ja kraanatehnika
Ajamitehnika
Põllumajandustehnika
Autotööstus
Sisemine logistika
Tõste- ja kraanatehnika
Ajamitehnika
KKK: Küsimused ja vastused flexilink trükkplaatide ühenduste kohta
Kas flexilinki saab suruda ka paksemasse vaskplaati? Miks on flexilinkil kehtestatud miinimumminimaalne tellimiskogus?
Kas flexilinki saab suruda ka paksemasse vaskplaati?
Jah, flexilinki saab suurepäraselt paksust vasest trükkplaatidesse pressida.
Miks on flexilinkil kehtestatud miinimumminimaalne tellimiskogus?
Minimaalsed tellimiskogused tulenevad nõustamise suure ajakulu, masinate keeruka tehnoloogia ja pressi seadistamise suure ajakulu tõttu.
Tunnistused
Austame oma klientide soovi diskreetsuse järele ja seetõttu ei nimeta allpool allikaid.
Tagame siiski täielikult nende väidete autentsuse.
Tagame siiski täielikult nende väidete autentsuse.
Ept-i flexilinki abil suutsime lahendada oma ruumiprobleemid ja tuua oma uue toote õigeaegselt turule.
Tänu ept gaasitihelle press-fit-tsoon’ile saime kasutada flexilinki, et tagada ka valatud komponentide puhul kontaktikatkestuste vältimine.
Flexilinkiga saame luua täpselt sellised trükkplaatide vahekaugused, nagu meil vaja on.
Meie äärmuslike koormustega, löökide ja vibratsiooniga testides saavutasime parimaid tulemusi just flexilinkiga: flexilink-kontaktide ja trükkplaatide ühenduskohtades ei esinenud mingit „ kontaktikatkestus “!metalliseeritud ava!
Flexilinki abil on meil vaja vaid ühte komponenti kahe asemel, et trükkplaate usaldusväärselt ühendada.
