DIN 41612 trükkplaatide pistikühendused (trükkplaadikonnektor)
DIN 41612: Ülevaade
DIN 41612 tootedDIN 41612 trükkplaatide pistikühendused (trükkplaadikonnektor) – EPT kvaliteedilubadusMeie trükkplaadi pistikud: ✓ usaldusväärsed, ✓ vastupidavad, ✓ paljudes variatsioonidesDIN 4162-standardile vastava pistikühenduse omadused plaadi-plaadi rakenduste jaokspress-fit-tehnoloogia Tcom pressKonstruktsioonidArendaja vaatenurkKKKTunnistused
Omadused
- Võimalikud
- on erinevad ühendustehnikad; astmeline kontakt tellimisel
- ; eeltsentreerimine
- ; erinevad väljaviigu pikkused
- ; kuni 160 kontakti ühe pistikühenduse kohta (konnektor); saadaval
- on kahe kuni viie reaga
- pistikühendused; pistikühendused 2,54 mm või 5,08 mm samm;
- laiaulatuslikud lisatarvikud, nagu kaitsekate (Shroud), board lock, kodeerimine
- ; lülituspistikud daisy chaining’uks
- ; rahvusvaheliselt sertifitseeritud, nt vastavalt UL-ile
- ; signaaliülekande vool kuni 1,5 A
- ; vooluülekande vool kuni 5,6 A või 15 A
- ; kinnitusklambrid ja kodeerimine pakuvad arendajatele ja kasutajatele täiendavat kindlustunnet ning mitmekülgseid kasutusvõimalusi.
Rakendused
- tagaplaat’i tütarplaat, 19-tolline räkisüsteem (VME)
- , Board-to-Board, paralleelne või kihiline
- suurvool Kasutamine
- väliste liideste perifeersete konnektoritena juhtmestiku
- poolelt pikemate vahemaade puhul lintkaabel abil
Filtrid

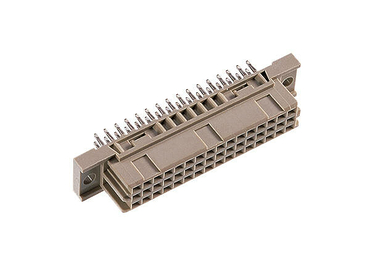

Sirge emane konnektor
Sirge isane konnektor
90° emane konnektor
90° isane konnektor

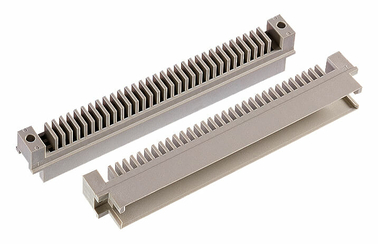

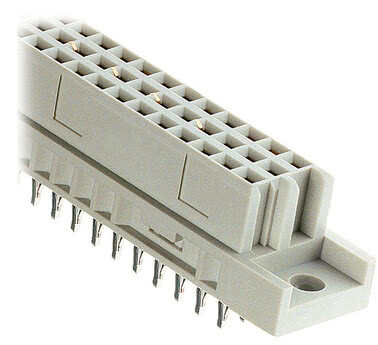

lülitiga konnektor

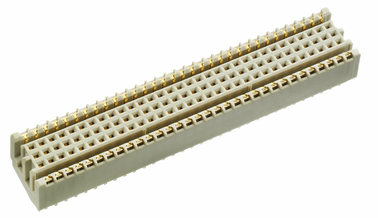

VME 64x
DIN 41612 VME 64x pistikupesa Artikli nr. 306-61067-12
Ühenduskaabli pikkus 4,6 mm, Koguarv 160, Press-fit tehnoloogia, Kvaliteediklass 1, ilma äärikuta
Täisnurkne
Press-fit tehnoloogia
Vastupidav
DIN 41612 VME 64x pistikupesa Artikli nr. 306-62067-12
Ühenduskaabli pikkus 4,6 mm, Koguarv 160, Press-fit tehnoloogia, Kvaliteediklass 1, ANSI-äärik
Täisnurkne
Press-fit tehnoloogia
Vastupidav
DIN 41612 VME 64x pistikupesa Artikli nr. 306-67069-14
Ühendusosa pikkus 17 mm, 1. kvaliteediklassi pistikupesaga, Koguarv 160, Press-fit tehnoloogia, Kvaliteediklass 1, ANSI-äärik
Täisnurkne
Press-fit tehnoloogia
Vastupidav
DIN 41612 VME 64x pistikupesa Artikli nr. 306-60067-12
Ühenduskaabli pikkus 4,6 mm, Koguarv 160, Press-fit tehnoloogia, Kvaliteediklass 1, DIN-flants
Täisnurkne
Press-fit tehnoloogia
Vastupidav
DIN 41612 VME 64x pistikupesa Artikli nr. 306-65069-14
Ühendusosa pikkus 17 mm, 1. kvaliteediklassi pistikupesaga, Koguarv 160, Press-fit tehnoloogia, Kvaliteediklass 1, DIN-flants
Täisnurkne
Press-fit tehnoloogia
Vastupidav
DIN 41612 VME 64x pistikupesa Artikli nr. 306-66069-14
Ühendusosa pikkus 17 mm, 1. kvaliteediklassi pistikupesaga, Koguarv 160, Press-fit tehnoloogia, Kvaliteediklass 1, ilma äärikuta
Täisnurkne
Press-fit tehnoloogia
Vastupidav
Tarvikud
DIN 41612 kodeering, tüübid B ja C Artikli nr. 104-19003
tüüpidele B ja C, väldib komponentide valet paigaldamist, 1 tükk vastab 4 kiilule
DIN 41612 kaitsekate C/R Artikli nr. 115-15302
3,2 mm paksusele trükkplaadile, postide pikkusele 17 mm, C/R
Täisnurkne
DIN 41612 kaitsekate C/R Artikli nr. 115-15401
2,4 mm paksusele trükkplaadile, 13 mm pikkuste postide jaoks, C/R
Täisnurkne
DIN 41612 kaitsekate C/R Artikli nr. 115-15301
2,4 mm paksusele trükkplaadile, postide pikkusele 17 mm, C/R
Täisnurkne
DIN 41612 kaitsekate C/R Artikli nr. 115-15402
3,2 mm paksusele trükkplaadile, 13 mm pikkuste postide jaoks, C/R
Täisnurkne
DIN 41612 kaitsekate liigub raskelt Artikli nr. 115-15405
3,2 mm paksusele trükkplaadile, 13 mm pikkuste postide jaoks, C/R töötab raskelt
Täisnurkne
DIN 41612 kaitsekate, raskesti liikuv, ilma äärikuta Artikli nr. 115-15408
3,2 mm paksusele trükkplaadile, 13 mm pikkuste postide jaoks, C/R raskesti liikuv, ilma äärikuta
Täisnurkne
DIN 41612 kaitsekate C/R koos mutriga Artikli nr. 115-15701
3,2 mm paksusele trükkplaadile, 13 mm pikkuste postide jaoks, C/R koos mutriga
Täisnurkne
DIN 41612 kaitsekate C/R koos mutriga Artikli nr. 115-15702
3,2 mm paksusele trükkplaadile, postide pikkusele 17 mm, C/R koos mutriga
Täisnurkne

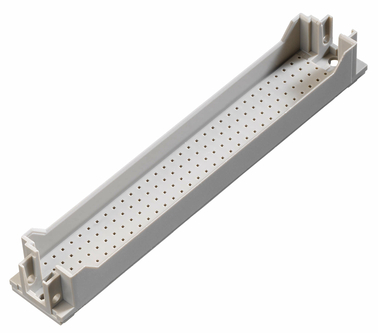

DIN 41612 VME-kaitseraam Artikli nr. 315-15401
3,4 mm paksusele trükkplaadile, Postide pikkus 17 mm, x = 6 mm
Täisnurkne
DIN 41612 VME-kaitseraam Artikli nr. 315-15402
4,6 mm paksusele trükkplaadile, Postide pikkus 17 mm, x = 4,8 mm
Täisnurkne

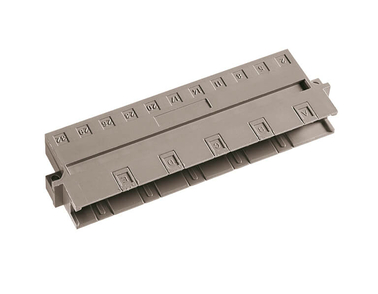

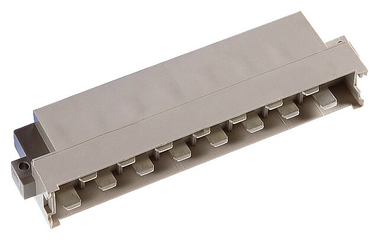

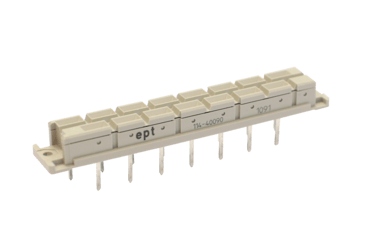

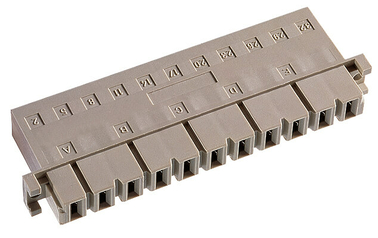

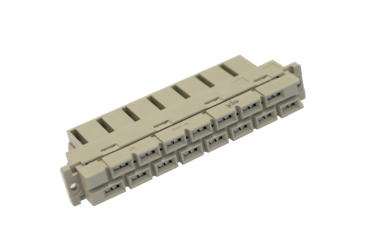

DIN 41612 kodeering, tüübid H11 ja H15 Artikli nr. 114-30000
Plastist keel kodeerimiseks
Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?
DIN 41612 trükkplaatide pistikühendused (trükkplaadikonnektor) – EPT kvaliteedilubadus
Isiklik ja individuaalne
Lühikesed teed, kiired reageerimisaegad ja aastate jooksul samad kogenud kontaktisikud tagavad teile kõrge teabe kvaliteedi ning aja- ja kulude kokkuhoiu.
Loomulikult ootame ept-s alati rõõmuga teid külastama ühte meie tehastest!
Lühikesed teed, kiired reageerimisaegad ja aastate jooksul samad kogenud kontaktisikud tagavad teile kõrge teabe kvaliteedi ning aja- ja kulude kokkuhoiu.
Loomulikult ootame ept-s alati rõõmuga teid külastama ühte meie tehastest!
Usaldusväärne ja kiire
ept ühendab endas pikaajalise usaldusväärsuse ja stabiilsuse suure paindlikkusega, mis tuleneb tarnijatest võimalikult suures ulatuses sõltumatusest ja omast tööriistade valmistamine. Teie jaoks tähendab see lühemat turule jõudmise aega (time to market), kiireid ja selgeid vastuseid teie küsimustele ning võimalust ise prioriteete mõjutada ja iseseisvalt juhtida.
ept ühendab endas pikaajalise usaldusväärsuse ja stabiilsuse suure paindlikkusega, mis tuleneb tarnijatest võimalikult suures ulatuses sõltumatusest ja omast tööriistade valmistamine. Teie jaoks tähendab see lühemat turule jõudmise aega (time to market), kiireid ja selgeid vastuseid teie küsimustele ning võimalust ise prioriteete mõjutada ja iseseisvalt juhtida.
Suurepärane üldine kvaliteet
Turul leiduva madalaim veamäär ja kõrge tarneusaldusväärsus (tarnetäpsus) tagavad teile madala rikkeohu ja aitavad vältida kulukaid liini seiskumisi. Seda väidet toetab toimiv kvaliteedi- ja keskkonnajuhtimissüsteem, mis on sertifitseeritud vastavalt standarditele ISO 9001, ISO 14001 ja TS 16949.
Ettevõttesisene tootmine oma tööriistade abil ning sisemine galvaanikgalvaaniline katmine tagavad kõrge tootekvaliteedi ning pidevad ja usaldusväärsed kontrollid.
Turul leiduva madalaim veamäär ja kõrge tarneusaldusväärsus (tarnetäpsus) tagavad teile madala rikkeohu ja aitavad vältida kulukaid liini seiskumisi. Seda väidet toetab toimiv kvaliteedi- ja keskkonnajuhtimissüsteem, mis on sertifitseeritud vastavalt standarditele ISO 9001, ISO 14001 ja TS 16949.
Ettevõttesisene tootmine oma tööriistade abil ning sisemine galvaanikgalvaaniline katmine tagavad kõrge tootekvaliteedi ning pidevad ja usaldusväärsed kontrollid.
Meie trükkplaadi pistikud: ✓ usaldusväärsed, ✓ vastupidavad, ✓ paljudes variatsioonides

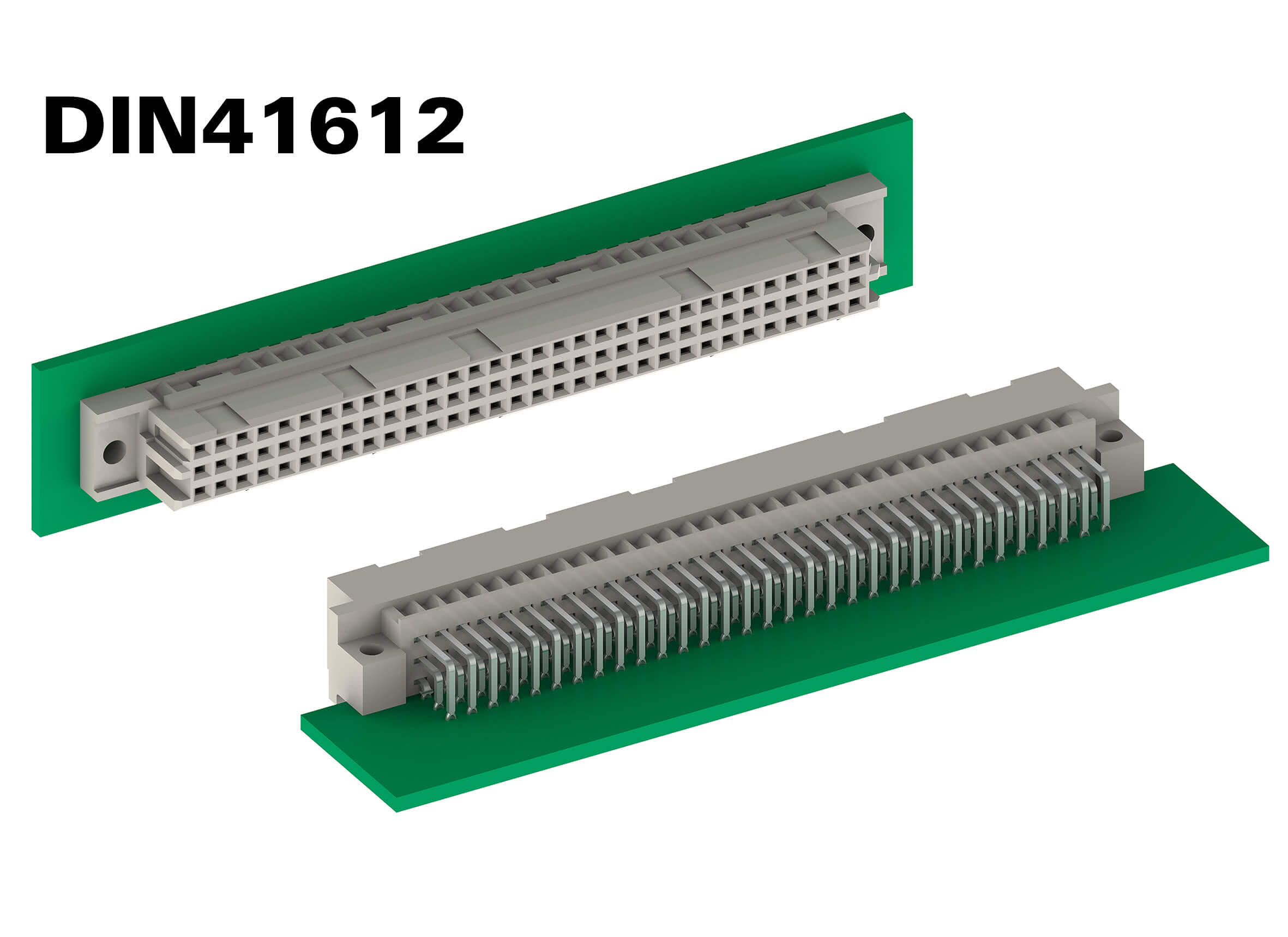

DIN 41612 standardile vastavad trükkplaadiühendused (trükkplaadikonnektor) on tuhandete kordade jooksul läbi proovitud ja kvaliteetsed tööstuslikud ühendused, mida on kasutatud juba üle 50 aasta.
Robust
Die Platineni DIN41612-standardile vastavad konnektor taluvad ka raskeid keskkonnatingimusi, nagu löögid, vibratsioon, kahjulikud gaasid ja palju muud. Meie spetsiaalsete kontakttehnoloogiate abil tagatakse töötlemisel kindel tulemus ja suured tolerantsid kontaktide loomisel ja ühendamisel. Töötlemisel saate valida press-fit-tehnoloogia, jooteühendus, käsitsijootmise, WireWrap-meetodi, Faston-ühenduse, lõike-klemmühenduse lintkaabel või THRT-meetodi vahel.
Die Platineni DIN41612-standardile vastavad konnektor taluvad ka raskeid keskkonnatingimusi, nagu löögid, vibratsioon, kahjulikud gaasid ja palju muud. Meie spetsiaalsete kontakttehnoloogiate abil tagatakse töötlemisel kindel tulemus ja suured tolerantsid kontaktide loomisel ja ühendamisel. Töötlemisel saate valida press-fit-tehnoloogia, jooteühendus, käsitsijootmise, WireWrap-meetodi, Faston-ühenduse, lõike-klemmühenduse lintkaabel või THRT-meetodi vahel.
Usaldusväärsus
Meie trükkplaatide konnektor, mis on valmistatud Tcom press®-press-fit-tehnoloogia abil, on turul leiduvaist toodetest kõige madalama veamääraga. Koos kõrge tarnetäpsus’iga tagame teile madala rikkeohu ja vältime kulukaid liini seiskumisi. Otse meilt tellitud tarnete tähtajad lepime teiega kokku. Kui väliste asjaolude tõttu peaks tekkima tarneviivitus, teavitame teid sellest võimalikult kiiresti ja lepime kokku asendustarnetähtaja. Meie partnerite kaudu tehtud tellimuste puhul palume võtta ühendust otse partneriga.
Meie trükkplaatide konnektor, mis on valmistatud Tcom press®-press-fit-tehnoloogia abil, on turul leiduvaist toodetest kõige madalama veamääraga. Koos kõrge tarnetäpsus’iga tagame teile madala rikkeohu ja vältime kulukaid liini seiskumisi. Otse meilt tellitud tarnete tähtajad lepime teiega kokku. Kui väliste asjaolude tõttu peaks tekkima tarneviivitus, teavitame teid sellest võimalikult kiiresti ja lepime kokku asendustarnetähtaja. Meie partnerite kaudu tehtud tellimuste puhul palume võtta ühendust otse partneriga.
Suur variatsioonide valik
Pakume 12 põhilise kujuga ja 25 variandiga peaaegu kogu DIN 41612 tööstusühenduste sortimenti. Olgu tegemist siis „emane konnektor”, „isane konnektor”, „lülitiga konnektor”, VME64x või lõike-klemm-variandiga – meie DIN 41612 trükkplaatide ühendused ja pistikud on mitmekülgselt kasutatavad ja äärmiselt usaldusväärsed. Kui vajate teisi DIN 41612 trükkplaadiühendusi, saame teile soovi korral lühikese aja jooksul pakkuda täiendavaid variante.
Pakume 12 põhilise kujuga ja 25 variandiga peaaegu kogu DIN 41612 tööstusühenduste sortimenti. Olgu tegemist siis „emane konnektor”, „isane konnektor”, „lülitiga konnektor”, VME64x või lõike-klemm-variandiga – meie DIN 41612 trükkplaatide ühendused ja pistikud on mitmekülgselt kasutatavad ja äärmiselt usaldusväärsed. Kui vajate teisi DIN 41612 trükkplaadiühendusi, saame teile soovi korral lühikese aja jooksul pakkuda täiendavaid variante.
Kättesaadavus
Oleme tarnijatest suures osas sõltumatud. Meie oma tööriistatootmine (tööriistade valmistamine) võimaldab meil pakkuda pikaajalist usaldusväärsust ja stabiilsust koos suure paindlikkusega. Seega saate kasu kiiremast turule jõudmise ajast („time to market“). Meie klienditeenindus vastab teie küsimustele kiiresti ja usaldusväärselt.
Oleme tarnijatest suures osas sõltumatud. Meie oma tööriistatootmine (tööriistade valmistamine) võimaldab meil pakkuda pikaajalist usaldusväärsust ja stabiilsust koos suure paindlikkusega. Seega saate kasu kiiremast turule jõudmise ajast („time to market“). Meie klienditeenindus vastab teie küsimustele kiiresti ja usaldusväärselt.
Valmistatud ELis
. Ettevõttesisene tootmine oma tööriistade abil ning sisemine gagalvaaniline katmine tagavad toodete kõrge kvaliteedi ja pidevad, usaldusväärsed kontrollid. Meie DIN 41612 tööstuslikud pistikud valmistatakse Saksamaal ja Tšehhis.
. Ettevõttesisene tootmine oma tööriistade abil ning sisemine gagalvaaniline katmine tagavad toodete kõrge kvaliteedi ja pidevad, usaldusväärsed kontrollid. Meie DIN 41612 tööstuslikud pistikud valmistatakse Saksamaal ja Tšehhis.
Sertifikaadid
EPT on sertifitseeritud vastavalt standarditele ISO 9001, ISO 14001 ja TS 16949. Meie sertifikaadid, lubad ja katseprotokollid USA ja Kanada jaoks, samuti RoHS, REACH, POP, ringlussevõtt ja meie konfliktimineraal-küsimustikud leiate siit.
EPT on sertifitseeritud vastavalt standarditele ISO 9001, ISO 14001 ja TS 16949. Meie sertifikaadid, lubad ja katseprotokollid USA ja Kanada jaoks, samuti RoHS, REACH, POP, ringlussevõtt ja meie konfliktimineraal-küsimustikud leiate siit.
DIN 4162-standardile vastava pistikühenduse omadused plaadi-plaadi rakenduste jaoks
Eelkõige tööstusliitmikuna on DIN 41612-konnektor endiselt laialt levinud. Näiteks põhineb juba üle 35 aasta turul olev VME-bus DIN-konnektoritel. Sellega suutis ta kindlustada endale väga hea positsiooni tööstus-PC-de valdkonnas ja seda kasutatakse ka uutes arendustes. DIN-pistikühenduste mitmekesised tüübid ja ühendustehnikad (press-fit-tehnoloogia, sukeldusjootmine, käsitsijootmine, wire wrap tehnoloogia, Crimp ja THR) katavad laia rakendusvaliku. Lisaks tagab nende trükkplaadikonnektorite tugev ja usaldusväärne konstruktsioon nende jätkuva tuleviku. DIN 41612-konnektorid realiseerivad tänapäeval signaaliedastuse rakendusi ja suuremate voolude edastamist. Ja seda kõigis tööstuselektroonika valdkondades: alates juhtimistehnikast ja mootorijuhtimistest kuni tööstus-PC-deni.
Lisateave DIN 41612 trükkplaadiühenduste kohta:
Lisateave DIN 41612 trükkplaadiühenduste kohta:
DIN 41612 tootedDIN 41612 trükkplaatide pistikühendused (trükkplaadikonnektor) – EPT kvaliteedilubadusMeie trükkplaadi pistikud: ✓ usaldusväärsed, ✓ vastupidavad, ✓ paljudes variatsioonidesDIN 4162-standardile vastava pistikühenduse omadused plaadi-plaadi rakenduste jaokspress-fit-tehnoloogia Tcom pressKonstruktsioonidArendaja vaatenurkKKKTunnistused
Ülevaade üksikasjadest
Ülevaade üksikasjadest

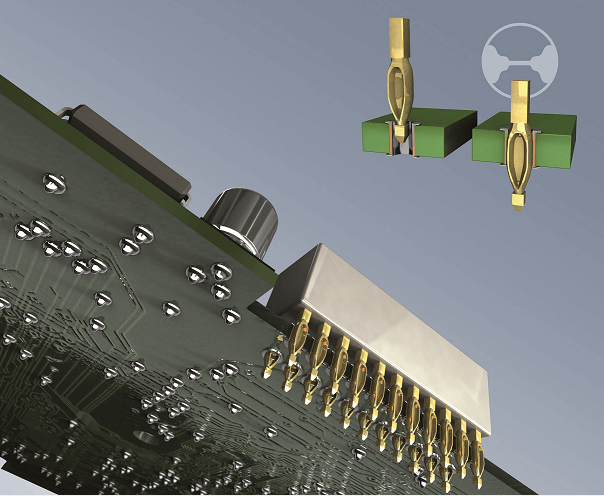

press-fit-tehnoloogia: Tcom press firmalt ept
Arvestades komponentide üha suuremat miniaturiseerimist ja suuremat komponentide tihedust trükkplaatidel, kasutatakse üha sagedamini jootmisvaba press-fit-tehnoloogia. Press-fit-ühendused luuakse pistikupesa (pin) sissepressimise teel läbiviikudega trükkplaadi avasse. Läbiviikud (metalliseeritud ava) võimaldavad luua elektrilise ühenduse trükkplaadi vastasasuvate kihtide vahel. Selleks puuritakse Euro-trükkplaati auk ja kantakse peale vask kandematerjalina.
Kontaktimine toimub määratud ja kontrollitud jõu abil – see on tohutu eelis ühtlase kvaliteedi ning kiire ja probleemivaba töötlemise tagamiseks. Eripära: sissepressitava kontakti (press-fit-tihvt) diagonaal on suurem kui trükkplaadi augu läbimõõt. Paindlikkus peitub pressimistsoonis (press-fit-tsoon).
Pressimistööriistad võimaldavad mitme pistikühenduse (konnektor) sissepressimist üheaegselt. Erinevalt jootmisest ei teki trükkplaatidele selle käigus termilist koormust. Sissepressitava kontakti ja augu seina vahele tekib gaasitihe, püsiv, mehaaniliselt ja elektriliselt hästi juhtiv ühendus madala üleminekutakistusega (kontakttakistus).
Kontaktimine toimub määratud ja kontrollitud jõu abil – see on tohutu eelis ühtlase kvaliteedi ning kiire ja probleemivaba töötlemise tagamiseks. Eripära: sissepressitava kontakti (press-fit-tihvt) diagonaal on suurem kui trükkplaadi augu läbimõõt. Paindlikkus peitub pressimistsoonis (press-fit-tsoon).
Pressimistööriistad võimaldavad mitme pistikühenduse (konnektor) sissepressimist üheaegselt. Erinevalt jootmisest ei teki trükkplaatidele selle käigus termilist koormust. Sissepressitava kontakti ja augu seina vahele tekib gaasitihe, püsiv, mehaaniliselt ja elektriliselt hästi juhtiv ühendus madala üleminekutakistusega (kontakttakistus).
DIN 41612-liitmiku eelised tänu Tcom press®-press-fit-tehnoloogia-le
- elektriline, mehaaniline, gaasikindel, korrosioonikindel ja madala takistusega ühendus
- Suur kinnitusjõud
- Puuduvad jootmisvead, jootevahendi jäägid vms
- Lisapesu pole vajalik Euro-trükkplaadile ei teki termilist
- koormust
- Elektroonilistele komponentidele ei teki
- termilist koormust Ringlussevõtt on võimalik lihtsa
- väljapressimise teel Tõhusam ja kulutõhusam paigaldusprotsess Võimalik paigaldada komponente
- trükkplaadi mõlemale poolele
DIN 41612 ühenduse ejärelühenduv kontakt ja järelkontakt
DIN 41612/IEC 60603-2 konnektoriperekond koosneb 12 põhilisest tüüpist koos täiendavate variantidega. Tüüpide B, C, R, D ja E puhul saab 0,8 mm või 1,0 mm eelühendatud isane kontakt kasutada ridade a, b, c, d ja e igas asendis. tüüp F ja G puhul on võimalikud 1,3 mm eelühenduvad kontaktid.
Miks kasutada eelühenduvat või järelühenduvat kontakti?
Eelühenduvaid ja järelühenduvaid kontakte kasutatakse elektrotehnikas pingetippude ja seeläbi ülepinge vältimiseks. Nende kontaktide puhul luuakse ühendus esimesena või viimasena ning katkestatakse samuti esimesena või viimasena.
Vajate pistikühendust (konnektor), millel on eelühenduv või järelühenduv kontakt?
Pole probleemi. Meilt saate erikomplekteerimist DIN-tüüpidele B, C, R, D, E, F ja G. Eelühenduv kontakt saab paigaldada igasse soovitud asendisse.
Võtke meiega ühendust »
Miks kasutada eelühenduvat või järelühenduvat kontakti?
Eelühenduvaid ja järelühenduvaid kontakte kasutatakse elektrotehnikas pingetippude ja seeläbi ülepinge vältimiseks. Nende kontaktide puhul luuakse ühendus esimesena või viimasena ning katkestatakse samuti esimesena või viimasena.
Vajate pistikühendust (konnektor), millel on eelühenduv või järelühenduv kontakt?
Pole probleemi. Meilt saate erikomplekteerimist DIN-tüüpidele B, C, R, D, E, F ja G. Eelühenduv kontakt saab paigaldada igasse soovitud asendisse.
Võtke meiega ühendust »
DIN 14162 trükkplaadipistikud – tüübid
signaalikonnektor, samm 2,54 mm
, DIN 41612 tüüp B, Q + DIN 41612 tüüp C, R
Kahe-tüüp B ja kolme-tüüp DIN 41612 tüüp C koosnevad nurgeliste noa- ja sirgete vedru-/pesariba'ist. Kui on vaja sirgeid noa- ja nurgelisi vedru-pesariba'e, on saadaval kahe-tüüp Q ja kolme-tüüp R.
Kõik 4 seeriat on saadaval poole- ja kolmandikuversioonina. Ühendusvariantidena on valikus sissepressimine, lainejootmine ja THR.
Kuna tüüpe B ja Q ning C ja R on võimalik kombineerida, on võimalik ühendada trükkplaate 90° nurga all, paralleelselt või ka horisontaalselt.

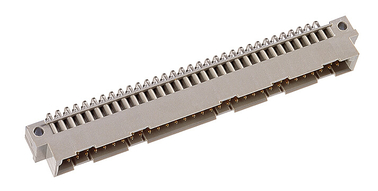

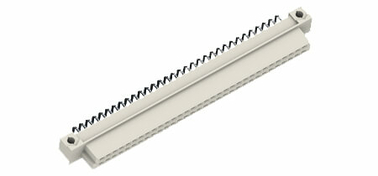

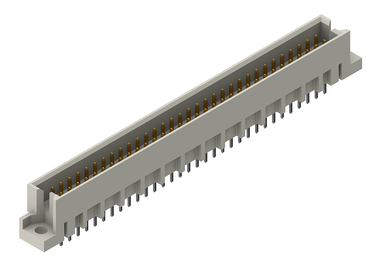

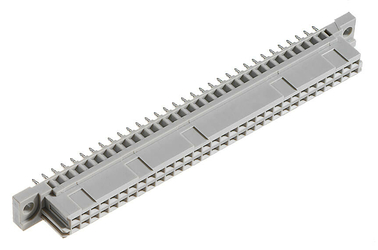

DIN 41612 pistikud – tüüp B + Q:
- tüüp B: nurgeline isane konnektor, sirge emane konnektor
– tüüp Q: sirge isane konnektor, nurgeline emane konnektor
– 64
kontakti – pikkus: 95 mm, laius: 8,6 mm

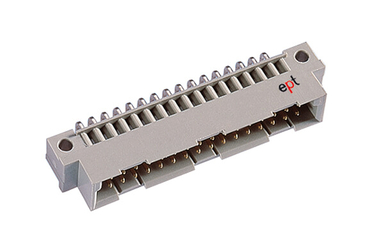

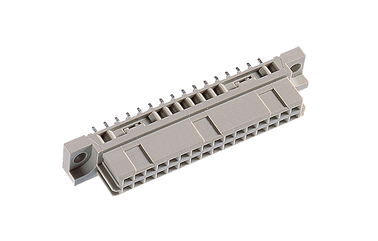

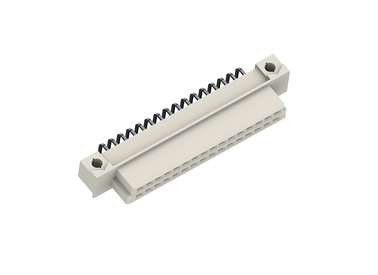

DIN 41612 pistikud – tüüp B/2 + Q/2:
- tüüp B: nurgeline isane konnektor, sirge emane konnektor
– tüüp Q: nurgeline isane konnektor, sirge emane konnektor
– 32
kontakti – pikkus: 55 mm, laius: 8,6 mm

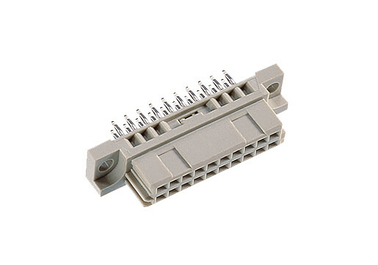

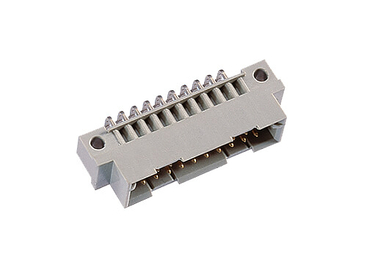

DIN 41612 pistik – tüüp B/3 + Q/3
: – tüüp B: nurgeline isane konnektor, sirge emane konnektor
– tüüp Q: nurgeline isane konnektor, sirge emane konnektor
– 20
kontakti – pikkus: 39 mm, laius: 8,6 mm

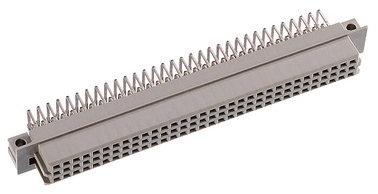

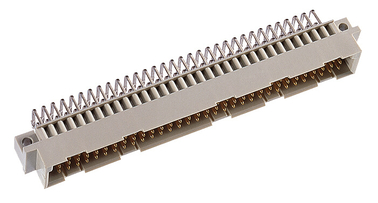

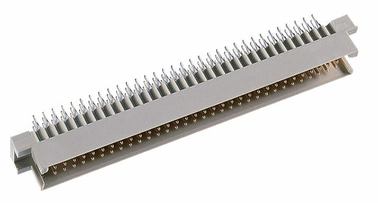

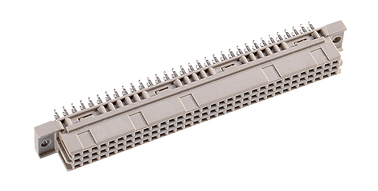

DIN 41612 pistik – tüüp C + R:
– tüüp C: nurgeline isane konnektor, sirge emane konnektor
– tüüp R: sirge isane konnektor, nurgeline emane konnektor
– 96
kontakti – pikkus: 95 mm, laius: 11 mm

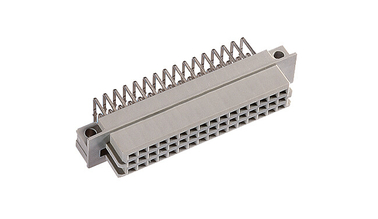

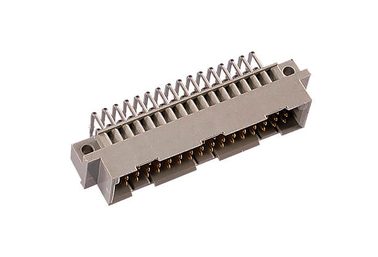

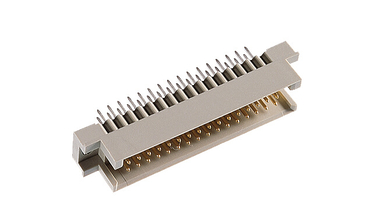

DIN 41612 pistik – tüüp C/2 + R/2:
- tüüp C: nurgeline isane konnektor, sirge emane konnektor
– tüüp R: sirge isane konnektor, nurgeline emane konnektor
– 48
kontakti – pikkus: 55 mm, laius: 11 mm

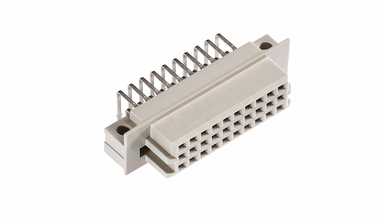

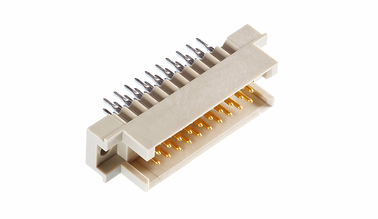

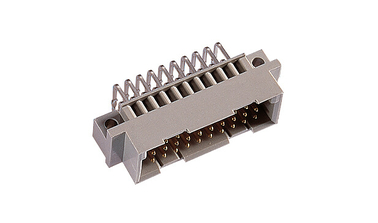

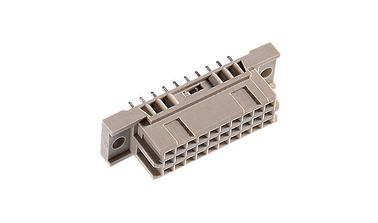

DIN 41612 pistik – tüüp C/3 + R/3:
- tüüp C: nurgeline isane konnektor, sirge emane konnektor
– tüüp R: nurgeline isane konnektor, sirge emane konnektor
– 30
kontakti – pikkus: 39 mm, laius: 11 mm Kõigi nimetatud tüüpide
puhul on võimalik edastada kuni 1,6 A töövoolu temperatuuril 20 °C.
DIN-signaalikonnektor kasutatakse sageli IT- ja arvutitehnika valdkonnas, et ühendada pistikkaart tagaplaat.
Kõik 4 seeriat on saadaval poole- ja kolmandikuversioonina. Ühendusvariantidena on valikus sissepressimine, lainejootmine ja THR.
Kuna tüüpe B ja Q ning C ja R on võimalik kombineerida, on võimalik ühendada trükkplaate 90° nurga all, paralleelselt või ka horisontaalselt.
DIN 41612 pistikud – tüüp B + Q:
- tüüp B: nurgeline isane konnektor, sirge emane konnektor
– tüüp Q: sirge isane konnektor, nurgeline emane konnektor
– 64
kontakti – pikkus: 95 mm, laius: 8,6 mm
DIN 41612 pistikud – tüüp B/2 + Q/2:
- tüüp B: nurgeline isane konnektor, sirge emane konnektor
– tüüp Q: nurgeline isane konnektor, sirge emane konnektor
– 32
kontakti – pikkus: 55 mm, laius: 8,6 mm
DIN 41612 pistik – tüüp B/3 + Q/3
: – tüüp B: nurgeline isane konnektor, sirge emane konnektor
– tüüp Q: nurgeline isane konnektor, sirge emane konnektor
– 20
kontakti – pikkus: 39 mm, laius: 8,6 mm
DIN 41612 pistik – tüüp C + R:
– tüüp C: nurgeline isane konnektor, sirge emane konnektor
– tüüp R: sirge isane konnektor, nurgeline emane konnektor
– 96
kontakti – pikkus: 95 mm, laius: 11 mm
DIN 41612 pistik – tüüp C/2 + R/2:
- tüüp C: nurgeline isane konnektor, sirge emane konnektor
– tüüp R: sirge isane konnektor, nurgeline emane konnektor
– 48
kontakti – pikkus: 55 mm, laius: 11 mm
DIN 41612 pistik – tüüp C/3 + R/3:
- tüüp C: nurgeline isane konnektor, sirge emane konnektor
– tüüp R: nurgeline isane konnektor, sirge emane konnektor
– 30
kontakti – pikkus: 39 mm, laius: 11 mm Kõigi nimetatud tüüpide
puhul on võimalik edastada kuni 1,6 A töövoolu temperatuuril 20 °C.
DIN-signaalikonnektor kasutatakse sageli IT- ja arvutitehnika valdkonnas, et ühendada pistikkaart tagaplaat.

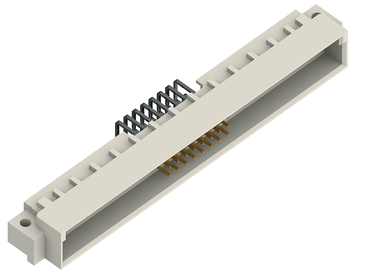

Signaal ja toide (30 A) ühes trükkplaadiühenduses

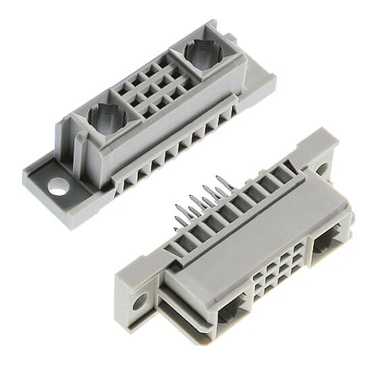

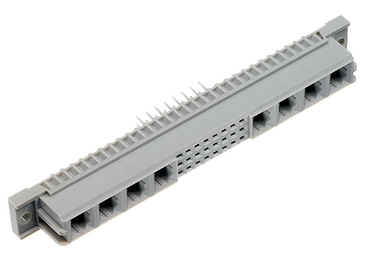

DIN 41612, tüüp
Tüüp M pakub ühes pistikus nii suurvool- kui ka signaalkontakte. Siinjuures saab sirget emane konnektor’i ja nurgelist isane konnektor’i varustada valikuliselt 6 signaali- ja 10 koaksiaalkontaktiga või konfiguratsioonidega 24/8, 42/6, 60/4, 78/2. Lisaks on M-seeria'i pistikud saadaval ka versioonides M/2 – 30/2 ja M/3 – 12/2.
Seda trükkplaatide konnektor'i varianti kasutatakse näiteks täitmisseadmete juhtimissüsteemides.
Seda trükkplaatide konnektor'i varianti kasutatakse näiteks täitmisseadmete juhtimissüsteemides.
samm 5,08 mm – Power (5,6 A)

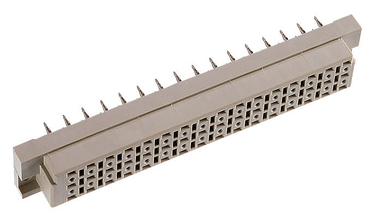

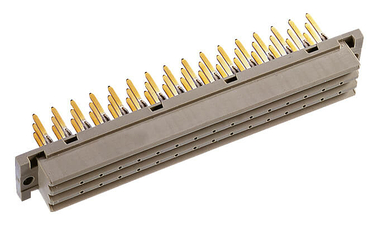

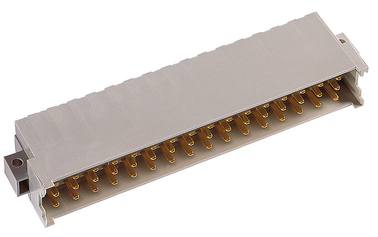

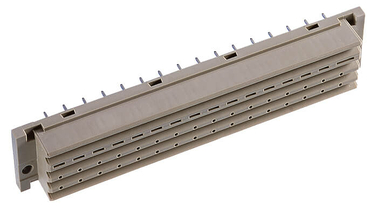

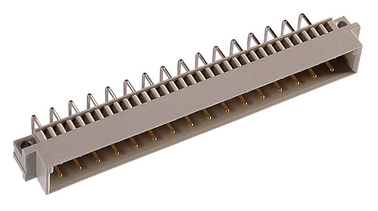

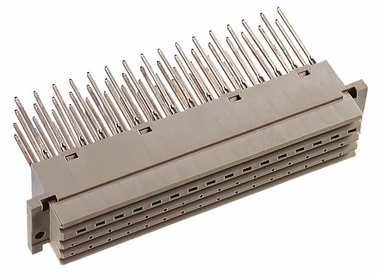

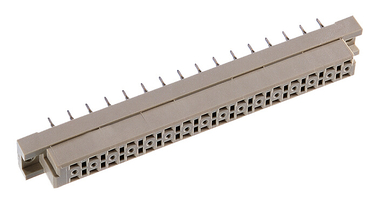

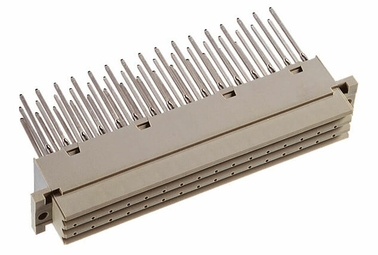

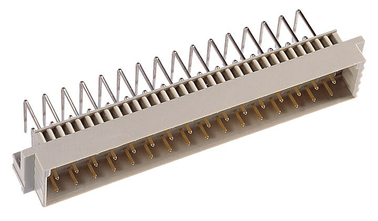

DIN 41612 tüüp D, E + DIN 41612 tüüp F, G + DIN 41612 tüüp F lame, G lame
Kui soovitakse edastada voolu kuni 5,6 A, võib kasutada kahe-tüüpilist DIN 41612 tüüp D ja kolme-tüüpilist DIN 41612 tüüp E. Mõlema variandi samm on 5,08 mm. Standardina on isane konnektor nurgeline ja emane konnektor sirge.

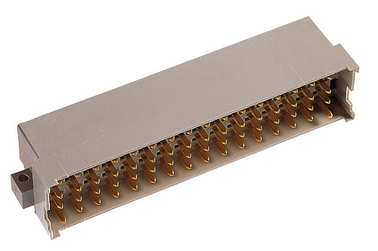

Sama rakenduse jaoks mõeldud, kuid tugevama konstruktsiooniga on trükkplaatide pistikud DIN 41612 tüüp F (kolmerealine) ja DIN 41612 tüüp G (neljarealine). Mõlema trükkplaatide pistikühenduse (trükkplaadikonnektor-Typen) puhul on pistikupesa (pesariba) lisaks standardkõrgusele saadaval ka madalamana. Seega on võimalik realiseerida erinevaid plaatidevahelisi kaugusi.
DIN 41612 tüüp F ja DIN 41612 tüüp G kasutatakse peamiselt raudteetehnika.
tüüp D (tüüp D)
:- 32
kontakti- 2 rida
tüüp E (tüüp E)
:- 48
kontakti- 2 rida
tüüp F (tüüp F)
:- 48
kontakti- 3 rida
tüüp F lame
:- 48
kontakti- 3 rida
tüüp G (tüüp G)
:- 64
kontakti- 4 rida
tüüp G lame
:- 64
kontakti- 4 rida
Sama rakenduse jaoks mõeldud, kuid tugevama konstruktsiooniga on trükkplaatide pistikud DIN 41612 tüüp F (kolmerealine) ja DIN 41612 tüüp G (neljarealine). Mõlema trükkplaatide pistikühenduse (trükkplaadikonnektor-Typen) puhul on pistikupesa (pesariba) lisaks standardkõrgusele saadaval ka madalamana. Seega on võimalik realiseerida erinevaid plaatidevahelisi kaugusi.
DIN 41612 tüüp F ja DIN 41612 tüüp G kasutatakse peamiselt raudteetehnika.
tüüp D (tüüp D)
:- 32
kontakti- 2 rida
tüüp E (tüüp E)
:- 48
kontakti- 2 rida
tüüp F (tüüp F)
:- 48
kontakti- 3 rida
tüüp F lame
:- 48
kontakti- 3 rida
tüüp G (tüüp G)
:- 64
kontakti- 4 rida
tüüp G lame
:- 64
kontakti- 4 rida
samm 5,08 mm koos Faston-ühendusega 15
A DIN 41612 H11, DIN 41612 H15, segatüüp DIN 41612 H7/F24

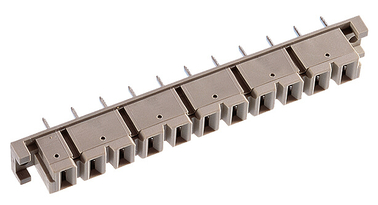

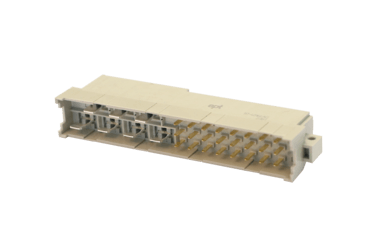

Faston-ühenduse jaoks on vaja DIN 41612 H11, DIN 41612 H15 või segatüüpi DIN 41612 H7/F24. H11 ja H15 „emane konnektor“ on saadaval kahes erinevas kõrguses. Huvitav liides on H7/F25, millel on 7 Faston-liitmikku (15 A) ja 24 toitepistikupesa (5,6 A).
VME 64x tagapaneeli
pistikuribad Vita mitme kasutaja bussisüsteemidele
DIN 41612 seeria eripäraks on 5-realine VME64x emane konnektor. 160 kontaktiga on see emane konnektor saadaval 3 erinevas variandis ja 2 kontaktipikkusega, press-fit-tehnoloogia-tehnoloogias. Praegune VME64 versioon pakub 64-bitist siinilaiust.
DIN 41612 emane konnektor'i VME64x kasutatakse muu hulgas lennunduses, kosmosetööstuses ning kaitsetööstuses.
DIN 41612 emane konnektor'i VME64x kasutatakse muu hulgas lennunduses, kosmosetööstuses ning kaitsetööstuses.
DIN 41612 lülituspistikud
daisy-keti jaoks
Paljud automatiseerimistehnika bussisüsteemid on ühendatud Daisy Chain-põhimõttel. Signaalijuhtmete läbiviimine mitme trükkplaadi kaudu järjestikku on levinud meetod. Kui aga üksikuid trükkplaate eemaldatakse, tuleb paigaldada hüppajad. Seda probleemi saab elegantsemalt lahendada lülitipistikute abil. Tütarkaardi (tütarplaat) eemaldamisel lühistatakse kontakt automaatselt, mistõttu pole vaja hüppajaid asjatult paigaldada.
Konstruktsioonide ülevaade
DIN 41612 tüüp B, B/2,
B/3• Standard (X): 4,
9• eelühendus (Y) + 1,0 mm: 5,9•
järelühendus (Y) -0,8 mm: 4,1
B/3• Standard (X): 4,
9• eelühendus (Y) + 1,0 mm: 5,9•
järelühendus (Y) -0,8 mm: 4,1
DIN 41612 tüüp C, C/2,
C/3• Standard (X): 4,
9• eelühendus (Y) + 1,0 mm: 5,9•
järelühendus (Y) -0,8 mm: 4,1
C/3• Standard (X): 4,
9• eelühendus (Y) + 1,0 mm: 5,9•
järelühendus (Y) -0,8 mm: 4,1
DIN 41612 tüüp R, R/2, R/3
pistikupool
• Standard (X): 4,
9• eelühendus (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
järelühendus (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
ühenduspool
• Standard (X): 13,
0 • eelühendus (Y) + 0,8 mm: 13,
8 • järelühendus (Y) -0,4 mm: 12,6 | -0,8: 12,2
pistikupool
• Standard (X): 4,
9• eelühendus (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
järelühendus (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
ühenduspool
• Standard (X): 13,
0 • eelühendus (Y) + 0,8 mm: 13,
8 • järelühendus (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 tüüp
D• Standard (X): 4,
9• eelühendus (Y) + 0,8 mm: 5,7
D• Standard (X): 4,
9• eelühendus (Y) + 0,8 mm: 5,7
DIN 41612 tüüp E (samm 2,54 mm)
• Standard (X): 4,
9• eelühendus (Y) + 0,8 mm: 5,7 (seeria a, c, e)
DIN 41612 tüüp E (samm 5,08 mm)
• Standard (X): 4,
9• eelühendus (Y) + 0,8 mm: 5,7 (seeria a)
• Standard (X): 4,
9• eelühendus (Y) + 0,8 mm: 5,7 (seeria a, c, e)
DIN 41612 tüüp E (samm 5,08 mm)
• Standard (X): 4,
9• eelühendus (Y) + 0,8 mm: 5,7 (seeria a)
DIN 41612 tüüp
F• Standard (X): 6,1•
eelühendus (Y) + 1,3 mm: 7,4
F• Standard (X): 6,1•
eelühendus (Y) + 1,3 mm: 7,4
DIN 41612 tüüp
G• Standard (X): 6,1•
eelühendus (Y) + 1,3 mm: 7,4
G• Standard (X): 6,1•
eelühendus (Y) + 1,3 mm: 7,4
ept-pistikühenduste (konnektor) tootesari DIN 41612 / IEC 60603-2
„Juba üle 50 aasta on kasutusel konnektor, mis vastavad tänapäevasele standardile IEC 60603-2 (varem: DIN 41612). Ja seda hea põhjusega. Isegi kui tehnoloogia on edasi arenenud ning IoT- ja Tööstus 2.0 ajastul muutuvad rakendused väiksemaks, kuid sisaldavad siiski rohkem komponente, on DIN-konnektorid endiselt sama aktuaalsed kui viis aastakümmet tagasi – tänu nende ühilduvusele uusimate trükkplaatide disainidega, mida soodustab nende suur mitmekesisus tüüpide, kontaktide arvu ja ühendustehnikate osas.
Lisaks jootmis- ja wire wrap-tehnikale on teil ept-l võimalus saada ühenduskonnektoriperekond ka ept poolt arendatud Tcom press press-fit-tsoon'is.
ept tootesari DIN 41612 / IEC 60603-2 hõlmab 12 põhilist konstruktsiooni ning täiendavaid versioone 2,54 mm ja 5,08 mm samm'is. Valikus on nii signaaliliitmikud vStromtragfähigkeitga kuni 1,5 A kui ka toiteliitmikud vvoolutaluvus kuni 5,6 A või isegi 15 A ühe kontakti kohta. Selline variatsioonide rohkus võimaldab kasutada seda konnektoriperekond äärmiselt laias rakendusvaldkonnas. Standardimine tagab erinevate tootjate konnektorite ühilduvuse.“
Wolfgang Schmid, tootevaldkonna juht, ept GmbH
, DIN 41612 / IEC 60603-2, trükkplaadikonnektor
Lisaks jootmis- ja wire wrap-tehnikale on teil ept-l võimalus saada ühenduskonnektoriperekond ka ept poolt arendatud Tcom press press-fit-tsoon'is.
ept tootesari DIN 41612 / IEC 60603-2 hõlmab 12 põhilist konstruktsiooni ning täiendavaid versioone 2,54 mm ja 5,08 mm samm'is. Valikus on nii signaaliliitmikud vStromtragfähigkeitga kuni 1,5 A kui ka toiteliitmikud vvoolutaluvus kuni 5,6 A või isegi 15 A ühe kontakti kohta. Selline variatsioonide rohkus võimaldab kasutada seda konnektoriperekond äärmiselt laias rakendusvaldkonnas. Standardimine tagab erinevate tootjate konnektorite ühilduvuse.“
Wolfgang Schmid, tootevaldkonna juht, ept GmbH
, DIN 41612 / IEC 60603-2, trükkplaadikonnektor
KKK: Küsimused ja vastused standardi DIN 41612 trükkplaatide ühenduste kohta
Kuidas saab DIN 41612-pistikühendusi (konnektor) töödelda?Milliseid voolu tugevusi saab DIN 41612-pistikühendustega edastada?Kas DIN 41612-standardile vastavad konnektor on RoHS-nõuetele vastavad?Millist nihket lubavad DIN 41216-pistikühendused konnektor ühendamisel?Kas ept-i DIN 41216-konnektorite töötlemiseks on olemas sobivad tööriistad? Millised
Kuidas saab DIN 41612-pistikühendusi (konnektor) töödelda?
Sõltuvalt ühendustehnikast (ühendustehnika) kasutatakse sissepressimis- või jootmistehnikat (Einpress- või jooteühendus), samuti through-hole reflow-tehnoloogiat (Through Hole Reflow Technology), Faston-ühendusi (FASTON-ühendus) või lõikeklemmtehnikat (IDC-tehnoloogia, IDC).
Milliseid voolu tugevusi saab DIN 41612-pistikühendustega edastada?
Valikus on nii signaalipistikud vStromtragfähigkeitga kuni 1,5 A kui ka toitepistikud vvoolutaluvus kuni 5,6 A või isegi 15 A ühe kontakti kohta.
Kas DIN 41612-standardile vastavad konnektor on RoHS-nõuetele vastavad?
Jah, kõik.
Millist nihket lubavad DIN 41216-pistikühendused konnektor ühendamisel?
DIN-pistikud on varustatud suure nihketolerantsiga. Nii on Messer- ja emane konnektor-pistikute ühendamisel lubatud 1 mm suurune radiaalnihe piki- ja ristteljel. Nurga kaldenurga tolerants on piki suunas 4° ja ristisuunas 2°.
Kas ept-i DIN 41216-konnektorite töötlemiseks on olemas sobivad tööriistad? Millised
Jah, pakume teile sobivaid tööriistu, mis on kohandatud teie konnektor'ile.
Kogemused DIN-standardile vastavate trükkplaatide pistikühendustega
Austame oma klientide soovi diskreetsuse järele ja seetõttu ei nimeta allpool allikaid.
Tagame siiski täielikult nende väidete autentsuse.
Tagame siiski täielikult nende väidete autentsuse.
Meie kliendid peavad suutma meie seadmetega kindlalt ühendust luua ka rasketes tingimustes. Seetõttu oleme juba aastaid usaldanud ept-i DIN-konnektor kõrget kvaliteedistandardit.
„Mind veenis suur valik survestatavaid pistikühendusi, sealhulgas ka nurgaga variante.“
THR-variandi kasutamisel saab loobuda lainejootmine-etapist, mis muudab protsessi märkimisväärselt majanduslikumaks.
