Zero8-pistikühenduse ScaleX-tehnoloogia peamised eelised
± 0,4 mm tolerantside kompenseerimine, kui ühendus on paigaldatud
X- ja Y-suunas
1,5 mm ülekattuv ala Z-suunas
Kiire andmeedastus kiirusega vähemalt 16+ Gbit/s
Sobib
PCIe 4.0 ja tööstusliku Etherneti jaoks Täiendav signaalikaitse tänu varjestus
Mida pakub uus ScaleX-tehnoloogia?
Kuidas toimib kahepoolne kontaktimine? Milliseid andmeedastuskiirusi on võimalik saavutada Zero8-pistikute abil? Millised eelised pakub suletud varjestuskontseptsioon? Kui paindlikult saab seadme disaini kujundada Zero8-pistikühenduste abil?
Vastused oma küsimustele leiate sellest lühikesest animatsioonivideost. Vaadake seda kohe siin (või YouTube'is)!
ScaleX-tehnoloogiaga 0,8 mm SMT-konnektor omadused

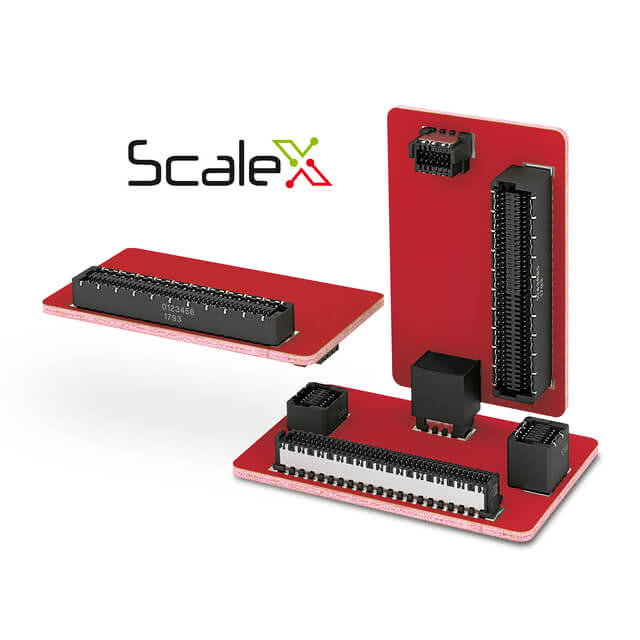

ScaleX – see kaubamärk tähistab kahepoolset, vastupidavat kontakttehnoloogiat muutuva suurusega pistikühendussüsteemis (konnektor).
Meie Zero8-seeria emane kontakt-pistikud pakuvad ScaleX-i abil eriti usaldusväärset kontakti. Seetõttu sobivad need suurepäraselt kasutamiseks nõudlikes tööstusvaldkondades. Isegi pikaajalised koormused, nagu näiteks vibratsioonid ja löögid, ei kujuta endast probleemi nende kõrgekvaliteediliste Saksa konnektor jaoks. Samal ajal saate nautida täielikku paindlikkust tänu Board-to-Board-ühenduste skaleeritavusele.
Zero SMT-Socket
Ülevaade üksikasjadest
pöördekaitse
Plug’i ja Socket’i õigeks ühendamiseks
Sisseviimiskalded
kesk- ja nurgnurknihe kompenseerimiseks ühendamisel
Boardlock
kindla ühenduse tagamiseks trükkplaadiga
kodeerimistihvt
pistikupesa õigeks paigaldamiseks trükkplaadile
koplanaarsus
töötlemisel usaldusväärseks jootmiseks
meniski moodustumine
jootekoht suure stabiilsuse ja koormustaluvuse tagamiseks

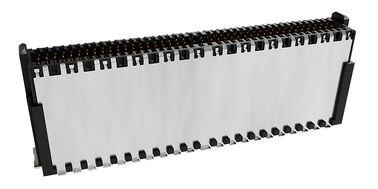

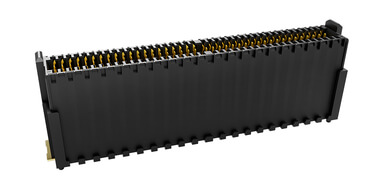

Zero SMT-Plug
Ülevaade üksikasjadest
Kahepoolne kontaktisüsteem
turvaliseks ühendamiseks tööstuslikes tingimustes (löögid, vibratsioon, temperatuurikõikumised, kahjulikud gaasid)
Sile kontaktpind
Kontaktide paigaldamine homogeensele valtsitud poolele, millel on kõrgekvaliteediline pind, võimaldab 500 ühendusühendustsükkel.
Kaitstud kontaktid
Optimeeritud kontaktide ja korpuse geomeetria vähendab kontaktide kahjustumist
Andmevoog
HF-optimeeritud kontaktgeomeetria tagab andmeedastuskiiruse 16 Gbit/s
varjestus EMÜ
Kahepoolne varjestus tagab kõrge elektromagnetiline ühilduvus, mis tagab optimaalse signaali terviklus tööstuslikus keskkonnas
tolerantside kompenseerimine
Kõrge usaldusväärsus tänu suurele tolerantside kompenseerimine
Hermafrodiitne kontaktisüsteem: kahepoolne kontaktimine tagab SMT-konnektorite puhul maksimaalse kontaktiusaldusväärsuse
Erinevalt tavapärastest SMD-konnektoritest, mis loovad kontakti ühe „Messer-” ja ühe „ emane kontakt ” abil, on meie varjestatud Zero8 trükkplaadi-konnektor il igal pistikupaaril (Plug või Socket) nii „Messer-” kui ka „ emane kontakt ”. Selle usaldusväärse ühendustehnoloogia abil tagab see konnektor 0,8 mm samm kahekordse kontakti ühelainsal kontaktil ning loob kõrge redundantsuse ja seeläbi maksimaalse kontakti kindluse. Seetõttu tagab hermafrodiitne kontaktisüsteem turvalise, vastupidava ja gaasitihe ühenduse hoolimata välistest mõjudest, nagu löögid, vibratsioon, temperatuuritsüklid ja kahjulikud gaasid. Zero8-konnektori hermafrodiitse kontaktisüsteemi abil saavutatav väga suur tolerantside kompenseerimine (0,4 mm ühendatud olekus) muudab konnektor eriti hästi skaleeritavaks.
Isoleeriva korpuse geomeetria on lisaks kavandatud nii, et kontaktid on „ isoleerkorpus “ sees peidus ja seega kaitstud viisil, mis muudab kontaktide kahjustumise peaaegu võimatuks. Lisaks takistab see geomeetria usaldusväärselt kontaktide valet ühendamist.
Meie trükkplaatide konnektor on vastupidavad ja tagavad suure tolerantside kompenseerimine. Nii paigaldamisel kui ka ühendatud olekus kohanduvad SMT-ühendused teie individuaalsete nõudmistega. Isegi vale käsitsemine ei ole ühendustele probleemiks. Mida iganes te ka plaanite, Zero8 ühendustele võib kindlalt loota.

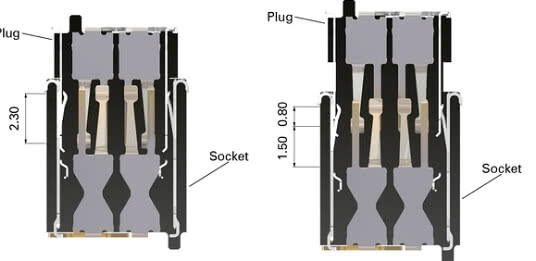

Tootja ept mitmepooluslikke pistikühendusi (konnektor) ei pea ühendama lõpuni. Tänu 2,3 mm ülekattumisvahemikule sobivad ept-pistikühendused täpselt teie rakendustesse. Pistik (Plug) ja pistikupesa (Socket) saab ühendada 1,5 mm ulatuses, ilma et see mõjutaks andmeedastust. Vajaduse järgi on võimalik saavutada plaatidevahelisi kaugusi vahemikus 6,00 kuni 21,00 mm.
Pistikute täieliku sissetõmbamisega saavutatakse minimaalne võimalik trükkplaadi vahekaugus (plaatidevaheline kaugus). Maksimaalse vahekauguse saavutamiseks ühendage pistik (Plug) ja pistikupesa (Socket) vaid 0,8 mm sügavuseni. Sellest kontaktpinnast piisab juba kiire ja turvalise ühenduse tagamiseks.
PICMG Modblox7 standardile vastav trükkplaadikonnektor Zero8
ModBlox7 kirjeldab modulaarse Box-PC põhispeetsifikatsiooni, mis koosneb erinevatest funktsionaalsetest moodulitest, nagu CPU, toiteallikas ja sisend-väljundid. See uus, tootjatevaheline standard võimaldab kasutajatel koostalitlusvõimeliste funktsionaalsete moodulite abil realiseerida laia valikut seadmekombinatsioone modulaarse disainiga. PICMG® eesmärk oli samuti kulude vähendamine ja jätkusuutlikkuse edendamine. PICMG® uus spetsifikatsioon hõlmab nii mehaanikat, modulaarseid funktsionaalseid üksusi kui ka elektrilist ühendust „ konnektor “ abil eeldefineeritud pinout’iga.
Box-PC koosneb korpusest, ühest või kahest toiteplokist ning ühest või kahest protsessorist, millest igaühel on kuni neli PCI-Expressi ja kuni kaheksa USB-põhist sisend-väljundliidest. Iga moodul võib omakorda, sõltuvalt üksuse keerukusest, hõlmata kuni kolme üksteise peale paigutatud trükkplaati. Box-PC mõõtmed on ette antud nii kõrguse kui ka sügavuse osas. Esikülje laius varieerub aga sõltuvalt moodulite arvust. Need omakorda võivad koosneda ühest või mitmest nn pesast suurusega 1,4 tolli. Kaksteist pesa võib seega järjestada kuni maksimaalse laiuseni 16,8 tolli.
Modulaarse seadmekonfiguratsiooni standardi puhul tuleb loomulikult erilist tähelepanu pöörata üksikute moodulite elektrilisele ja mehaanilisele ühendamisele konnektor kaudu. Vastavalt box-PC-de kasutustingimustele on Zero8 kiire ühendusega konnektor, mis on saadaval SMT ja mida iseloomustab mitte ainult tohutu vastupidavus paigaldamisel, vaid ka suured töötolerantsid ning silmapaistev vastupidavus ebasoodsatele keskkonnatingimustele. Kuna mõningate rakenduste puhul on vaja tagada töökindlus redundantsuse abil täiendava konnektor abil, peab olema võimalik kasutada trükkplaadil samaaegselt mitut pistikut. See nõuab pistmise ajal suurt nihke kompenseerimist ning töötamisel suuri tolerantsid. Kõik need omadused on olemas trükkplaadikonnektor Zero8-l.
Trükkplaatide konnektor: EMÜ -varjestus, mis tagab trükkplaatide ühenduste kõrgeima kvaliteedi

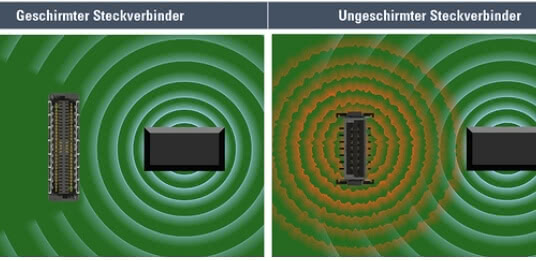

Komponentide paigaldustiheduse suurenemisega kasvab vastastikuse elektromagnetilise mõju oht. Selle vältimiseks kasutatakse „ konnektor “ koos „ varjestus “ga, millel on parem elektromagnetiline varjatus ( elektromagnetiline ühilduvus ) (EMÜ). Elektromagnetiline varjatus ( EMÜ ) on otsustava tähtsusega elektriliste komponentide ja rakenduste häireteta toimimise tagamiseks.
Meie Zero8 Board-to-Board-ühendused paistavad silma kahepoolse varjestusuga, mis tagab optimaalsed EMÜ-näitajad. Seega on häirevaba andmeedastus tagatud praktiliselt igas keskkonnas. Kasutatav varjestusmaterjal sobib eriti hästi komponentidele, millele esitatakse kõrged nõuded elektromagnetiline ühilduvus'i osas. Nii tagatakse maksimaalne vastastikinduktiivsus 10 pikohenryt. See teeb Zero8-seeria trükkplaatide konnektor'idest optimaalse valiku rakendustele Industry 4.0 ja asjade interneti (IoT) valdkonnas.

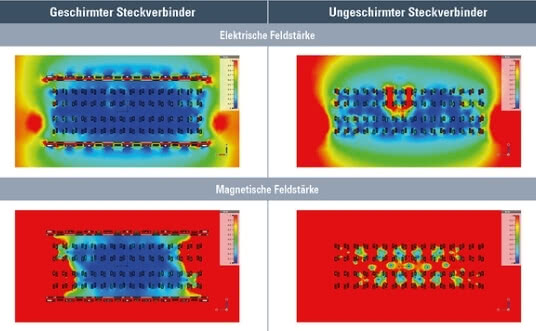

Suure pindalaga varjestuskontseptsioon juhib häirevoolud mitmekordse kontaktimise kaudu mõlemal trükkplaadil usaldusväärselt maandusühendus suunas. Elektrilise ja magnetilise väljatugevuse mõju trükkplaadi konnektoritele saab vastastikinduktiivsus abil selgelt simuleerida. Vastupidisel juhul, kui konnektor võib toimida häireallikana, kaitstakse naaberkomponente ja -osad tõhusalt.
Valmistame teie rakendusele täpselt sobivaid, individuaalseid konnektor'e.
Zero8 SMT-trükkplaatide konnektor tööstuslikuks kasutamiseks
Kas otsite SMT-konnektor, millel on varjestus ja mis on vastupidav ning tagab kindla kontakti? Kas see peaks olema ka teie individuaalsetele nõudmistele kohandatav?

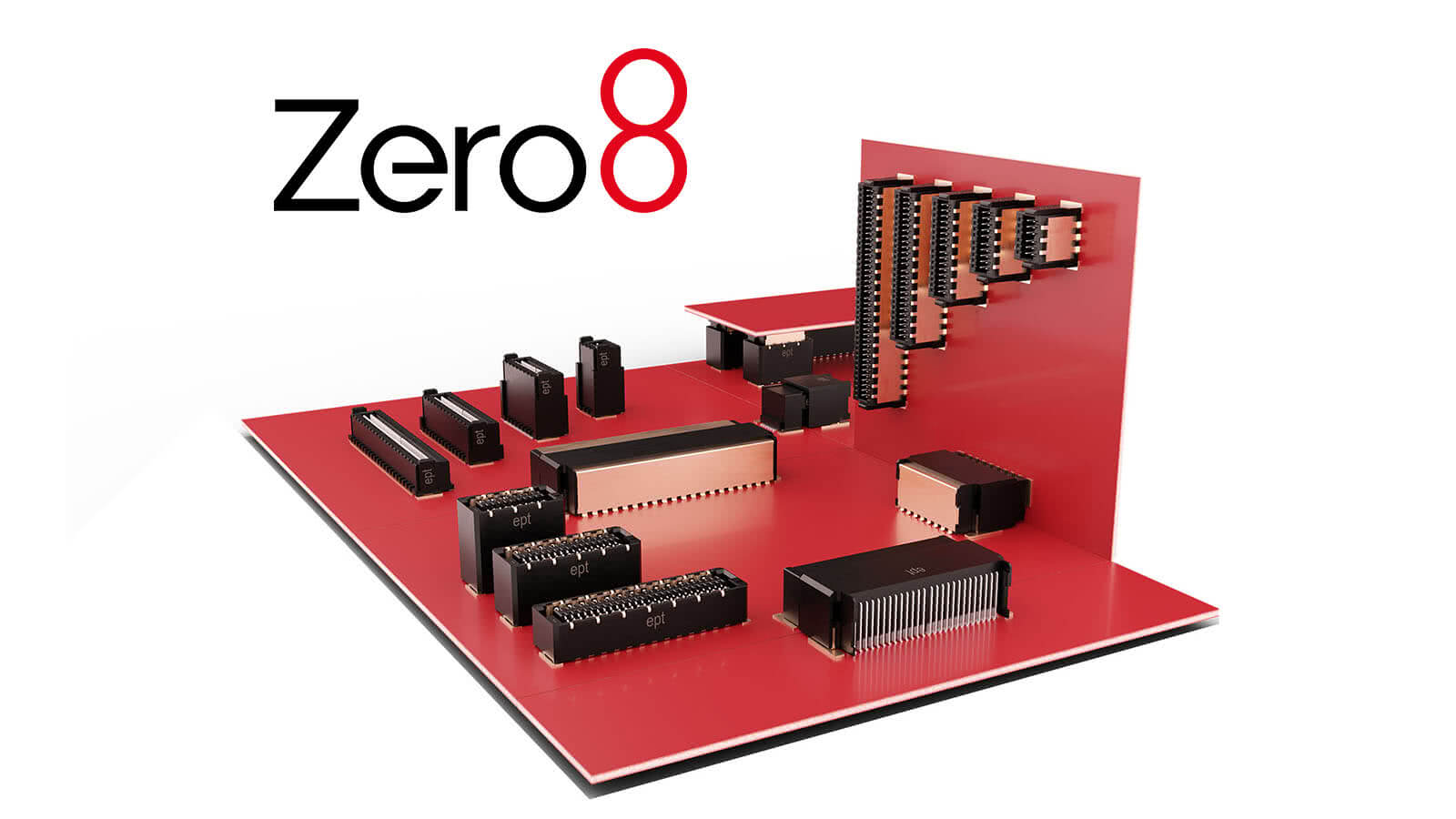

Meie Zero8 trükkplaadikonnektor tooteperekond 0,8 mm samm on välja töötatud nõudlike tööstusrakenduste jaoks ning pakub samas maksimaalset skaleeritavust.
Kohandage SMT, kontaktide arv ja virnastuskõrgus (virnastuskõrgus) konnektor vabalt vastavalt oma individuaalsetele nõudmistele. Samal ajal tagavad meie trükkplaadikonnektor andmeedastuskiiruse (andmeedastuskiirus) 16 Gbit/s. Trükkplaadiühendus on teostatav paralleelselt, täisnurkselt või horisontaalselt. Socket ja Plug pakume tüüpides low-, mid- ja high-profile ning nurgeline, Plug on lisaks saadaval ka tüüp x-high-profile.
Erinevate ehituskõrguste tõttu võimaldavad Zero8 board-to-board-konnektoreid saavutada plaatidevahelised kaugused 6,00 kuni 21,00 mm. ept-konnektor on saadaval 12- kuni 80-pooluselisena. Aga see pole veel kõik: ka varjestus osas on teil valikuvõimalus! Kas mõlemad konnektoripaarid on varjestus või ilma? Või ainult üks pool varjestus? Otsus on teie käes. Kõik Zero8 konnektorid on igal juhul omavahel ühilduvad ja vabalt kombineeritavad, olenemata sellest, kas valite varjestamata või varjestatud konnektor.
KKK: Küsimused ja vastused Zero8 SMT-Leiterplattensteckverbindern kohta
Kuidas saab Zero8 SMT-trükkplaatide konnektor töödelda?Millistel viisidel saab trükkplaate Zero8 SMT-Steckverbindern omavahel ühendada?Milliseid voolu tugevusi saab Zero8-pistikühendustega edastada?Mis teeb uue ühenduskontseptsiooni eriliseks?Mida tähendab ScaleX-tehnoloogia?Millistele andmeedastuskiirustele sobivad Zero8 SMT-konnektor?Milliste rakenduste jaoks sobib varjestatud variant?Kas Zero8 ühenduskontseptsioon kompenseerib minu rakenduses esinevad hälbed?
Kuidas saab Zero8 SMT-trükkplaatide konnektor töödelda?
Zero8-pistikühendussüsteemi töödeldakse SMT-tehnoloogia abil ja seega jootetakse see otse trükkplaatidele. konnektor tarnitakse tavaliselt „tape and reel“-pakendis, mis võimaldab täisautomaatset töötlemist „Pick-and-Place“-meetodil. Zero8-pistikute alumisel küljel asuvad positsioneerimistihvt tagavad täpse paigutuse trükkplaadil. ept tagab lisaks kontaktide koplanaarsuse maksimaalselt 0,1 mm, et kindlustada töötlemisel protsessikindel jootmine.
Millistel viisidel saab trükkplaate Zero8 SMT-Steckverbindern omavahel ühendada?
Zero8-konnektoriperekond' erinevad tüübid võimaldavad trükkplaatide ühendamist paralleelselt, kus virnastuskõrgus on vahemikus 6–21 mm, samuti horisontaalselt või täisnurkne.
Milliseid voolu tugevusi saab Zero8-pistikühendustega edastada?
Tänu kõrgekvaliteedilisele vaskliitmele, millel on suurepärased juhtivusnäitajad, on 50-pooluselise konnektor puhul võimalik voolutugevus kuni 1,7 A ümbritseva õhu temperatuuril 20 °C. Neid väärtusi saavutatakse tavaliselt samm vähemalt 1,27 mm konnektoritel.
Mis teeb uue ühenduskontseptsiooni eriliseks?
Iga pistikupaar (Plug või Socket) sisaldab nii tera- kui ka emane kontakt. See kahekordne kontakt tagab tööstuslikes tingimustes turvalise ja gaasitihe ühenduse ning on vastupidav välistele mõjutustele, nagu löögid, vibratsioon, temperatuuritsüklid, kahjulikud gaasid jne. Kontaktide paigutamine ühtlasele valtsitud pinnale (valtspind) koos kõrgekvaliteedilise pinnaviimistlusega tagab vähemalt 500 ühendusetsüklit (ühendustsükkel) ja vähendab pinna kulumist mikroliikumiste korral.
Mida tähendab ScaleX-tehnoloogia?
Tehnoloogiamärk ScaleX kirjeldab pistikühendussüsteemi skaleeritavust rakenduses ja kontakttehnoloogia eeliseid:
usaldusväärsed mehaanilised ja elektrilised ühendused kahepoolse kontaktisüsteemi
abil; paindlik seadme disain: erinev kontaktide arv, tüübid ja virnastuskõrgused suure ülekattumiskindlusega (efektiivne ühenduspikkus);
mitmekülgsus: varjestatud ja varjestamata versioonides
board-to-board-konnektor; vastupidavus: ühendustehnoloogia, mis tagab suure tolerantside kompenseerimine ja kontaktide
kaitse; andmeedastuskiirus kuni 16 Gbit/s: valikuliselt suletud varjestuskontseptsiooniga, mis tagab kõrge EMÜ-kaitse
Simulatsioonid Zero8-konnektor-süsteemiga kiirusel 16 Gbit/s näitavad suurepärast signaali terviklus'i. S-parameeter on võimalik teie rakendussimulatsioonide jaoks kättesaadavaks teha; palun võtke selleks meiega ühendust aadressil sales@ept.de
Milliste rakenduste jaoks sobib varjestatud variant?
Varjestuskontseptsioon tagab optimaalse elektromagnetilise ühilduvuse (EMÜ) tööstuslikus kasutuses ja sobib kõigile seadmetele, millel on sisemine kiirandmeside ja mis on klassifitseeritud häireallikateks ja/või häireneelduriteks: sagedusmuundurid, toiteallikad, UPS-seadmed, elektriajamid, lülitusseadmed, juhtimissüsteemid, IO-süsteemid, meditsiiniseadmed, mõõtetehnika, sidevahendid, võrgutehnika, andurid, videolevi seadmed.
Kas Zero8 ühenduskontseptsioon kompenseerib minu rakenduses esinevad hälbed?

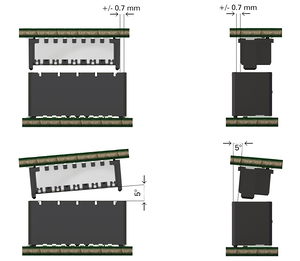

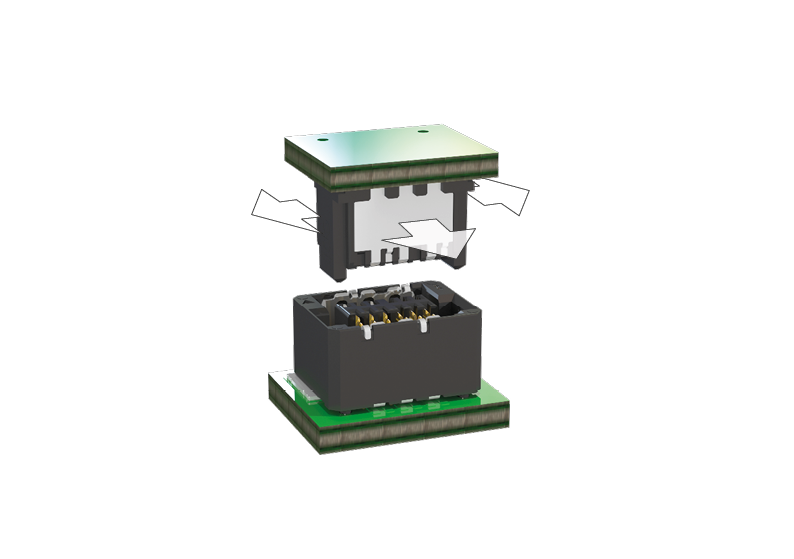

Uus ühenduskontseptsioon tagab paigaldamise ajal suure tolerantsi kompenseerimise (nurknihe kuni 5°, radiaalnihe ± 0,7 mm) ning kompenseerib ka ühendatud olekus seadmepoolseid tolerantstolerantside kompenseerimine ± 0,4 mm x- ja y-suunas ning 1,5 mm z-suunas.
