hm2.0: Ülevaade

Ülevaade faktidest Rakendused hm2.0 tooted Omadused Standard IEC 61076-4-101 Süsteemi modulaarsus Kiirrakendused KKK

Kõvad kontaktid IEC 61076-4-101, sammuga 2 mm

Suur kontaktitihedus: Hm2.0-seeria tiheda kontaktiga pistikühendused on välja töötatud vastavalt rahvusvahelisele standardile IEC 61076-4-101. 2,0 mm sammuga varjestatud pistikühendus sobib rakendustesse, mis nõuavad suurt kontaktitihedust ja usaldusväärsust. Seetõttu on pistikühendussüsteem väga populaarne tagaplaadi valdkonnas. Standardimine tagab pistikühenduste ühilduvuse erinevate tootjate vahel.

Omadused

Lai valik konstruktsioone
Modulaarsed pistikühendused 2 mm
sammuga 5 või 8 signaalirida
12 erinevat kontaktipikkust
Võimalik individuaalne kontaktide
paigutus Saadaval varjestusega
või ilma Andmeedastuskiirus kuni 3,125 Gbit/s
Vastupidav konstruktsioon
Lisatarvikud, nagu kaitsekatted ja koodid

Rakendused

Telekommunikatsioon
Võrgusüsteemid
CompactPCI
Meditsiinitehnika
Tööstusarvutid (IPC)

hm2.0: Ülevaade

Ülevaade faktidest Rakendused hm2.0 tooted Omadused Standard IEC 61076-4-101 Süsteemi modulaarsus Kiirrakendused KKK

lamellid

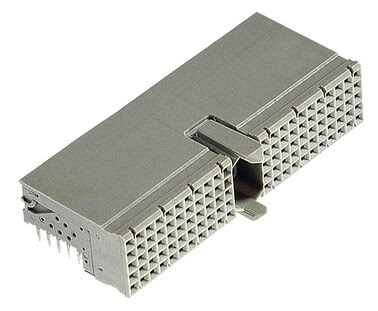

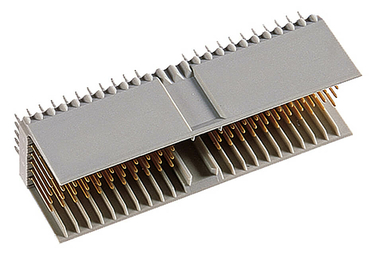

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11000-15

Punktide arv 110, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11300-15

Punktide arv 110, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11305-15

Polügoonide arv 90, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11305-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	90
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11306-15

Polügoonide arv 90, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp A Artikli nr. 244-11306-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	90
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

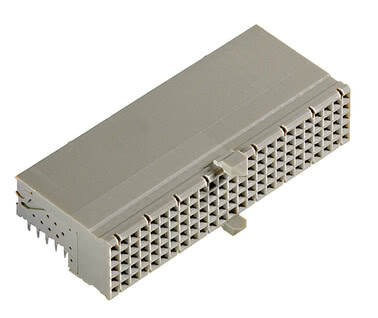

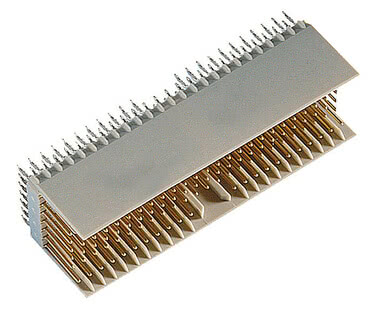

hm2.0 kontaktpistik, tüüp AB25 Artikli nr. 244-61000-15

Polügoonide arv 125, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp AB25 Artikli nr. 244-61000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	125
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp AB25 Artikli nr. 244-61300-15

Polügoonide arv 125, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp AB25 Artikli nr. 244-61300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	125
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

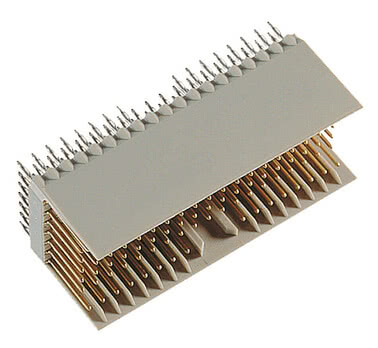

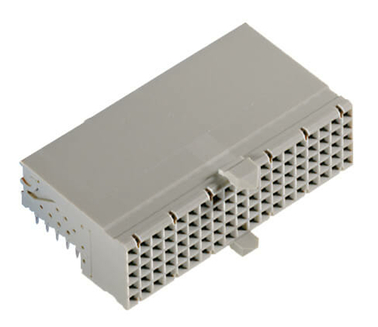

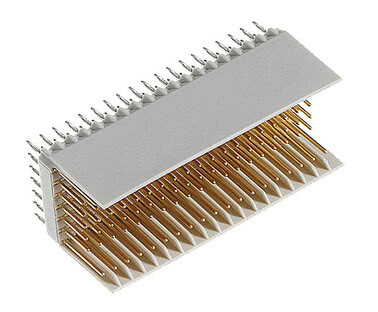

hm2.0 kontaktiriba, mudel AB19 Artikli nr. 244-63000-15

Polügoonide arv 95, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktiriba, mudel AB19 Artikli nr. 244-63000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	95
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktiriba, mudel AB19 Artikli nr. 244-63300-15

Polügoonide arv 95, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktiriba, mudel AB19 Artikli nr. 244-63300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	95
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

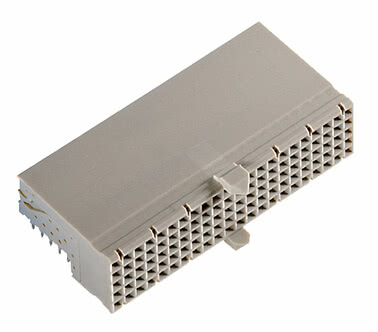

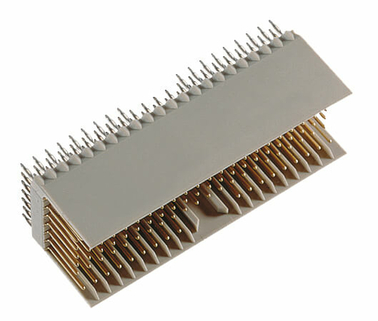

hm2.0 kontaktpistik, tüüp AB22 Artikli nr. 244-62000-15

Punktide arv 110, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp AB22 Artikli nr. 244-62000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp AB22 Artikli nr. 244-62300-15

Punktide arv 110, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

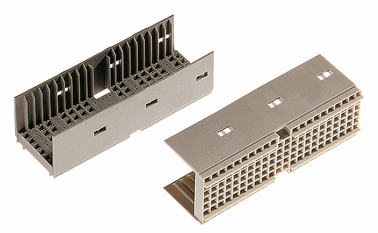

hm2.0 kontaktpistik, tüüp AB22 Artikli nr. 244-62300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

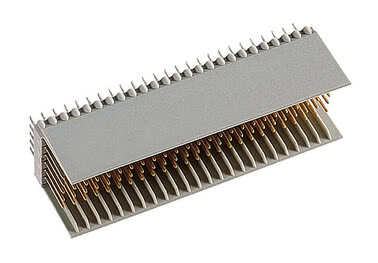

hm2.0 kontaktpistik, tüüp B25 Artikli nr. 244-21000-15

Polügoonide arv 125, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp B25 Artikli nr. 244-21000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	125
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp B25 Artikli nr. 244-21300-15

Polügoonide arv 125, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp B25 Artikli nr. 244-21300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	125
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

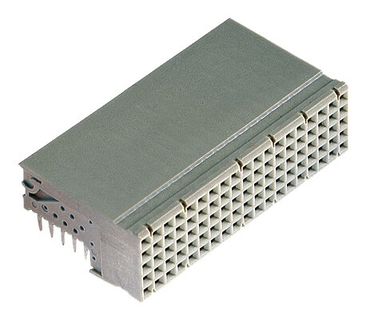

hm2.0 kontaktpistik, tüüp B19 Artikli nr. 244-23000-15

Polügoonide arv 95, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp B19 Artikli nr. 244-23000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	95
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp B19 Artikli nr. 244-23300-15

Polügoonide arv 95, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp B19 Artikli nr. 244-23300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	95
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

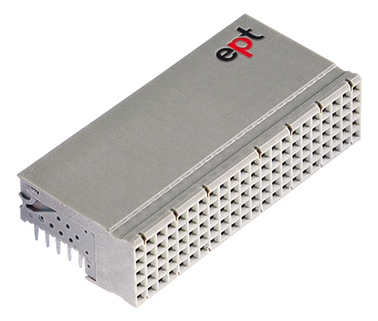

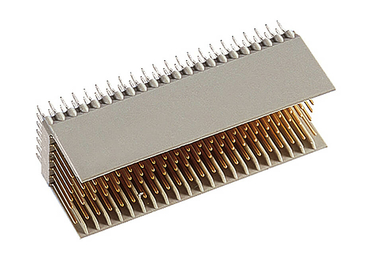

hm2.0 kontaktpistik, tüüp B22 Artikli nr. 244-22000-15

Punktide arv 110, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp B22 Artikli nr. 244-22000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp B22 Artikli nr. 244-22300-15

Punktide arv 110, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp B22 Artikli nr. 244-22300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

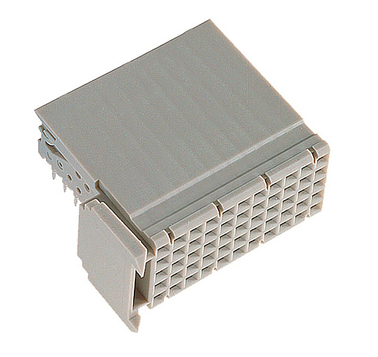

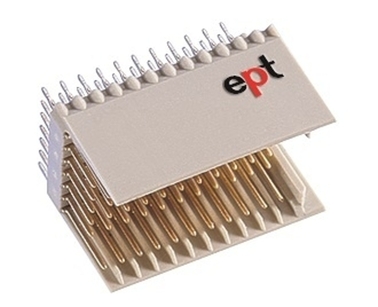

hm2.0 kontaktpistik, tüüp C Artikli nr. 244-31000-15

Polügoonide arv 55, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp C Artikli nr. 244-31000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	55
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp C Artikli nr. 244-31300-15

Polügoonide arv 55, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, varjestusega, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp C Artikli nr. 244-31300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	55
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

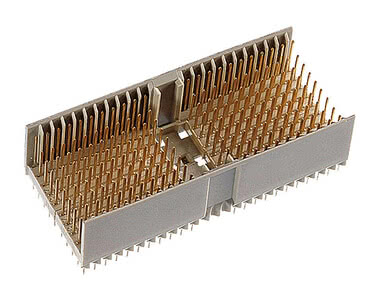

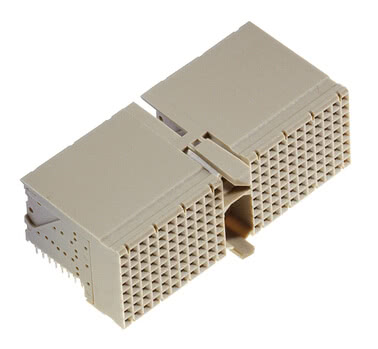

hm2.0 kontaktpistik, tüüp D Artikli nr. 246-11000-15

Koguarv 176, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp D Artikli nr. 246-11000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	176
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp D Artikli nr. 246-11300-15

Koguarv 176, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp D Artikli nr. 246-11300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	176
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

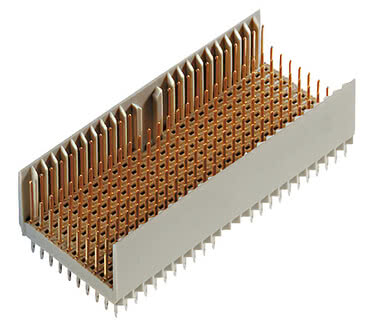

hm2.0 kontaktpistik, tüüp DE Artikli nr. 246-61000-15

Polügoonide arv 200, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp DE Artikli nr. 246-61000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	200
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp DE Artikli nr. 246-61300-15

Polügoonide arv 200, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp DE Artikli nr. 246-61300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	200
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

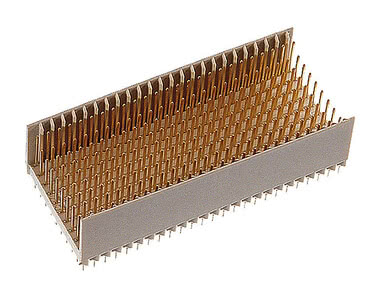

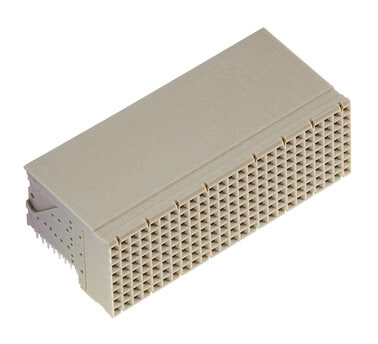

hm2.0 kontaktpistik, tüüp E Artikli nr. 246-21000-15

Polügoonide arv 200, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp E Artikli nr. 246-21000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	200
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp E Artikli nr. 246-21300-15

Polügoonide arv 200, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp E Artikli nr. 246-21300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	200
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

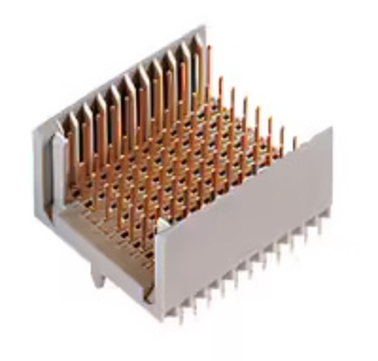

hm2.0 kontaktpistik, tüüp F Artikli nr. 246-31000-15

Koguarv 88, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp F Artikli nr. 246-31000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	88
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp F Artikli nr. 246-31300-15

Koguarv 88, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, saadaval nii varjestusega kui ka ilma, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp F Artikli nr. 246-31300-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	88
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

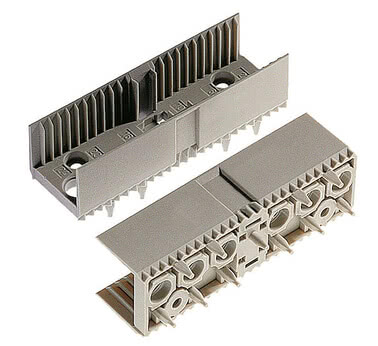

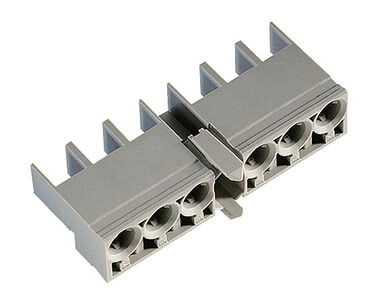

hm2.0 kontaktpistik, tüüp L Artikli nr. 244-51000

trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Võimsus

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp L Artikli nr. 244-51000 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

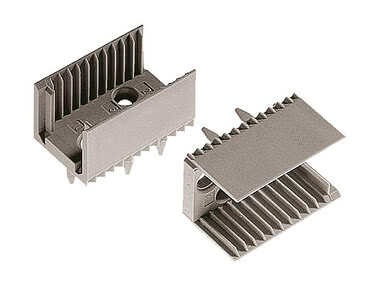

hm2.0 kontaktpistik, tüüp N Artikli nr. 244-52000

trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Võimsus

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp N Artikli nr. 244-52000 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 kontaktpistik, tüüp A15 Artikli nr. 244-13000-15

Polügoonide arv 60, Ühenduspikkus 2,9 mm, trükkplaadi paksus vähemalt 1,44 mm, ilma varjestuseta, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 kontaktpistik, tüüp A15 Artikli nr. 244-13000-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	60
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,6 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

noalauad

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11010-15

Punktide arv 110, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11310-15

Koguarv 154, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11322-15

Koguarv 154, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11322-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11323-15

Koguarv 100, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11323-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	100
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11360-15F

Koguarv 154, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11360-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11709-15F

Koguarv 100, Ühendusosa pikkus 16 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11709-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	100
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	16 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11710-15F

Koguarv 154, Ühendusosa pikkus 16 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11710-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	16 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11715-15F

Koguarv 154, Ühendusosa pikkus 16 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11715-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	16 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11734-15F

Koguarv 154, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11734-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61010-15

Polügoonide arv 125, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	125
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61310-15

Koguarv 169, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	169
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61320-15

Koguarv 169, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61320-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	169
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61360-15F

Koguarv 169, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB25 Artikli nr. 243-61360-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	169
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63010-15

Polügoonide arv 95, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	95
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63310-15

Koguarv 127, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	127
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63320-15

Koguarv 127, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63320-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	127
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63360-15F

Koguarv 127, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB19 Artikli nr. 243-63360-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	127
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62010-15

Punktide arv 110, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62310-15

Koguarv 146, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	146
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62320-15

Koguarv 146, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62320-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	146
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62360-15F

Koguarv 146, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel AB22 Artikli nr. 243-62360-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	146
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21010-15

Polügoonide arv 125, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	125
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21020-15

Polügoonide arv 125, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21020-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	125
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21310-15

Polügoonide arv 175, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	175
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21320-15

Polügoonide arv 175, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp B25 Artikli nr. 243-21320-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	175
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23310-15

Polügoonide arv 95, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	95
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23320-15

Koguarv 133, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23320-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	133
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23360-15F

Koguarv 133, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23360-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	133
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23361-15F

Koguarv 133, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23361-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	133
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23371-15F

Koguarv 133, Ühendusosa pikkus 16 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23371-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	133
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	16 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23700-15F

Koguarv 133, Ühendusosa pikkus 16 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23700-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	133
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	16 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23716-15F

Koguarv 133, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B19 Artikli nr. 243-23716-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	133
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22310-15

Koguarv 154, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22311-15

Koguarv 154, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22311-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22312-15

Lehekülgede arv 132, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22312-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	132
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22320-15

Koguarv 154, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22320-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22351-15F

Lehekülgede arv 132, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22351-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	132
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22360-15F

Koguarv 154, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22360-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22361-15F

Koguarv 154, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22361-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22371-15F

Koguarv 154, Ühendusosa pikkus 16 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22371-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	16 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22734-15F

Koguarv 154, Ühendusosa pikkus 14,5 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel B22 Artikli nr. 243-22734-15F - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	14,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31010-15

Polügoonide arv 55, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	55
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31020-15

Polügoonide arv 55, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31020-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	55
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31310-15

Punktide arv 77, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	77
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31320-15

Punktide arv 77, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp C Artikli nr. 243-31320-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	77
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp D Artikli nr. 245-11010-15

Koguarv 176, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp D Artikli nr. 245-11010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	176
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp D Artikli nr. 245-11310-15

Polearv 220, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp D Artikli nr. 245-11310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	220
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp DE Artikli nr. 245-61010-15

Polügoonide arv 200, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp DE Artikli nr. 245-61010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	200
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp DE Artikli nr. 245-61310-15

Koguarv 244, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp DE Artikli nr. 245-61310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	244
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp E Artikli nr. 245-21010-15

Polügoonide arv 200, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp E Artikli nr. 245-21010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	200
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp E Artikli nr. 245-21310-15

Polügoonide arv 250, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp E Artikli nr. 245-21310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	250
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp F Artikli nr. 245-31010-15

Koguarv 88, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp F Artikli nr. 245-31010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	88
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp F Artikli nr. 245-31310-15

Punktide arv 110, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp F Artikli nr. 245-31310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	110
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp L Artikli nr. 243-51000

trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Võimsus

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp L Artikli nr. 243-51000 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel M Artikli nr. 243-41010-15

Polügoonide arv 55, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Võimsus

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel M Artikli nr. 243-41010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	55
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel M Artikli nr. 243-41310-15

Punktide arv 77, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Võimsus

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel M Artikli nr. 243-41310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	77
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp N Artikli nr. 243-52000

trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Võimsus

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp N Artikli nr. 243-52000 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel A15 Artikli nr. 243-13010-15

Polügoonide arv 60, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel A15 Artikli nr. 243-13010-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	60
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel A15 Artikli nr. 243-13020-15

Polügoonide arv 60, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel A15 Artikli nr. 243-13020-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	60
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, mudel A15 Artikli nr. 243-13310-15

Lehekülgede arv 84, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, mudel A15 Artikli nr. 243-13310-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	84
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11321-15

Koguarv 154, Ühenduskaabli pikkus 3,7 mm, trükkplaatide paksusele > 2,2 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 pistikupesa, tüüp A Artikli nr. 243-11321-15 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	154
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,7 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
CTI väärtus IEC 60112	200
Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Kontakt: maks. 0,75 N, varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Kontakt: vähemalt 0,15 N, varjestus: vähemalt 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Õhu- ja sõiduulatuskaugus	≥ 0,8 mm
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

Tarvikud

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8011

hm-põrandaliistudele, Pähklipruun RAL 8011

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8011 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8012

hm-põrandaliistudele, Maasikapunane RAL 3018, Telefoniside spetsifikatsioon

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8012 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8013

hm-põrandaliistudele, Sinililla RAL 4005

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8013 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8014

hm-põrandaliistudele, Brilliant-sinine RAL 5007, 5,0 V cPCI

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8014 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8021

hm-põrandaliistudele, Reseda roheline RAL 6011

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8021 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8031

hm-põrandaliistudele, Kadmiumkollane RAL 1021, 3,3 V cPCI

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8031 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8032

hm-põrandaliistudele, Kiltkivihall RAL 7015

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8032 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8033

hm-põrandaliistudele, Teras sinine RAL 5011

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8033 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8034

hm-põrandaliistudele, Pastelloranž RAL 2003

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8034 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8041

hm-põrandaliistudele, Okerkollane RAL 1024

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismoodul, pistikupesa Artikli nr. 244-8041 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8011

hm-mõõturite jaoks, Pähklipruun RAL 8011

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8011 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8012

hm-mõõturite jaoks, Maasikapunane RAL 3018, Telefoniside spetsifikatsioon

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8012 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8013

hm-mõõturite jaoks, Sinililla RAL 4005

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8013 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8014

hm-mõõturite jaoks, Brilliant-sinine RAL 5007, 5,0 V cPCI

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8014 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8021

hm-mõõturite jaoks, Reseda roheline RAL 6011

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8021 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8031

hm-mõõturite jaoks, Kadmiumkollane RAL 1021, 3,3 V cPCI

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8031 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8032

hm-mõõturite jaoks, Kiltkivihall RAL 7015

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8032 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8033

hm-mõõturite jaoks, Teras sinine RAL 5011

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8033 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8034

hm-mõõturite jaoks, Pastelloranž RAL 2003

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8034 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8041

hm-mõõturite jaoks, Okerkollane RAL 1024

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 kodeerimismooduliga pistikupesa Artikli nr. 243-8041 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, tüüp A Artikli nr. 244-11600-1

22 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, tüüp A Artikli nr. 244-11600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	22
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, mudel B25 Artikli nr. 244-21600-1

25 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, mudel B25 Artikli nr. 244-21600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	25
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, mudel B19 Artikli nr. 244-23600-1

19 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, mudel B19 Artikli nr. 244-23600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	19
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, mudel B22 Artikli nr. 244-22600-1

22 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, mudel B22 Artikli nr. 244-22600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	22
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, tüüp C Artikli nr. 244-31600-1

11 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, tüüp C Artikli nr. 244-31600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	11
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, mudel D Artikli nr. 246-11600-1

22 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, mudel D Artikli nr. 246-11600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	22
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, tüüp E Artikli nr. 246-21600-1

25 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, tüüp E Artikli nr. 246-21600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	25
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 alumine kaitseplaat, tüüp F Artikli nr. 246-31600-1

11 kontakti, Ühenduskaabli pikkus 3,4 mm, trükkplaadi paksus vähemalt 1,44 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

hm2.0 alumine kaitseplaat, tüüp F Artikli nr. 246-31600-1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Kvaliteedi tase	2
Kontaktide arv	11
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	Pronks

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	Varjestus: maks. 1 N
Tõmbejõud kontakti kohta	Varjestus: min. 0,15 N
Kasutusiga	> 250 ühendus- ja lahtiühendustsüklit

Elektriline

Tegevusvool	1,5 A temperatuuril +20 °C, 1,0 A temperatuuril +70 °C
Kontakttakistus	kuni 20 mΩ
Isolatsioonikindlus	vähemalt 10⁴ MΩ
Testpinge	750 V (keskmine ruutväärtus)
Andmete edastamine	3,125 Gbit/s

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud A Artikli nr. 243-5525-1/1

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud A Artikli nr. 243-5525-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud A Artikli nr. 243-5525-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud A Artikli nr. 243-5525-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud A Artikli nr. 243-5525-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud A Artikli nr. 243-5525-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud A Artikli nr. 243-5525-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud A Artikli nr. 243-5525-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud A Artikli nr. 243-5525-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud A Artikli nr. 243-5525-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB19 Artikli nr. 243-5719-1/1

hm AB Isolierkoerper fuer Uebergabesteckzonen Foto

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB19 Artikli nr. 243-5719-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB19 Artikli nr. 243-5719-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB19 Artikli nr. 243-5719-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB19 Artikli nr. 243-5719-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB19 Artikli nr. 243-5719-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB19 Artikli nr. 243-5719-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB19 Artikli nr. 243-5719-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB19 Artikli nr. 243-5719-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB19 Artikli nr. 243-5719-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB22 Artikli nr. 243-5722-1/1

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB22 Artikli nr. 243-5722-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB22 Artikli nr. 243-5722-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB22 Artikli nr. 243-5722-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB22 Artikli nr. 243-5722-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB22 Artikli nr. 243-5722-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB22 Artikli nr. 243-5722-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB22 Artikli nr. 243-5722-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB22 Artikli nr. 243-5722-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB22 Artikli nr. 243-5722-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB25 Artikli nr. 243-5725-1/1

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB25 Artikli nr. 243-5725-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB25 Artikli nr. 243-5725-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB25 Artikli nr. 243-5725-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB25 Artikli nr. 243-5725-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB25 Artikli nr. 243-5725-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB25 Artikli nr. 243-5725-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB25 Artikli nr. 243-5725-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud AB25 Artikli nr. 243-5725-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud AB25 Artikli nr. 243-5725-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B25 Artikli nr. 243-5625-1/1

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B25 Artikli nr. 243-5625-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B25 Artikli nr. 243-5625-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B25 Artikli nr. 243-5625-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B25 Artikli nr. 243-5625-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B25 Artikli nr. 243-5625-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B25 Artikli nr. 243-5625-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B25 Artikli nr. 243-5625-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B25 Artikli nr. 243-5625-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B25 Artikli nr. 243-5625-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B19 Artikli nr. 243-5619-1/1

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B19 Artikli nr. 243-5619-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B19 Artikli nr. 243-5619-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B19 Artikli nr. 243-5619-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B19 Artikli nr. 243-5619-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B19 Artikli nr. 243-5619-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B19 Artikli nr. 243-5619-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B19 Artikli nr. 243-5619-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B19 Artikli nr. 243-5619-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B19 Artikli nr. 243-5619-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B22 Artikli nr. 243-5622-1/1

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B22 Artikli nr. 243-5622-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B22 Artikli nr. 243-5622-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B22 Artikli nr. 243-5622-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B22 Artikli nr. 243-5622-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B22 Artikli nr. 243-5622-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B22 Artikli nr. 243-5622-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B22 Artikli nr. 243-5622-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud B22 Artikli nr. 243-5622-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud B22 Artikli nr. 243-5622-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud C Artikli nr. 243-5511-1/1

trükkplaatide paksusele 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud C Artikli nr. 243-5511-1/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud C Artikli nr. 243-5511-2/1

trükkplaatide paksusele 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud C Artikli nr. 243-5511-2/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud C Artikli nr. 243-5511-3/1

trükkplaatide paksusele > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud C Artikli nr. 243-5511-3/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud C Artikli nr. 243-5511-4/1

trükkplaatide paksusele 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud C Artikli nr. 243-5511-4/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

hm2.0 Shroud C Artikli nr. 243-5511-5/1

trükkplaatide paksusele < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testitud vastavalt standardile IEC 61076-4-101

Täisnurkne

Näita rohkem toote üksikasju

hm2.0 Shroud C Artikli nr. 243-5511-5/1 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	IEC 61076-4-101
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?

Taotlege kohandatud ühendusi

" Ei ole see sinu jaoks õige? Taotle nüüd kohandatud pistikut!

Username:

Suur tänu! Me vaatame Teie soovid läbi ja võtame Teiega ühendust.

Kui Teil on küsimusi, oleme Teile alati kättesaadavad e-posti või telefoni teel.

Sobivat toodet ei leitud – küsi toodet kohe:

Tärniga (*) märgitud väljad on kohustuslikud.

Ettevõte *

Tervitus

Eesnimi *

Nimi *

Street *

POSTIINFO *

Asukoht *

Riik *

e-mail *

Telefon *

Tootenõuded *

Meie privaatsuspoliitika on kättesaadav siin.

Omadused

hm2.0 pistikühendusi kasutatakse muu hulgas CompactPCI-süsteemides. Tegemist on PICMG standardiga, mis on mõeldud passiivse tagaplaadiga 19-tollise tehnoloogia tippklassi süsteemidele. Tänu oma vastupidavale konstruktsioonile ja andmeedastuskiirusele kuni 3,125 Gbit/s sobivad need kõrgetele nõudmistele jõudluse, vastupidavuse ja töökindluse osas. hm2.0 pistikühendust kasutatakse üha enam ka tööstuslikes rakendustes, kuna see on robustne pistikusüsteem ja 2 mm rasteriga suure kontaktitihedusega. Pistikühendus on saadaval 5 või 8 signaalireaga ja 12 erineva kontaktipikkusega.

hm20 Federleiste — hm2.0 tüüpi A pistikupesa
Ülevaade üksikasjadest

hm20 Messerleiste — hm2.0 tüüpi A pistikupesa
Ülevaade üksikasjadest

5 sisemist kontaktirida signaaliedastuseks

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Valmistame teie rakendusele sobivaid, täpselt sobivaid ja individuaalseid pistikühendusi.

muu polaaride arv
muud korpuse kõrgused
alternatiivsed kontaktide kattekihid

Küsige individuaalset pistikühendust

Standard IEC 61076-4-101

Kõva meetrilise ept hm2.0 pistikühenduste seeria on välja töötatud ja toodetud vastavalt rahvusvahelisele standardile IEC 61076-4-101. Seega on kasutajatele tagatud ülemaailmne standard trükkplaatide ühendamiseks mitmepooluste pistikühenduste abil. Trükkplaate saab süsteemist süsteemi vahetada ilma probleemideta. Olulised parameetrid, nagu kinnitus, varjestus ja kodeering, jäävad rakenduse piires ühilduvaks.

ept hm2.0 pistikühendused on ehitatud 2 mm metrilise rasteriga. Neid pistikühendusi saab probleemideta üksteise järel paigutada, ilma et 2 mm raster liideste juures katkeks. Selline vahekauguse paigutus pakub eelkõige trükkplaadi projekteerimisel eeliseid, kuna üksikutes pistikmoodulites ei teki ruumikaotust.

Moodulid A, D, L ja M on varustatud multifunktsionaalse plokiga. See võtab vastu standardiga ette nähtud kodeerimissisestused. Valatud juhikud tagavad noa- ja vedruribade õige suunamise üksteise suhtes ning kaitse pööramise eest enne kontaktide loomist. Kodeerimissisendid lukustatakse ja vabastatakse lihtsa pistmis- ja tõmbevahendi abil.

ept pakub hm2.0 noaribade jaoks nelja erinevat pikkust ühenduspoolele ja kolme pikkust pistmispoolele. Erinevad ühenduspikkused on vajalikud selleks, et moodulite ühendamisel või lahtiühendamisel saaks esimesena luua või katkestada teatud signaali- või maandusjuhtmed. 11,25 mm pikki ühendusi kasutatakse peamiselt varjestusridadele z ja f.

Parema järjestamise ja pistikühenduste väänumise vältimise eesmärgil on isolatsioonikorpused otstes varustatud faasidega. Need faasid tagavad täpse paigutuse trükkplaadil ja annavad moodulitele omavahel vajaliku tuge. Trükkplaatide

segiajamise vältimiseks on pistikühenduste kodeerimine kaasaegses BUS-süsteemis hädavajalik. Kodeerimise võimalus on juba sätestatud standardis IEC 61076-4-101. Nn kodeerimissisestusi saab käsitsi klõpsata pistikühenduste tüüpide A, D, L ja M multifunktsioonilisse plokki. Erinevad sisestused on värviga märgistatud ja seetõttu visuaalselt kiiresti äratuntavad.

hm2.0 süsteemi modulaarsus

ept hm2.0 moodulid pakuvad mitmeid võimalusi suure kontaktitiheduse optimeerimiseks. Eriti koaksiaal- või kiudoptiliste ühendustega kombineerituna. Tüübi A moodulit
kasutades on võimalik valmistada 50 mm pikkuseid pistikühendusi 25 mm sammuga kuni mis tahes kogupikkuseni.
Pistikühendused multifunktsionaalse plokiga (tüübid A, M, L) paigutatakse eelistatavalt pistikühenduste rea algusse. Tüübi B moodulit paigutatakse aga ainult teiste moodulite vahele. Tüüpide C ja
N 25 mm mooduleid paigutatakse nende vastupooluse kaitse tõttu pistikühenduste rea lõppu. Moodulite õige ühendamine tagatakse multifunktsionaalploki kodeerimissisendite ning tüüpide C ja N moodulite abil.

hm2.0 kiirrakenduste jaoks

Ept-i hm2.0-pistikühendustega on võimalik realiseerida kiirühendusi. Allpool toodud tingimustel on tõendatult saavutatud andmeedastuskiirusi kuni 3,125 Gbit/s.

Kaks ept hm2.0
pistikupaarid Kaks standardse FR4-plaati paksusega 1,6 mm ja juhtme pikkusega 115 mm
Üks standardne FR4-tagaplaat paksusega 4,4 mm ja juhtme pikkusega 400 mm Rakenduse
projekteerimisel tuleb erilist tähelepanu pöörata ühendushäiretele, ruumiefektile, nahk-efektile ja dielektrilistele kadudele

Me pakume teile meeleldi täpsemat teavet ja asjakohast erialast kirjandust hm2.0-pistikühendustega seotud kiirühenduste kohta. Võtke meiega ühendust.

KKK: Küsimused ja vastused hm2.0 kohta

Millistele andmeedastuskiirustele sobivad hm2.0-pistikühendused? Kas hm2.0 tagaplaadi süsteemiga on võimalik suruda mõlemalt poolt sama trükkplaadi avasse?

Millistele andmeedastuskiirustele sobivad hm2.0-pistikühendused?

hm2.0-pistikühendused võimaldavad andmeedastuskiirust kuni 3,125 Gbit/s.

Kas hm2.0 tagaplaadi süsteemiga on võimalik suruda mõlemalt poolt sama trükkplaadi avasse?

Ei, kahjuks ei ole see võimalik. Oleme selleks aga leidnud teise lahenduse. Sirged pistikuribad on saadaval ka pikkade kontaktidega. See tähendab, et pärast sissepressimist pressitakse tagaplaadi tagaküljele veel üks kaitsekate. Seega saab tagaküljelt ühendada ka nn tagumisi üleminekukaarte.
