PC/104: ülevaade

Ülevaade faktidest Rakendused PC/104 tooted Omadused PC/104 standard Arendaja vaatenurk KKK

PC/104, PC/104-Plus

PC/104 ja PC/104-Plus on tööstusarvutites kasutatavate arvutimoodulite (CoM) standardid. Erinevalt teistest tuntud vormifaktoritest paigaldatakse need moodulid üksteise peale. Nii on võimalik luua keerukaid arvutisüsteeme. PC/104 ja PC/104-Plus pakuvad täielikku riist- ja tarkvarakompatibiliteeti äärmiselt väikeses vormifaktoris (96 mm x 90 mm) koos standardiseeritud bussisüsteemiga (ISA). Tänu sellele standardimisele saab erinevaid PC/104-kaarte koos kasutada, et täita kindlaksmääratud ülesandeid.

Omadused

ept-i tõestatud sissepressimistehnoloogia koos Tcom press®

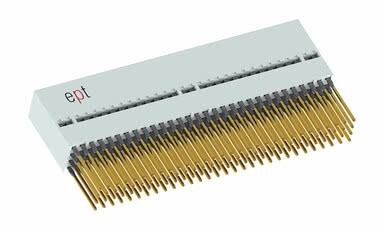

PC/104-Plusiga, saadaval ka 22 mm vahekaugusega;

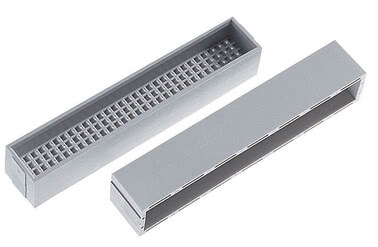

lisatarvikuna ka kaitsekatted
; võimalikud muudatused kontaktide arvu ja/või
mehaanilise koormusvõime osas; 2,54 mm vahekaugus

Rakendused

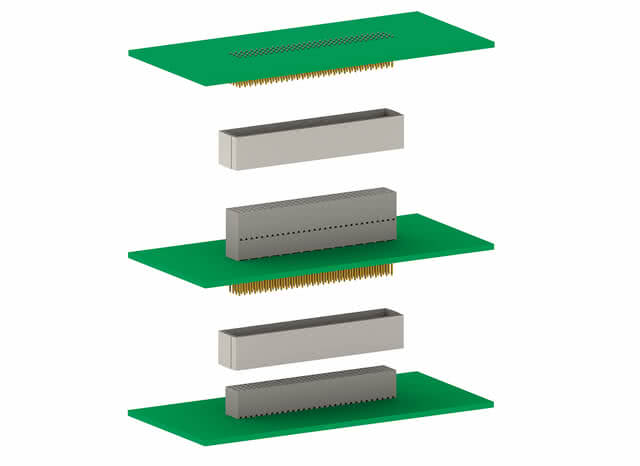

Plaadi-plaadi ühendus trükkplaatide vahekaugusega 15,24 mm ja 22 mm

PC/104: ülevaade

Ülevaade faktidest Rakendused PC/104 tooted Omadused PC/104 standard Arendaja vaatenurk KKK

PC/104 pistikupesa

PC/104 pistikupesa Artikli nr. 962-40202-03

Ühenduskaabli pikkus 3,4 mm, Koguarv 40, Kvaliteediklass 3

Paralleelne

Joodetud läbiva augu katmine

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-40202-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	3
Kontaktide arv	40
Ühendustehnoloogia	Jootmistehnika
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-40206-03

Ühenduskaabli pikkus 3,4 mm, Koguarv 40, Kvaliteediklass 2

Paralleelne

Joodetud läbiva augu katmine

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-40206-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	2
Kontaktide arv	40
Ühendustehnoloogia	Jootmistehnika
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-40322-03

Ühenduskaabli pikkus 3,4 mm, Polügoonide arv 64, Kvaliteediklass 3

Paralleelne

Joodetud läbiva augu katmine

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-40322-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	3
Kontaktide arv	64
Ühendustehnoloogia	Jootmistehnika
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-40326-03

Ühenduskaabli pikkus 3,4 mm, Polügoonide arv 64, Kvaliteediklass 2

Paralleelne

Joodetud läbiva augu katmine

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-40326-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	2
Kontaktide arv	64
Ühendustehnoloogia	Jootmistehnika
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60202-03

Ühenduskaabli pikkus 3,4 mm, Koguarv 40, Kvaliteediklass 3

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60202-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	3
Kontaktide arv	40
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60202-12

Ühenduskaabli pikkus 12,2 mm, Koguarv 40, Kvaliteediklass 3

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60202-12 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	3
Kontaktide arv	40
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	12,2 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60206-03

Ühenduskaabli pikkus 3,4 mm, Koguarv 40, Kvaliteediklass 2

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60206-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	2
Kontaktide arv	40
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60206-12

Ühenduskaabli pikkus 12,2 mm, Koguarv 40, Kvaliteediklass 2

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60206-12 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	2
Kontaktide arv	40
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	12,2 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60322-03

Ühenduskaabli pikkus 3,4 mm, Polügoonide arv 64, Kvaliteediklass 3

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60322-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	3
Kontaktide arv	64
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60322-12

Ühenduskaabli pikkus 12,2 mm, Polügoonide arv 64, Kvaliteediklass 3

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60322-12 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	3
Kontaktide arv	64
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	12,2 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60326-03

Ühenduskaabli pikkus 3,4 mm, Polügoonide arv 64, Kvaliteediklass 2

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60326-03 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	2
Kontaktide arv	64
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	3,4 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104 pistikupesa Artikli nr. 962-60326-12

Ühenduskaabli pikkus 12,2 mm, Polügoonide arv 64, Kvaliteediklass 2

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104 pistikupesa Artikli nr. 962-60326-12 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104
Kvaliteedi tase	2
Kontaktide arv	64
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	12,2 mm
PCB vahekaugus	15,24 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,54 mm
Sisestusjõud ühe kontakti kohta	maks. 0,9 N
Tõmbejõud kontakti kohta	min 0,6 N

Elektriline

Tegevusvool	maks. 1,9 A
Tööpinge	150 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	1,2 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104-Plus pistikupesa

PC/104-Plus pistikupesa Artikli nr. 272-30000-31

Ühenduskaabli pikkus 2,8 mm, Polügoonide arv 60, Kvaliteediklass 3

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104-Plus pistikupesa Artikli nr. 272-30000-31 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kvaliteedi tase	3
Kontaktide arv	60
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,8 mm
PCB vahekaugus	15,24 mm ja 22 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	maks. 1,5 N
Tõmbejõud kontakti kohta	vähemalt 0,3 N

Elektriline

Tegevusvool	maks. 1,7 A
Tööpinge	100 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,5 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104-Plus pistikupesa

PC/104-Plus pistikupesa Artikli nr. 264-40303-02

Ühenduskaabli pikkus 2,8 mm, Polügoonide arv 120, Kvaliteediklass 3

Paralleelne

Joodetud läbiva augu katmine

Näita rohkem toote üksikasju

PC/104-Plus pistikupesa Artikli nr. 264-40303-02 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kvaliteedi tase	3
Kontaktide arv	120
Ühendustehnoloogia	Jootmistehnika
Ühenduse pikkus	2,8 mm
PCB vahekaugus	15,24 mm ja 22 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	maks. 1,5 N
Tõmbejõud kontakti kohta	vähemalt 0,3 N

Elektriline

Tegevusvool	maks. 1,7 A
Tööpinge	100 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,5 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104-Plus pistikupesa Artikli nr. 264-60303-02

Ühenduskaabli pikkus 2,8 mm, Polügoonide arv 120, Kvaliteediklass 3

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104-Plus pistikupesa Artikli nr. 264-60303-02 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kvaliteedi tase	3
Kontaktide arv	120
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,8 mm
PCB vahekaugus	15,24 mm ja 22 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	maks. 1,5 N
Tõmbejõud kontakti kohta	vähemalt 0,3 N

Elektriline

Tegevusvool	maks. 1,7 A
Tööpinge	100 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,5 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104-Plus pistikupesa Artikli nr. 264-60303-12

Ühendusosa pikkus 12 mm, Polügoonide arv 120, Kvaliteediklass 3

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104-Plus pistikupesa Artikli nr. 264-60303-12 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kvaliteedi tase	3
Kontaktide arv	120
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	12 mm
PCB vahekaugus	15,24 mm ja 22 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	maks. 1,5 N
Tõmbejõud kontakti kohta	vähemalt 0,3 N

Elektriline

Tegevusvool	maks. 1,7 A
Tööpinge	100 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,5 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

PC/104-Plus pistikupesa 22 mm

PC/104-Plus pistikupesa 22 mm Artikli nr. 264-61303-02

Ühenduskaabli pikkus 2,8 mm, Polügoonide arv 120, Kvaliteediklass 3, 22 mm trükkplaadi vahekaugusele

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104-Plus pistikupesa 22 mm Artikli nr. 264-61303-02 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kvaliteedi tase	3
Kontaktide arv	120
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	2,8 mm
PCB vahekaugus	22 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	maks. 1,5 N
Tõmbejõud kontakti kohta	vähemalt 0,3 N

Elektriline

Tegevusvool	maks. 1,7 A
Tööpinge	100 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,5 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

PC/104-Plus pistikupesa 22 mm Artikli nr. 264-61303-12

Ühendusosa pikkus 12 mm, Polügoonide arv 120, Kvaliteediklass 3, 22 mm trükkplaadi vahekaugusele

Paralleelne

Press-fit tehnoloogia

Näita rohkem toote üksikasju

PC/104-Plus pistikupesa 22 mm Artikli nr. 264-61303-12 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kvaliteedi tase	3
Kontaktide arv	120
Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	12 mm
PCB vahekaugus	22 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0
Kontaktandmed	vaskliit

Mehhaaniline

Ruudustiku mõõde	2,0 mm
Sisestusjõud ühe kontakti kohta	maks. 1,5 N
Tõmbejõud kontakti kohta	vähemalt 0,3 N

Elektriline

Tegevusvool	maks. 1,7 A
Tööpinge	100 V
Kontakttakistus	< 20 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,5 mm
Isolatsioonikindlus	>10⁶ MΩ

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

PC/104-Plus lisaseadmed

PC/104-Plus vaheklots Artikli nr. 264-16302

Polügoonide arv 120

Näita rohkem toote üksikasju

PC/104-Plus vaheklots Artikli nr. 264-16302 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kontaktide arv	120
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

PC/104-Plus kaitsekate Artikli nr. 264-17302

Polügoonide arv 120

Näita rohkem toote üksikasju

PC/104-Plus kaitsekate Artikli nr. 264-17302 - Tehnilised andmed

Põhitõed

Spetsifikatsioon	PC/104-Plus
Kontaktide arv	120
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	PBT, klaaskiudtugevdatud, UL 94 V-0

Mehhaaniline

Ruudustiku mõõde	2,0 mm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?

Taotlege kohandatud ühendusi

" Ei ole see sinu jaoks õige? Taotle nüüd kohandatud pistikut!

Username:

Suur tänu! Me vaatame Teie soovid läbi ja võtame Teiega ühendust.

Kui Teil on küsimusi, oleme Teile alati kättesaadavad e-posti või telefoni teel.

Sobivat toodet ei leitud – küsi toodet kohe:

Tärniga (*) märgitud väljad on kohustuslikud.

Ettevõte *

Tervitus

Eesnimi *

Nimi *

Street *

POSTIINFO *

Asukoht *

Riik *

e-mail *

Telefon *

Tootenõuded *

Meie privaatsuspoliitika on kättesaadav siin.

Omadused

PC/104 ja PC/104-Plus pistikühendused pakuvad ept-i tunnustatud Tcom press® surutehnoloogiat. Nende abil on võimalik saavutada trükkplaatide vahekaugusi 15,24 mm ja 22 mm. Kontaktide arvu ja/või mehaanilise koormusvõime muutmine võimaldab teil leida täiesti individuaalseid lahendusi.

PC104 2 reihig — PC/104, 2-realine
Ülevaade üksikasjadest

PC104Plus 4 reihig — PC/104-Plus, 4-realine
Ülevaade üksikasjadest

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Valmistame teie rakendusele sobivaid, täpselt sobivaid ja individuaalseid pistikühendusi.

muu polaaride arv
muud korpuse kõrgused
alternatiivsed kontaktide kattekihid

Küsige individuaalset pistikühendust

Standardid PC/104 ja PC/104-Plus

Komponentide jõudluse pideva suurenemise tõttu tekkis vajadus laiendada PC/104-süsteemi kiirema bussisüsteemiga. Seetõttu täiendati PC/104-süsteemi PCI-bussiga. Seda täiendust nimetati spetsifikatsioonis PC/104-Plus.

PC/104 ja PC/104-Plus pistikühendused
Kui PC/104-buss koosneb kahest paralleelselt üksteise kõrvale paigutatavast 40- ja 64-pinilisest pistikühendusest, mille vahekaugus on 2,54 mm, siis PC/104-Plus pakub juba 120 pini 2,00 mm vahekaugusega neljas reas.

Pressühendusega üleminekutsooniga (pikad kontaktid) pistikute kasutamise tõttu on võimalik mitut plaati mugavalt üksteise peale virnastada (vt joonist). PC/104 konsortsiumi poolt määratud vahekaugusi järgitakse vahekaugushoidjate ja kaitsekilpide kasutamise abil. Seega ei
ole enam vaja kasutada täiendavaid vahekauguspolte.

Arendaja vaatenurk

"ept-pistikühendused paistavad silma kõrgeima stantsimiskvaliteediga, mis ilmneb eriti ülekandepostide puhtast stantsimisest. Töötlemiskvaliteedi ja saadaval olevate kvaliteediklasside tõttu on tagatud suur ühendus- ja lahtiühendamistsüklite arv. ept PC/104 ja PC/104-Plus pistikühendused tarnitakse turul tuntud ja end tõestanud Tcom press® pressimisalaga ning tagavad seega kõrgeima usaldusväärsuse kõigis mõeldavates rakendustes.

Selle pistikühenduse puhul surutakse kontaktiribad sisse lihtsa lameda plaadi surumisvahendiga. Seetõttu jäävad ära kulukad käsijootmiskulud ja ülekandepostidel ei teki järel tööd. (jootesillad, tinapritsmed) Kontaktiribade sissepressimisel ülekandepostidega lükatakse altpoolt peale juhtkorpus, mis stabiliseerib ülekandeposti. Lisaks toimib see vahekauguse hoidjana, nii et moodulite ühendamisel saavutatakse 0,6" vahekaugus."

KKK: Küsimused ja vastused PC/104 ja PC/104-Plus kohta

Kas PC/104 ja PC/104 Plus survestatavate pistikühenduste isolatsioonikorpused on saadaval erinevates värvides? Kas PC/104 ja PC/104 Plus survestatavate pistikühenduste juhtimiskorpusi tuleb tellida eraldi lisatarvikuna? Mis teeb PC/104 ja PC/104 Plus pistikühendused eriliseks?

Kas PC/104 ja PC/104 Plus survestatavate pistikühenduste isolatsioonikorpused on saadaval erinevates värvides?

PC/104 ja PC/104 Plus survestatavate pistikühendustega on ept-s saadaval halli ja musta värvitoonis.

Kas PC/104 ja PC/104 Plus survestatavate pistikühenduste juhtimiskorpusi tuleb tellida eraldi lisatarvikuna?

Juhik, mis stabiliseerib ühenduspostit surumisprotsessi ajal, kuulub surumisühenduste standardvarustusse.

Mis teeb PC/104 ja PC/104 Plus pistikühendused eriliseks?

PC/104 ja PC/104-Plus pistikühendused veenavad ept-i väljakujunenud Tcom press® pressimistehnoloogiaga. Lisaks võimaldavad need pistikühendused trükkplaatide vahekaugusi 15,24 mm ja 22 mm.
