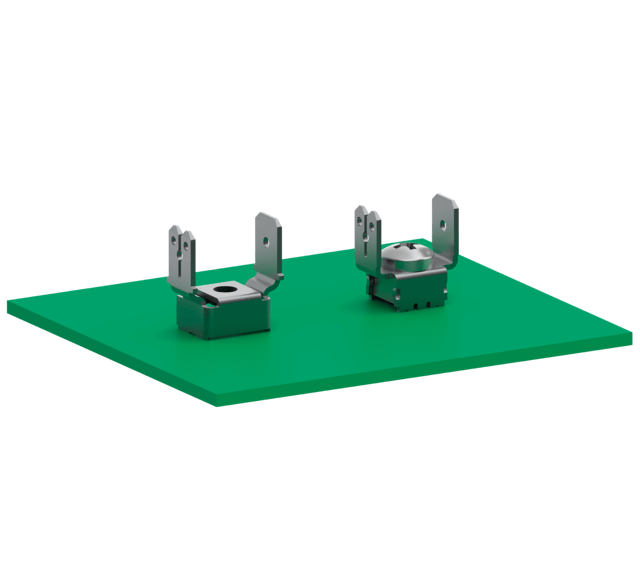

Võimsusliitmikud – toiteallikas trükkplaadil

Toiteühendused pressimistehnoloogia abil: ept-Power klemmid on spetsiaalselt mõeldud toiteühenduste loomiseks trükkplaadil. Kaabli ühendamine toimub kaabliklemmide abil kruviga kinnitamise teel või lamellklemmide (Faston) abil.

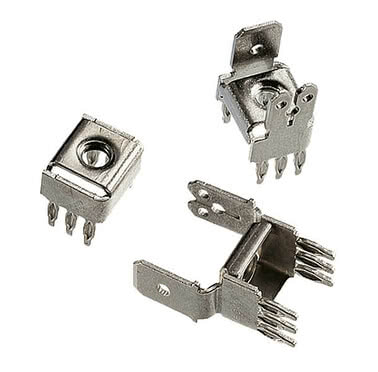

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Omadused

toitekaablite lihtne ühendamine
; võimalikud on erinevad variandid, näiteks
nurgaga või kõverdatud ühendus; lihtne paigaldamine surumisega;
lisatarvikud: kruvid, M4 või M5 keermega

Rakendused

Toiteallikas kruviliitmiku või Faston-kontaktiga;
tagaplaadi toitesüsteemid

Võimsusliitmikud: ülevaade

Ülevaade faktidest Rakendused Power Terminalsi tooted Omadused

Raster 5,08 x 10,16 mm

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33008

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33008 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33009

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33009 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33048

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33048 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33049

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33049 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33248

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33248 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33249

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-33249 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32004

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32004 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32006

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32006 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32044

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32044 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32046

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32046 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32244

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32244 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32246

M4-keermestus, Ühendusosa pikkus 5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, vahekaugus 5,08 x 10,16 mm Artikli nr. 911-32246 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 × 10,16 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Raster 5,08 x 7,62 mm

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

M4-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22015 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22020

M5-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22020 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M5
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22715/1

M4-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22715/1 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22720/1

M5-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-22720/1 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M5
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60045

M4-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60045 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60050

M5-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60050 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M5
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60645/1

M4-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60645/1 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M4
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60650/1

M5-keermestus, Ühenduskaabli pikkus 4,5 mm

Press-fit tehnoloogia

Võimsus

Vastupidav

Näita rohkem toote üksikasju

Toiteklemmid, raster 5,08 x 7,62 mm Artikli nr. 910-60650/1 - Tehnilised andmed

Põhitõed

Ühendustehnoloogia	Press-fit tehnoloogia
Ühenduse pikkus	4,5 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit
Kontaktkate	Sn

Mehhaaniline

Ruudustiku mõõde	5,08 x 7,62 mm

Elektriline

Tegevusvool	20° 45', 70° 30', 100° 25'

Töötlemine

Teema	M5
Maksimaalne pingutusmoment	1,3 Nm

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Tarvikud

Power Terminals klõpsmutri Artikli nr. 910-20015

M4-keermestus

Näita rohkem toote üksikasju

Power Terminals klõpsmutri Artikli nr. 910-20015 - Tehnilised andmed

Põhitõed

Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit

Töötlemine

Teema	M4

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Power Terminals klõpsmutri Artikli nr. 910-20020

M5-keermestus

Näita rohkem toote üksikasju

Power Terminals klõpsmutri Artikli nr. 910-20020 - Tehnilised andmed

Põhitõed

Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit

Töötlemine

Teema	M5

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Power Terminals silindriline kruvi DIN 84, M4 Artikli nr. 910-20145

M4-keermestus

Näita rohkem toote üksikasju

Power Terminals silindriline kruvi DIN 84, M4 Artikli nr. 910-20145 - Tehnilised andmed

Põhitõed

Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit

Töötlemine

Teema	M4

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Power Terminals ristpeaga kruvi Artikli nr. 910-20146

M4-keermestus

Näita rohkem toote üksikasju

Power Terminals ristpeaga kruvi Artikli nr. 910-20146 - Tehnilised andmed

Põhitõed

Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit

Töötlemine

Teema	M4

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Power Terminals silindriline kruvi DIN 84, M5 Artikli nr. 910-20150

M5-keermestus

Näita rohkem toote üksikasju

Power Terminals silindriline kruvi DIN 84, M5 Artikli nr. 910-20150 - Tehnilised andmed

Põhitõed

Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit

Töötlemine

Teema	M5

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Power Terminals alusketas Artikli nr. 910-20320

M4-keermestus

Näita rohkem toote üksikasju

Power Terminals alusketas Artikli nr. 910-20320 - Tehnilised andmed

Põhitõed

Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit

Töötlemine

Teema	M4

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Power Terminals alusketas Artikli nr. 910-20330

M5-keermestus

Näita rohkem toote üksikasju

Power Terminals alusketas Artikli nr. 910-20330 - Tehnilised andmed

Põhitõed

Töötemperatuur	-55 °C kuni +125 °C

Materjal

Kontaktandmed	vaskliit

Töötlemine

Teema	M5

Heakskiidud / vastavus

Keskkond	Vastab RoHS-direktiivile

Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?

Taotlege kohandatud ühendusi

" Ei ole see sinu jaoks õige? Taotle nüüd kohandatud pistikut!

Username:

Suur tänu! Me vaatame Teie soovid läbi ja võtame Teiega ühendust.

Kui Teil on küsimusi, oleme Teile alati kättesaadavad e-posti või telefoni teel.

Sobivat toodet ei leitud – küsi toodet kohe:

Tärniga (*) märgitud väljad on kohustuslikud.

Ettevõte *

Tervitus

Eesnimi *

Nimi *

Street *

POSTIINFO *

Asukoht *

Riik *

e-mail *

Telefon *

Tootenõuded *

Meie privaatsuspoliitika on kättesaadav siin.

Omadused

ept-Power-klemmid veenavad oma lihtsa ühendamisega toitejuhtmetega ja hõlpsa paigaldamisega pressimise teel. Power-klemmid on saadaval erinevates variantides, näiteks nurgaga või kõverdatud ühendusega.
