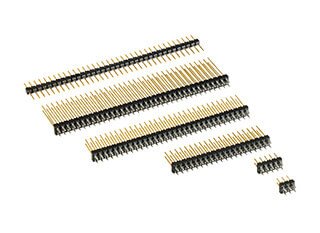

VarPol pistik- ja pistikupesa
ept-i VarPol-kontakt- ja pistikribad pakuvad mitmesuguseid võimalusi trükkplaatide ühendamiseks. Üherealised või kahe-realised, muutuva kontaktide arvuga, erinevate ühenduspikkustega, sirged või nurgaga – valik on teie! Lisaks saab liiste üksteise kõrvale sujuvalt järjestada. Tõestatud
Tcom press®-pressimisala pakub teile ka võimalust jootmisprotsessi välistada ja seeläbi oluliselt suurendada kontaktide töökindlust.
Tcom press®-pressimisala pakub teile ka võimalust jootmisprotsessi välistada ja seeläbi oluliselt suurendada kontaktide töökindlust.
Omadused
- Suur valik kontaktide ja ühenduskaablite pikkusi
- Valik kvaliteediklasse: 50 ja 250 ühendustsüklit
- Liistud on omavahel ühendatavad
- Lihtne ja kulutõhus paigaldamine
- Surveala Tcom press®
- VarPolfederis, samuti jootmistehnika puhul
- Nurgaga ja sirged, 1- ja 2-rivilised
Rakendused
- Plaadi-plaadi vahekaugus 11,45 mm kuni 35,45 mm; jootmise
- vajaduse kaotamine surumisega
Filtrid
Sirge pistikupesa
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn006-b1
Pistikupoolse osa pikkus (Y) = 16,6 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn009-b1
Pistikupoolse osa pikkus (Y) = 6,7 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn010-b1
Pistikupoolse osa pikkus (Y) = 5,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn011-b1
Pistikupoolse osa pikkus (Y) = 8,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn012-b1
Pistikupoolse osa pikkus (Y) = 10,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn013-b1
Pistikupoolse osa pikkus (Y) = 13,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn018-b1
Pistikupoolse osa pikkus (Y) = 17,5 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn019-b1
Pistikupoolse osa pikkus (Y) = 25,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn020-ba
Pistikupoolse osa pikkus (Y) = 5,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn021-ba
Pistikupoolse osa pikkus (Y) = 8,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn022-ba
Pistikupoolse osa pikkus (Y) = 10,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn023-ba
Pistikupoolse osa pikkus (Y) = 13,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn026-b1
Pistikupoolse osa pikkus (Y) = 15,7 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn029-ba
Pistikupoolse osa pikkus (Y) = 25,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn039-ba
Pistikupoolse osa pikkus (Y) = 6,7 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn050-ba
Pistikupoolse osa pikkus (Y) = 5,2 mm, Press-fit tehnoloogia, Ühendusosa pikkus 11 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn051-ba
Pistikupoolse osa pikkus (Y) = 8,0 mm, Press-fit tehnoloogia, Ühendusosa pikkus 11 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 1-realine pistikupesa Artikli nr. 971-nn053-ba
Pistikupoolse osa pikkus (Y) = 13,0 mm, Press-fit tehnoloogia, Ühendusosa pikkus 11 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn006-b1
Pistikupoolse osa pikkus (Y) = 16,6 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn009-b1
Pistikupoolse osa pikkus (Y) = 6,7 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn010-b1
Pistikupoolse osa pikkus (Y) = 5,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn011-b1
Pistikupoolse osa pikkus (Y) = 8,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn012-b1
Pistikupoolse osa pikkus (Y) = 10,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn013-b1
Pistikupoolse osa pikkus (Y) = 13,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn018-b1
Pistikupoolse osa pikkus (Y) = 17,5 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn019-b1
Pistikupoolse osa pikkus (Y) = 25,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn020-ba
Pistikupoolse osa pikkus (Y) = 5,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn021-ba
Pistikupoolse osa pikkus (Y) = 8,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn022-ba
Pistikupoolse osa pikkus (Y) = 10,2 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn023-ba
Pistikupoolse osa pikkus (Y) = 13,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn026-b1
Pistikupoolse osa pikkus (Y) = 15,7 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn029-ba
Pistikupoolse osa pikkus (Y) = 25,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn039-ba
Pistikupoolse osa pikkus (Y) = 6,7 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn050-ba
Pistikupoolse osa pikkus (Y) = 5,2 mm, Press-fit tehnoloogia, Ühendusosa pikkus 11 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn051-ba
Pistikupoolse osa pikkus (Y) = 8,0 mm, Press-fit tehnoloogia, Ühendusosa pikkus 11 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn053-ba
Pistikupoolse osa pikkus (Y) = 13,0 mm, Press-fit tehnoloogia, Ühendusosa pikkus 11 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, Artikli numbris tähistab b pistikupoolse osa kvaliteediklassi; a tähistab ühenduspoolse osa kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn090-9a
Pistikupoolse osa pikkus (Y) = 0,0 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 6,5 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, a määrab liidese kvaliteediklassi
Paralleelne
Press-fit tehnoloogia
VarPol sirge 2-realine pistikurida Artikli nr. 972-nn091-9a
Pistikupoolse osa pikkus (Y) = 0,0 mm, Press-fit tehnoloogia, Ühendusosa pikkus 9 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine, a määrab liidese kvaliteediklassi
Paralleelne
Press-fit tehnoloogia

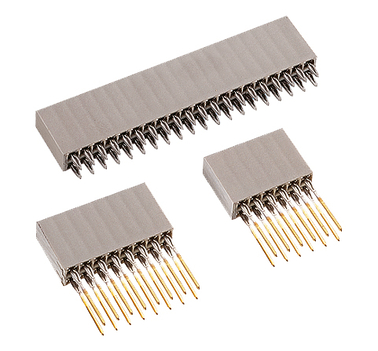

lamellid
VarPol 1-realine pistikupesa Artikli nr. 961-40nn2-03
Kvaliteediklass 3, Jootmistehnika, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol 1-realine pistikupesa Artikli nr. 961-40nn2-12
Kvaliteediklass 3, Jootmistehnika, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol 1-realine pistikupesa Artikli nr. 961-40nn6-03
Kvaliteediklass 2, Jootmistehnika, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol 1-realine pistikupesa Artikli nr. 961-40nn6-12
Kvaliteediklass 2, Jootmistehnika, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol 1-realine pistikupesa Artikli nr. 961-60nn2-03
Kvaliteediklass 3, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol 1-realine pistikupesa Artikli nr. 961-60nn2-07
Kvaliteediklass 3, Press-fit tehnoloogia, Ühenduskaabli pikkus 8,05 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol 1-realine pistikupesa Artikli nr. 961-60nn2-12
Kvaliteediklass 3, Press-fit tehnoloogia, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol 1-realine pistikupesa Artikli nr. 961-60nn2-17
Kvaliteediklass 3, Press-fit tehnoloogia, Ühendusosa pikkus 17 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol 1-realine pistikupesa Artikli nr. 961-60nn6-03
Kvaliteediklass 2, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol 1-realine pistikupesa Artikli nr. 961-60nn6-07
Kvaliteediklass 2, Press-fit tehnoloogia, Ühenduskaabli pikkus 8,05 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol 1-realine pistikupesa Artikli nr. 961-60nn6-12
Kvaliteediklass 2, Press-fit tehnoloogia, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol 1-realine pistikupesa Artikli nr. 961-60nn6-17
Kvaliteediklass 2, Press-fit tehnoloogia, Ühendusosa pikkus 17 mm, Polide arv 2–36 (polide arv reas vastab artiklinumbri osale „nn”), 1-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-40nn2-03
Kvaliteediklass 3, Jootmistehnika, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol kahe-riviline pistikupesa Artikli nr. 962-40nn2-12
Kvaliteediklass 3, Jootmistehnika, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol kahe-riviline pistikupesa Artikli nr. 962-40nn6-03
Kvaliteediklass 2, Jootmistehnika, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol kahe-riviline pistikupesa Artikli nr. 962-40nn6-12
Kvaliteediklass 2, Jootmistehnika, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Joodetud läbiva augu katmine
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn2-03
Kvaliteediklass 3, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn2-07
Kvaliteediklass 3, Press-fit tehnoloogia, Ühenduskaabli pikkus 8,05 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn2-12
Kvaliteediklass 3, Press-fit tehnoloogia, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn2-17
Kvaliteediklass 3, Press-fit tehnoloogia, Ühendusosa pikkus 17 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn6-03
Kvaliteediklass 2, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn6-07
Kvaliteediklass 2, Press-fit tehnoloogia, Ühenduskaabli pikkus 8,05 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn6-12
Kvaliteediklass 2, Press-fit tehnoloogia, Ühenduskaabli pikkus 12,2 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
VarPol kahe-riviline pistikupesa Artikli nr. 962-60nn6-17
Kvaliteediklass 2, Press-fit tehnoloogia, Ühendusosa pikkus 17 mm, Polide arv 2–108 (polide arv / rida vastab artiklinumbri osale „nn”), 2-realine
Paralleelne
Täisnurkne
Press-fit tehnoloogia
90° pistikupesa
VarPol pistikupesa, 1-realine Artikli nr. 981-nn010-b1
Pistikupoolse osa pikkus (Y) = 2,8 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polümeeride arv 2–36, 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Täisnurkne
Press-fit tehnoloogia
VarPol pistikupesa, 1-realine Artikli nr. 981-nn011-b1
Pistikupoolse osa pikkus (Y) = 5,6 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polümeeride arv 2–36, 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Täisnurkne
Press-fit tehnoloogia
VarPol pistikupesa, 1-realine Artikli nr. 981-nn012-b1
Pistikupoolse osa pikkus (Y) = 7,8 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polümeeride arv 2–36, 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Täisnurkne
Press-fit tehnoloogia
VarPol pistikupesa, 1-realine Artikli nr. 981-nn013-b1
Pistikupoolse osa pikkus (Y) = 10,6 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polümeeride arv 2–36, 1-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Täisnurkne
Press-fit tehnoloogia
VarPol 2-realine pistikupesa Artikli nr. 982-nn010-b1
Pistikupoolse osa pikkus (Y) = 2,8 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polügoonide arv 2–108, 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Täisnurkne
Press-fit tehnoloogia
VarPol 2-realine pistikupesa Artikli nr. 982-nn011-b1
Pistikupoolse osa pikkus (Y) = 5,6 mm, Press-fit tehnoloogia, Ühenduskaabli pikkus 3,4 mm, Polügoonide arv 2–108, 2-realine, b tootenumbris määrab pistikupoolse osa kvaliteediklassi
Täisnurkne
Press-fit tehnoloogia
Tarvikud
VarPol juhtkond Artikli nr. 962-17nn2/1
poolide arv 2–108, Varpol-vedrulistide juhtimisseadmed
Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?
Omadused
VarPol pistik- ja pesaribad pakuvad mitmesuguseid võimalusi: neid on saadaval ühe- või kahe-rivilistena ning kontaktide arvuga 2 kuni 108. Kõigi ribade konstruktsioon on lisaks optimeeritud nii, et neid saab üksteise kõrvale sujuvalt ühendada. Mitmed erinevad ühenduspikkused kuni 25 mm võimaldavad trükkplaatide virnastamist trükkplaatide vahekaugusega 11,45 mm kuni 35,45 mm. Kontaktiribad on saadaval ka 90° nurga all, mistõttu on võimalikud nii paralleelsed kui ka täisnurksed ühendused. Lisaks on kõigi VarPol-toodete puhul võimalik valida kahe kvaliteediklassi vahel, mis tagavad kas 50 või 250 ühendustsükli pikkuse kasutusaja.
Ülevaade üksikasjadest
2,54 mm
Ülevaade üksikasjadest
2,54 mm
5,2 mm kuni 25 mm
3,4 mm kuni 11 mm
Veel üks eelis on lihtne ja kulutõhus paigaldamine surumismeetodil. Kontakt- ja pesaribad on varustatud tõestatud Tcom press® surumisalaga ning neid saab seetõttu jootmata suruda. Surumise tulemusena tekib gaasikindel ja vibratsioonikindel ühendus, mis teeb VarPol-toodetest ka rasketes tingimustes optimaalsed trükkplaatide ühendused usaldusväärsete mehaaniliste ja elektriliste ühenduste jaoks. ept pakub pistik- ja kontaktiribade jaoks sobivaid töötlemistööriistu, mis muudavad sissepressimise võimalikult lihtsaks ja protsessikindlaks. Suuremate trükkplaatide vahekauguste korral toetavad täiendavad juhikud kontaktide juhtimist ja tagavad sissepressitavate pistikribade optimaalse stabiliseerimise.
Kuhjamine VarPoliga
VarPol-i survestusmeetodil valmistatud pistik- ja pesaribadega on võimalik trükkplaate üksteisega väga mitmekülgselt paralleelselt ühendada:
- Trükkplaatide vahekaugus 11,45 mm kuni 35,45 mm tänu erinevatele ühenduspiikide pikkustele
- (1- või 2-realised)
- Kontaktide arv vabalt valitav (ülespoole avatud, kuna pistikühendusi saab üksteise järel paigutada ilma rasteri kaotamiseta)
- Üleminekutsoon võimalik
- Pistikuliides jootmis- või surutehnikaga
Pistikühenduse ühendamine trükkplaadiga pressimistehnika abil võimaldab luua äärmiselt tugeva ja vastupidava ühenduse. Kvaliteetsed pressühendused, nagu ept-i Tcom press®, pakuvad tõestatult paremat kontaktikindlust kui jootmisühendused. Pressimisel tekkiv külmkeevitus kontakti ja trükkplaadi ava vahel on mehaaniliselt väga stabiilne ja elektriliselt kõrge kvaliteediga. Töötlemine ept poolt pakutavate sobivate töötlemistööriistadega on äärmiselt lihtne ja protsessikindel.
Lisaks on võimalik mitme trükkplaadi üksteise peale paigutamine, kasutades sobivate ühenduskontaktidega pistikuribasid. Sel juhul on võimalikud trükkplaatide vahekaugused 11,45 mm kuni 19,35 mm. Juhiku kasutamine ülemise trükkplaadi alumisel küljel toetab lisaks stabiilset kontaktide juhtimist ja väldib seega valesid ühendusi.
Lisaks trükkplaatide paralleelsele ühendamisele pakuvad nurgaga pistikuribad võimalust teostada ka täisnurkseid ühendusi – ja seda sama paindlikkuse ja usaldusväärsusega.
Lisaks on võimalik mitme trükkplaadi üksteise peale paigutamine, kasutades sobivate ühenduskontaktidega pistikuribasid. Sel juhul on võimalikud trükkplaatide vahekaugused 11,45 mm kuni 19,35 mm. Juhiku kasutamine ülemise trükkplaadi alumisel küljel toetab lisaks stabiilset kontaktide juhtimist ja väldib seega valesid ühendusi.
Lisaks trükkplaatide paralleelsele ühendamisele pakuvad nurgaga pistikuribad võimalust teostada ka täisnurkseid ühendusi – ja seda sama paindlikkuse ja usaldusväärsusega.
Süsteem: VarPol-pistikupesa / VarPol-pistikupesa
Erinevus maksimaalselt 1,55
Erinevus maksimaalselt 1,7
Erinevus maksimaalselt 3,2
(soovitavalt kasutada 972-nn010-yx)
Erinevus maksimaalselt 4,0
Erinevus maksimaalselt 4,0
Erinevus maksimaalselt 4,0
Erinevus maksimaalselt 4,0
Erinevus maksimaalselt 4,0
Süsteem: VarPol-pistikupesa / VarPol-pistikupesa pikkade ühendustega
Erinevus maksimaalselt 2,95
Erinevus maksimaalselt 1,7
PC/104
Erinevus maksimaalselt 4,0
Saadavus
"ept tagab oma klientidele VarPol-pistikute ja -pistikuribade püsiva kättesaadavuse 2,54 mm vahekaugusega. Kõigi valdkondade riistvaraarendajad on juba aastaid usaldanud neid ribasid, mille abil saab trükkplaate usaldusväärselt ja äärmiselt paindlikult ühendada või kaableid trükkplaadiga ühendada."
KKK: Küsimused ja vastused VarPol pistik- ja pistikupesade kohta
Kas VarPol-pistikute ja pesadega on võimalik saavutada individuaalseid trükkplaatide vahekaugusi? Kas VarPol-i pistik- ja pesaribadele on saadaval juhtimiskorpused?Kas ept-i VarPol-i pistik- ja pesaribasid saab üksteise järel ühendada?
Kas VarPol-pistikute ja pesadega on võimalik saavutada individuaalseid trükkplaatide vahekaugusi?
VarPol-pistik- ja pesaribaga on võimalik saavutada trükkplaatide vahekaugusi vahemikus 11,45 mm kuni 35,45 mm.
Kas VarPol-i pistik- ja pesaribadele on saadaval juhtimiskorpused?
VarPol-juhtimiskorpused on saadaval lisatarvikutena polaararvudele 2–104.
Kas ept-i VarPol-i pistik- ja pesaribasid saab üksteise järel ühendada?
ept tagab VarPol-liistude sujuva ühendatavuse.
