Kompaktne ja vastupidav trükkplaatide ühendus SMT-tehnoloogias

Ept One27-pistikühendustega on võimalik saavutada trükkplaatide vahekaugusi vahemikus 8,00–20,00 mm.

One27 Leiterplattenabstaende NEU 2023

Omadused

12–80 kontakti,
voolutugevus 1,4
A, 500 ühendustsüklit,

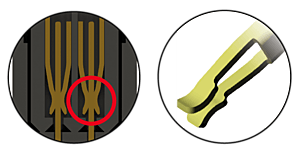

maksimaalne kontaktide töökindlus,
testitud ühilduvus teiste tootjatega,

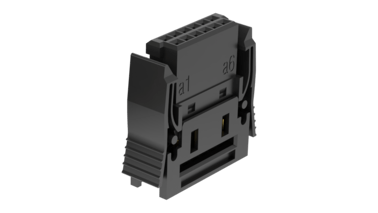

IDC-pistikurida saadaval eraldi või kaabliga
varustatuna, pakendatud rullil, vastab
standardile LV214

Rakendused

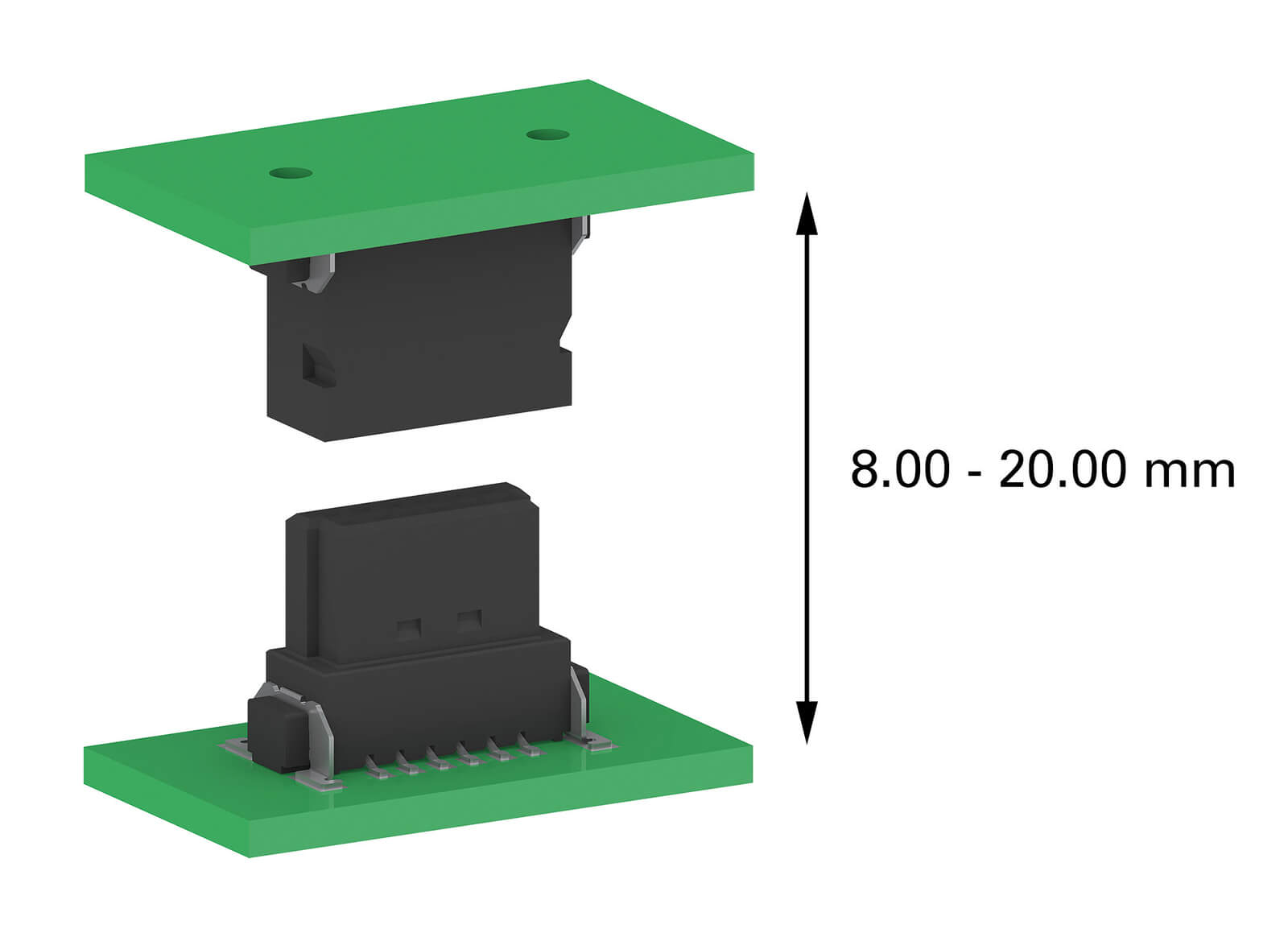

Plaadi-plaadi (mezzanine) ühendus 8 mm kuni 20,00 mm,
paralleelne ja täisnurkne ühendus,

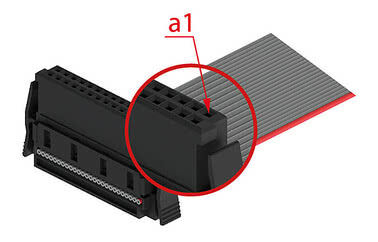

IDC-ühendus koos lintkaabliga

One27: Ülevaade

Ülevaade faktidest Rakendused One27 tooted Parimad hetked videol Omadused Paindlikud vahekaugused Arendaja vaatenurk KKK Tunnistused

Sirge klambriliist

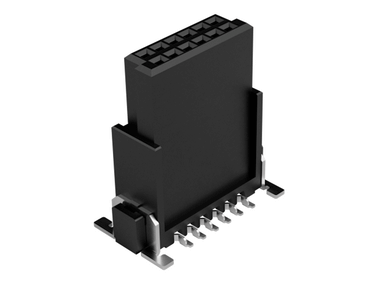

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 12, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm

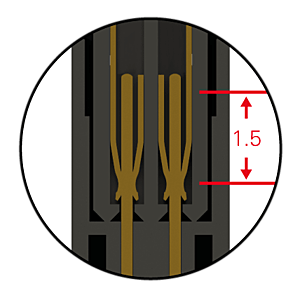

Kontaktide kattumine	1,5 mm

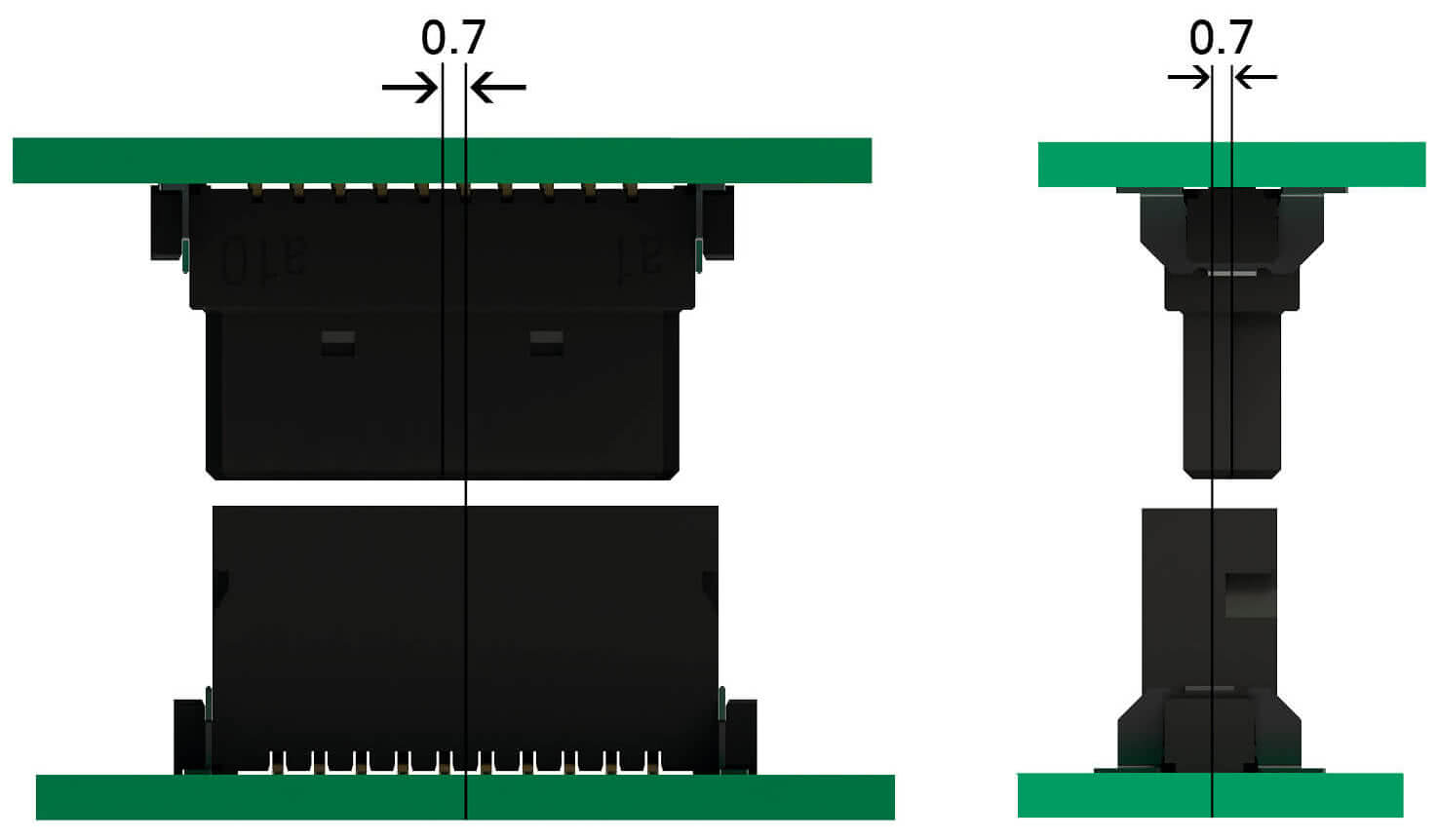

Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm

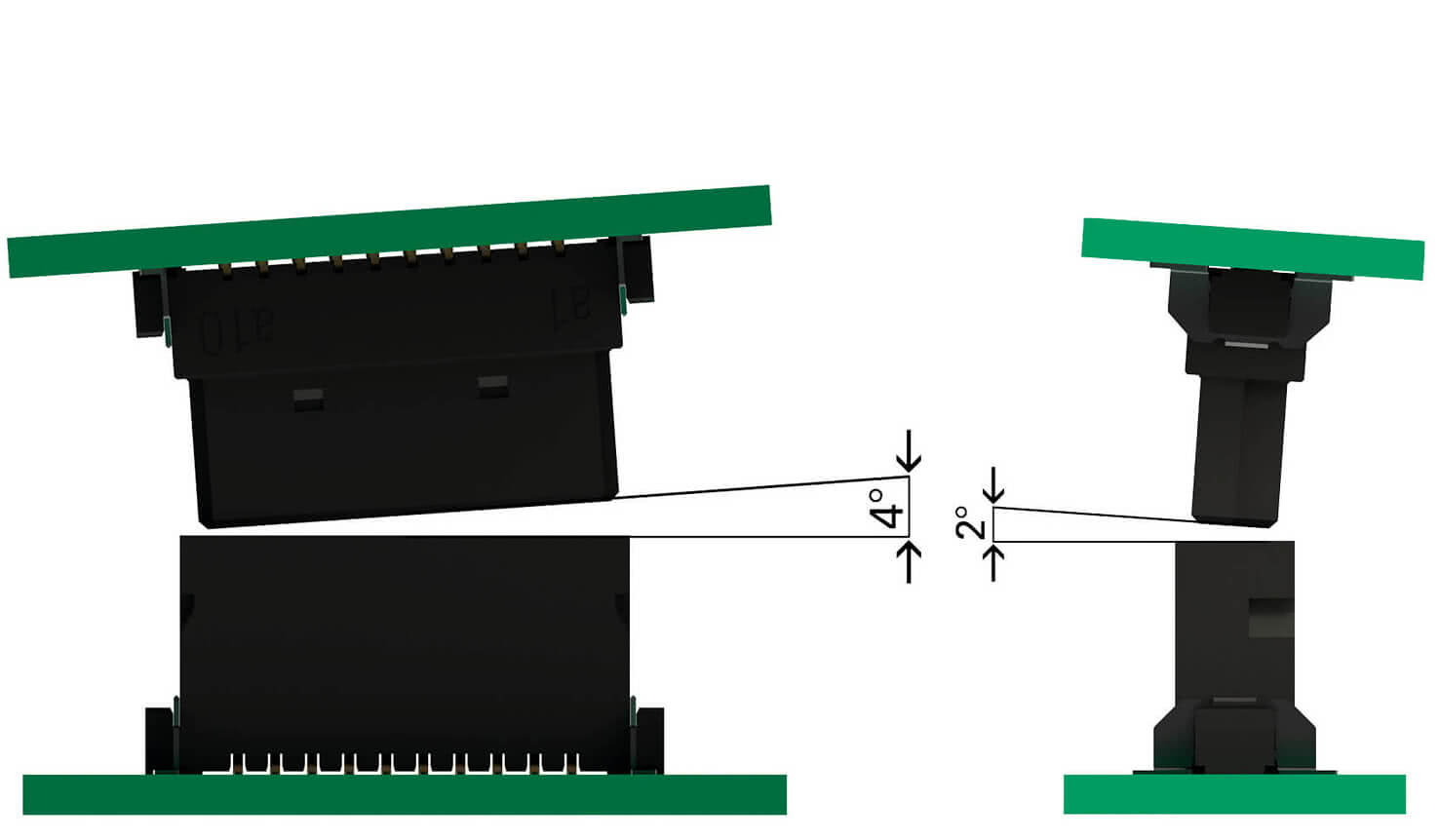

Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

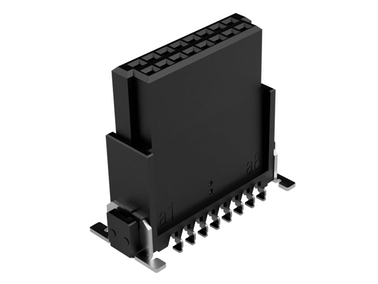

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 16, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 20, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

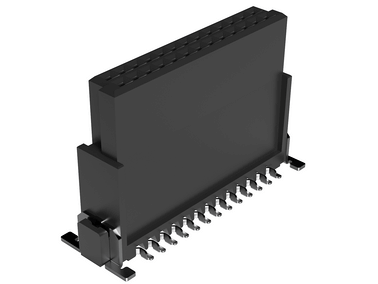

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 26, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, võrgusilma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

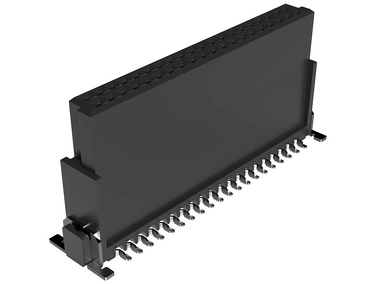

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 40, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

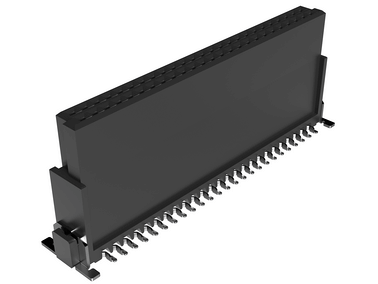

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 50, vahekaugus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

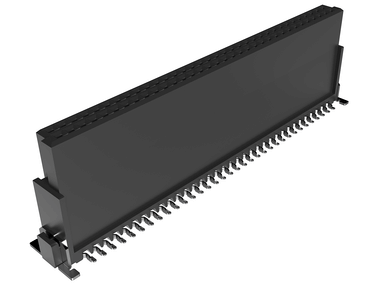

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 68, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

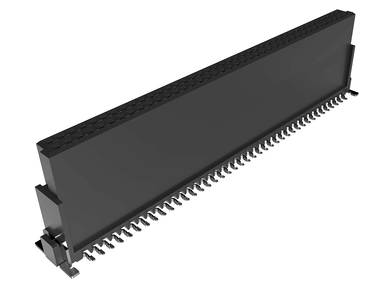

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

võimalik kombineerida trükkplaatide vahekaugusega 15,4–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 80, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 13,65 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 404-54080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
PCB vahekaugus	15,4–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, võrgusilma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

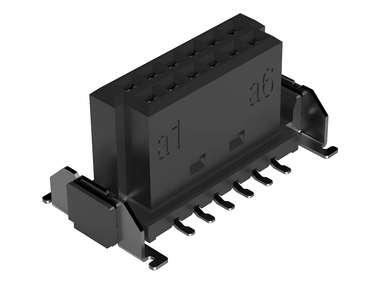

One27 madal profiiliga pistikupesa Artikli nr. 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 12, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

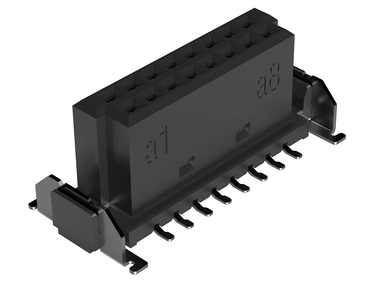

One27 madal profiiliga pistikupesa Artikli nr. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 16, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

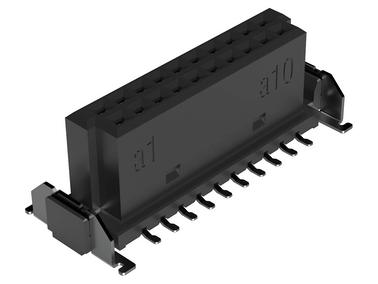

One27 madal profiiliga pistikupesa Artikli nr. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 20, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

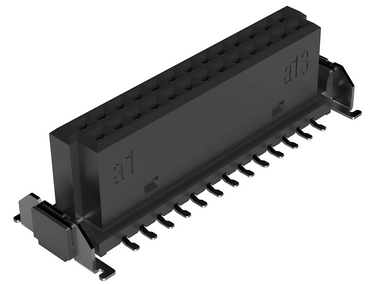

One27 madal profiiliga pistikupesa Artikli nr. 414-52026-51

ept One27 Federleiste gerade Low 404 52026 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 26, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

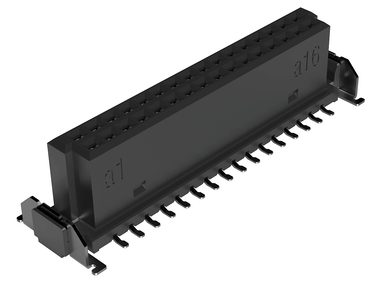

One27 madal profiiliga pistikupesa Artikli nr. 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, võrgusilma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

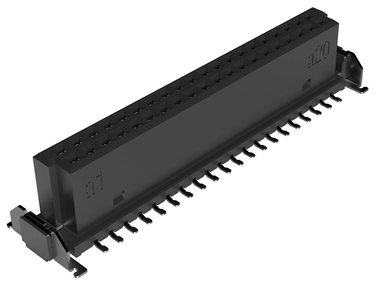

One27 madal profiiliga pistikupesa Artikli nr. 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 40, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 madal profiiliga pistikupesa Artikli nr. 414-52050-51

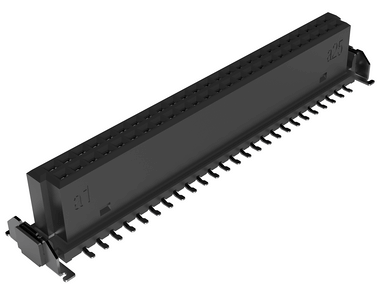

ept One27 Federleiste gerade Low 404 52050 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 50, vahekaugus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

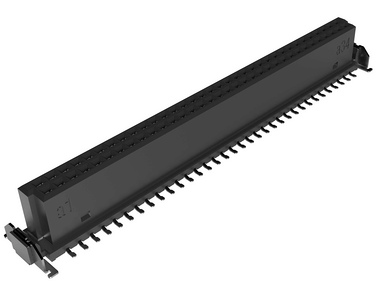

One27 madal profiiliga pistikupesa Artikli nr. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 68, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

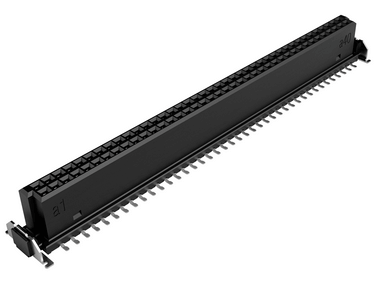

One27 madal profiiliga pistikupesa Artikli nr. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–12,6 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 80, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 6,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal profiiliga pistikupesa Artikli nr. 414-52080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 12,6 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53012-51

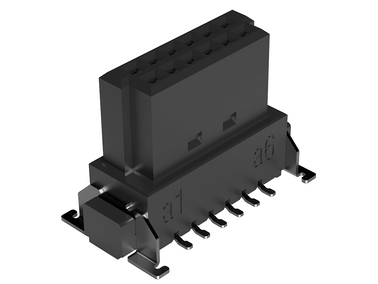

ept One27 Federleiste gerade Mid 404 53012 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 12, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53016-51

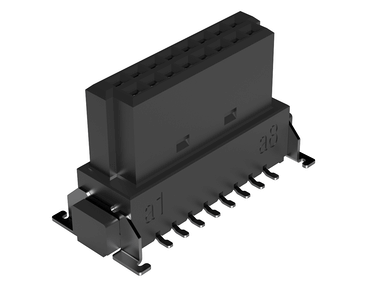

ept One27 Federleiste gerade Mid 404 53016 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 16, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53020-51

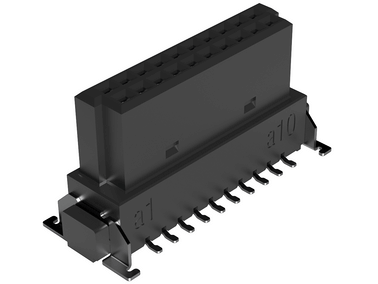

ept One27 Federleiste gerade Mid 404 53020 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 20, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53026-51

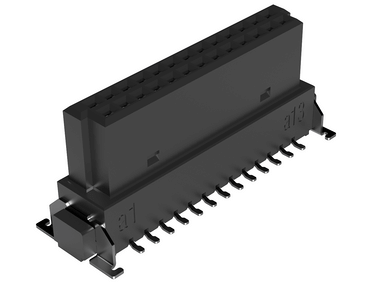

ept One27 Federleiste gerade Mid 404 53026 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 26, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53040-51

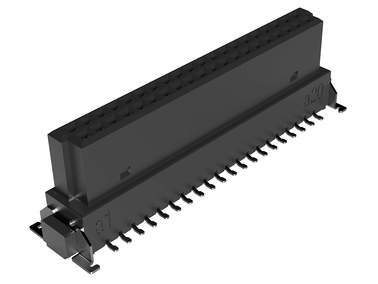

ept One27 Federleiste gerade Mid 404 53040 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 40, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53050-51

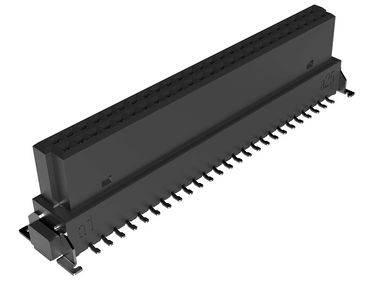

ept One27 Federleiste gerade Mid 404 53050 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 50, vahekaugus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53068-51

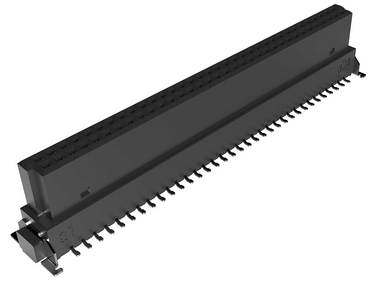

ept One27 Federleiste gerade Mid 404 53068 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 68, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

võimalik kombineerida trükkplaatide vahekaugusega 10,8–15,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 80, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 9,05 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 414-53080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
PCB vahekaugus	10,8 mm – 15,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

Sirge pistikupesa

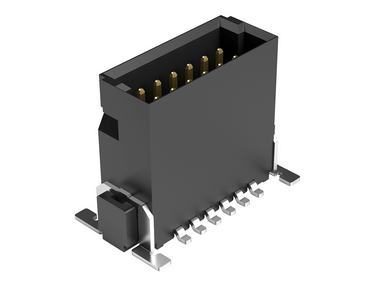

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 12, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

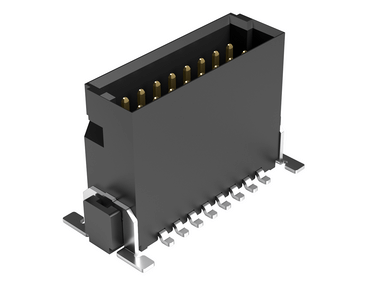

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 16, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54020-51

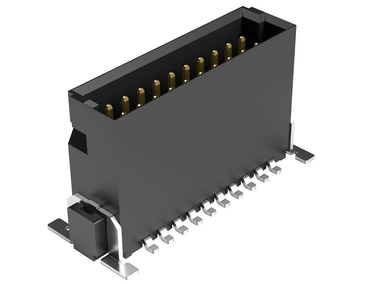

ept One27 Messerleiste gerade High 403 54020 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 20, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54026-51

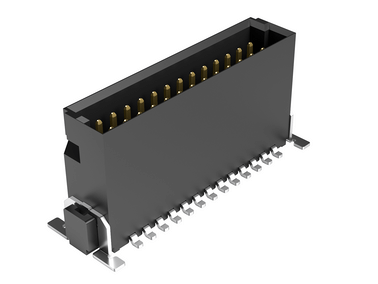

ept One27 Messerleiste gerade High 403 54026 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 26, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54032-51

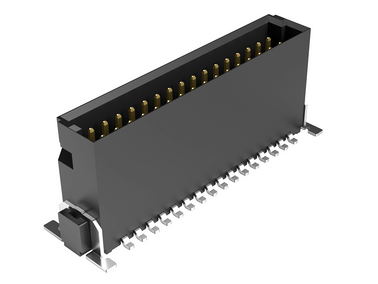

ept One27 Messerleiste gerade High 403 54032 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, võrgusilma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

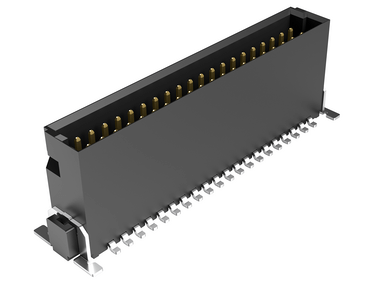

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 40, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

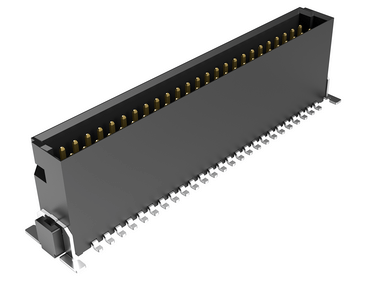

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 50, vahekaugus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54068-51

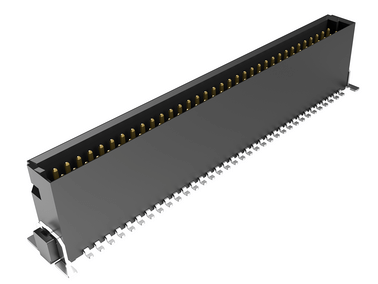

ept One27 Messerleiste gerade High 403 54068 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 68, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

võimalik kombineerida trükkplaatide vahekaugusega 11,1–20,0 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 80, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 4,85 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 kõrge profiiliga pistikupesa Artikli nr. 403-54080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
PCB vahekaugus	11,1–20,0 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 madal pistikupesa Artikli nr. 413-52012-51

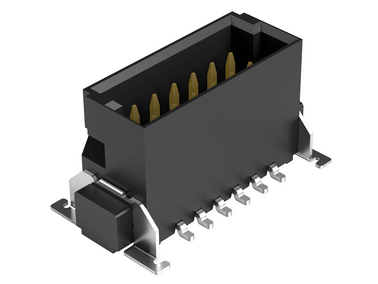

ept One27 Messerleiste gerade Low 403 52012 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 12, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

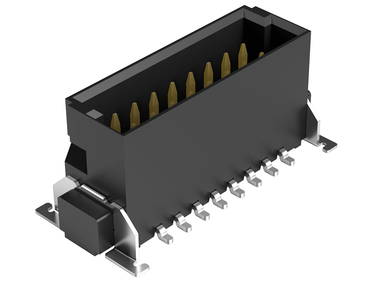

One27 madal pistikupesa Artikli nr. 413-52016-51

ept One27 Messerleiste gerade Low 403 52016 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 16, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

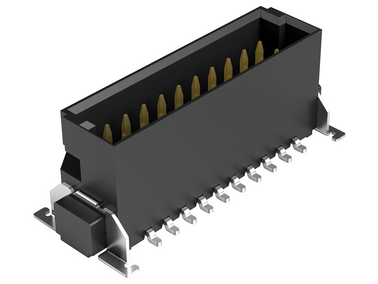

One27 madal pistikupesa Artikli nr. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 20, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

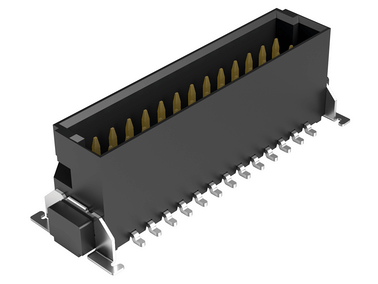

One27 madal pistikupesa Artikli nr. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 26, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

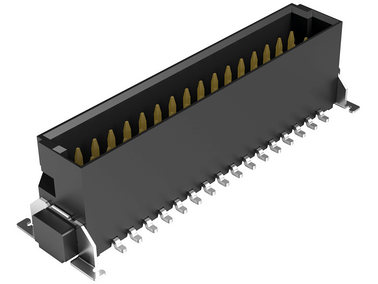

One27 madal pistikupesa Artikli nr. 413-52032-51

ept One27 Messerleiste gerade Low 403 52032 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, võrgusilma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

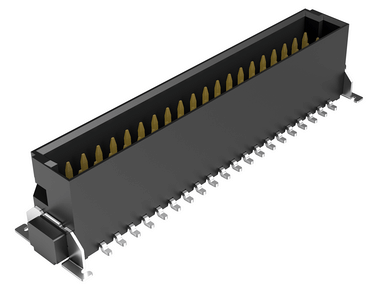

One27 madal pistikupesa Artikli nr. 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 40, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 madal pistikupesa Artikli nr. 413-52050-51

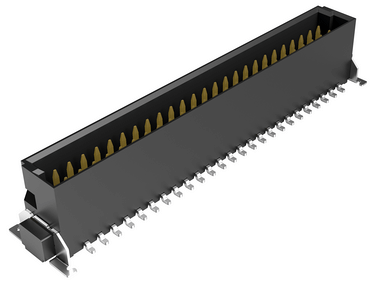

ept One27 Messerleiste gerade Low 403 52050 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 50, vahekaugus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

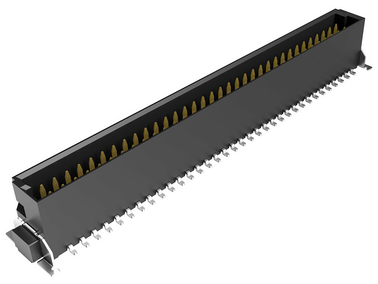

One27 madal pistikupesa Artikli nr. 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 68, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

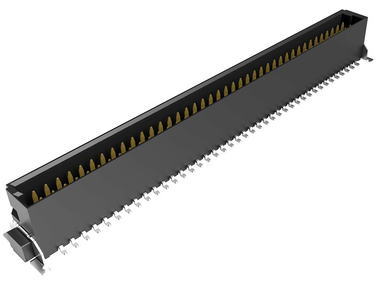

One27 madal pistikupesa Artikli nr. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

võimalik kombineerida trükkplaatide vahekaugusega 8,0–16,9 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 80, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 1,75 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 madal pistikupesa Artikli nr. 413-52080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
PCB vahekaugus	8,0 mm – 16,9 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

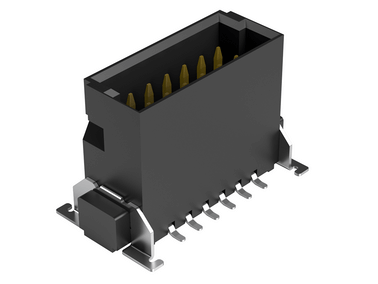

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 12, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53016-51

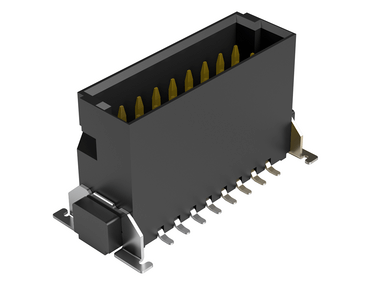

ept One27 Messerleiste gerade Mid 403 53016 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 16, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

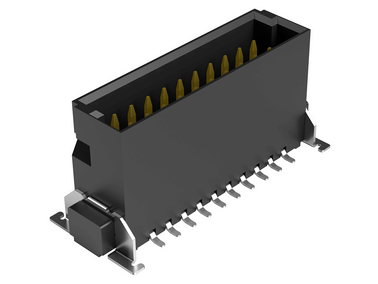

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53020-51

ept One27 Messerleiste gerade Mid 403 53020 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 20, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

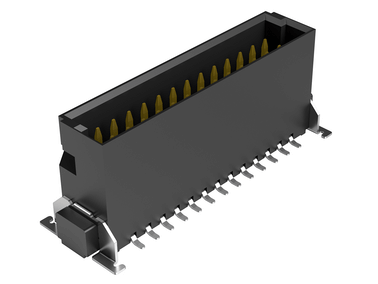

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 26, silma vahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

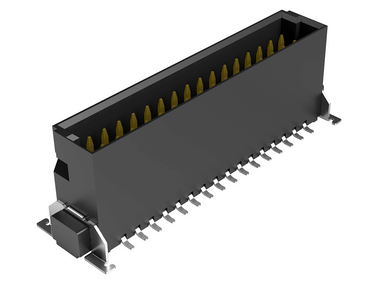

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, võrgusilma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

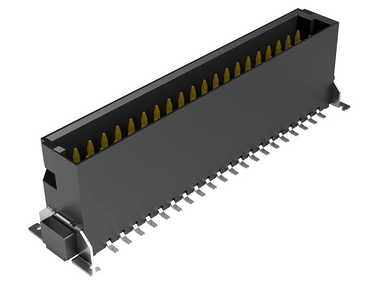

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 40, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

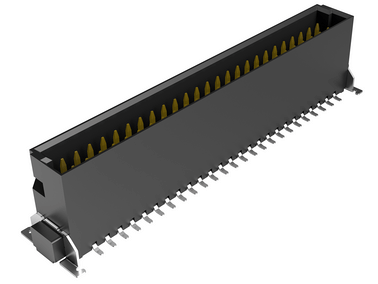

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 50, vahekaugus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53068-51

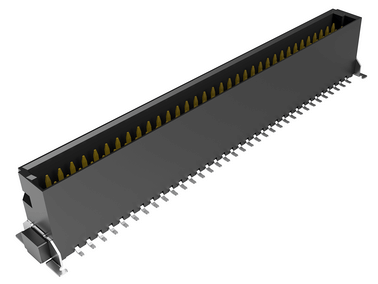

ept One27 Messerleiste gerade Mid 403 53068 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 68, silmavahe 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53080-51

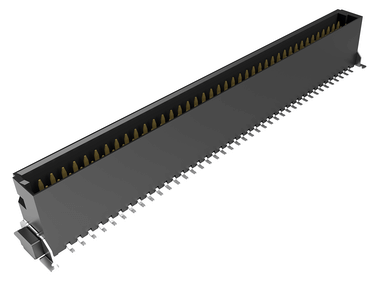

ept One27 Messerleiste gerade Mid 403 53080 51

võimalik kombineerida trükkplaatide vahekaugusega 9,5–18,4 mm, Kontaktide kattuvus 1,5 mm, Nõelte arv 80, silma suurus 1,27 mm, SMT-liitmistehnika, Kõrgus, ühendamata: 3,25 mm, Tase 1

Paralleelne

Täisnurkne

SMT

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 keskmise profiiliga pistikupesa Artikli nr. 413-53080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
PCB vahekaugus	9,5 mm – 18,4 mm
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	3,1 A temperatuuril 20 °C (4-pooluseline 50-pooluselisest) 1,4 A temperatuuril 20 °C (50-pooluseline 50-pooluselisest)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

Nurga all olev pistikupesa

One27 nurgeline pistikupesa Artikli nr. 404-51012-51

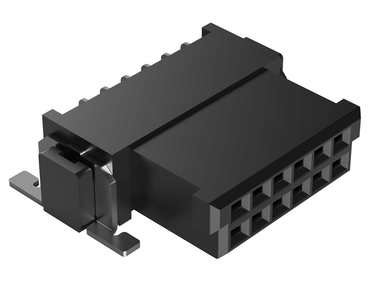

ept One27 Federleiste gewinkelt 404 51012 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 12, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51016-51

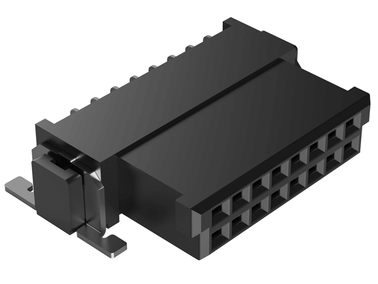

ept One27 Federleiste gewinkelt 404 51016 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 16, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51020-51

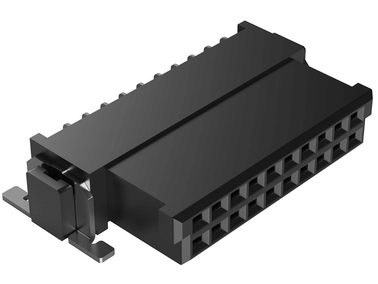

ept One27 Federleiste gewinkelt 404 51020 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 20, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51026-51

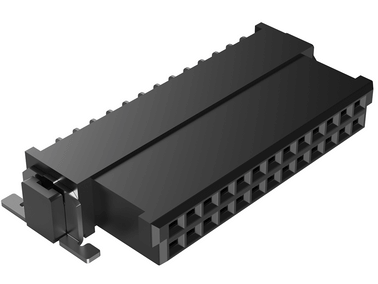

ept One27 Federleiste gewinkelt 404 51026 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 26, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51032-51

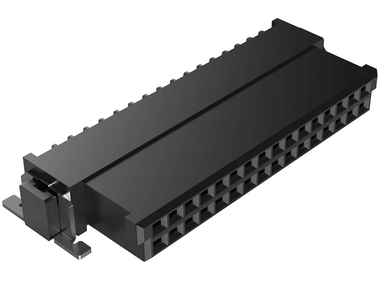

ept One27 Federleiste gewinkelt 404 51032 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51040-51

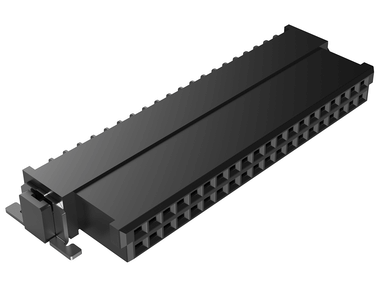

ept One27 Federleiste gewinkelt 404 51040 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 40, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51050-51

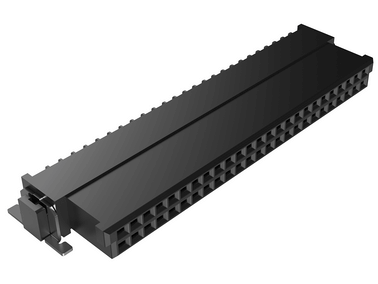

ept One27 Federleiste gewinkelt 404 51050 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 50, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Lehekülgede arv 68, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 80, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 404-51080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

Nurga all asetsev pistikupesa

One27 nurgeline pistikupesa Artikli nr. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 16, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51016-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 20, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51020-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 26, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51026-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51032-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 40, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51040-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Koguarv 50, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51050-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Lehekülgede arv 68, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51068-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 80, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51080-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 nurgeline pistikupesa Artikli nr. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

90° nurga all, Kontaktide kattuvus 1,5 mm, Polügoonide arv 12, SMT-liitmistehnika, Raster 1,27 mm, Tase 1

Täisnurkne

Horisontaalne

SMT

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 nurgeline pistikupesa Artikli nr. 403-51012-51 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle NiP üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Koplanaarsus	≤ 0,1 mm
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool IEC 60512-5-2	1,4 A temperatuuril 20 °C (50-kontaktiline)
Kontakttakistus IEC 60512-2-1	≤ 25 mΩ
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Töötlemine

Jootmise temperatuur JEDEC J-STD-020E	20–40 sekundit 260 °C juures
MSL JEDEC J-STD-020E	1
Paigaldamine	Võta ja paiguta

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

IDC-pistikupesa

One27 IDC-pistikupesa Artikli nr. 404-59012-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 12, silma vahe 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59012-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59016-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 16, silma vahe 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59016-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59020-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 20, silmavahe 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59020-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59026-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 26, silma vahe 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59026-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59032-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Polügoonide arv 32, võrgusilma suurus 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59032-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59040-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 40, silma suurus 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59040-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59050-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 50, vahekaugus 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59050-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59068-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 68, silmavahe 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59068-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 IDC-pistikupesa Artikli nr. 404-59080-61

One27 Federleiste IDC Neu Foto

IDC-ühenduseks lintkaabliga AWG 30/7, Kontaktide kattuvus 1,5 mm, Nõelte arv 80, silma suurus 1,27 mm, Raster-lamekaabel 0,635 mm, Tase 1, IDC-kontaktiriba on mõeldud kasutamiseks kaablikonfektsioonis. Järgige töötlemisjuhiseid.

Kaabel-plaadile

Kõrge tihedus

Vastupidav

Näita rohkem toote üksikasju

One27 IDC-pistikupesa Artikli nr. 404-59080-61 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C (sõltuvalt kasutatava kaabli tüübist)

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Võnkumine, sinusoidne IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktihäired võnkumise ajal, sinusoidaalne IEC 60512-2-5	≤ 1 µs
Šokk, poolsinusoidne IEC 60512-6-3	50 g, 11 ms
Kontakti häired löökide ajal, poolsinusoidne IEC 60512-2-5	≤ 1 µs
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Kontakttakistus IEC 60512-2-1	≤ 25 mΩ kontakt --> mõõtur ≤ 10 mΩ IDC --> kaabel
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm
Isolatsioonikindlus IEC 60512-3-1	≥ 10 GΩ
Testpinge IEC 60512-4-1	500 V vahelduvvool

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 PVC-kaablikomplekt (standard)

One27 kaabelkomplekt, 12-kontaktiline, 100 mm, variant 120 Artikli nr. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 12-kontaktiline, 100 mm, variant 120 Artikli nr. 404-6112-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaabelkomplekt, 16-pin, 100 mm, variant 120 Artikli nr. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 16-pin, 100 mm, variant 120 Artikli nr. 404-6116-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	16
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaabelkomplekt, 20-pin, 100 mm, variant 120 Artikli nr. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 20-pin, 100 mm, variant 120 Artikli nr. 404-6120-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	20
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaabelkomplekt, 26-pin, 100 mm, variant 120 Artikli nr. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 26-pin, 100 mm, variant 120 Artikli nr. 404-6126-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	26
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaabelkomplekt, 32-pin, 100 mm, variant 120 Artikli nr. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 32-pin, 100 mm, variant 120 Artikli nr. 404-6132-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	32
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaabelkomplekt, 40-pin, 100 mm, variant 120 Artikli nr. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 40-pin, 100 mm, variant 120 Artikli nr. 404-6140-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	40
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, 50-kontaktiline, 100 mm, variant 120 Artikli nr. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 nööpi, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, 50-kontaktiline, 100 mm, variant 120 Artikli nr. 404-6150-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	50
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaabelkomplekt, 68-pin, 100 mm, variant 120 Artikli nr. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 68-pin, 100 mm, variant 120 Artikli nr. 404-6168-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	68
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaabelkomplekt, 80-kontaktiline, 100 mm, variant 120 Artikli nr. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 kontakti, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaabelkomplekt, 80-kontaktiline, 100 mm, variant 120 Artikli nr. 404-6180-100-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 PVC-kaablite individuaalne valmistamine

One27 kaablikomplekt, variant 100 Artikli nr. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 100 Artikli nr. 404-61NN-LLL-100-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 120 Artikli nr. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 120 Artikli nr. 404-61NN-LLL-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 130 Artikli nr. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 130 Artikli nr. 404-61NN-LLL-130-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 400 Artikli nr. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 400 Artikli nr. 404-61NN-LLL-400-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 420 Artikli nr. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 420 Artikli nr. 404-61NN-LLL-420-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 110 Artikli nr. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 110 Artikli nr. 404-61NN-LLL-110-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 140 Artikli nr. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 140 Artikli nr. 404-61NN-LLL-140-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 440 Artikli nr. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 440 Artikli nr. 404-61NN-LLL-440-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	–30 °C kuni +105 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0
CTI väärtus IEC 60112	175
Kontaktandmed	vaskliit
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,2 A temperatuuril 25 °C
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kõrgtemperatuursete kaablite valmistamine

One27 kaablikomplekt, variant 100 Artikli nr. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 100 Artikli nr. 404-62NN-LLL-100-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 120 Artikli nr. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 120 Artikli nr. 404-62NN-LLL-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 130 Artikli nr. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 130 Artikli nr. 404-62NN-LLL-130-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 400 Artikli nr. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 400 Artikli nr. 404-62NN-LLL-400-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 420 Artikli nr. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 420 Artikli nr. 404-62NN-LLL-420-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 110 Artikli nr. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 110 Artikli nr. 404-62NN-LLL-110-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 140 Artikli nr. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 140 Artikli nr. 404-62NN-LLL-140-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 440 Artikli nr. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30/7 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 440 Artikli nr. 404-62NN-LLL-440-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-55 °C kuni +125 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) TPE-ET S (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Tegevusvool	1,3 A temperatuuril 25 °C
Kontakttakistus	Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel)
Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 halogeenivabad kaabelkonfektsioonid

One27 kaablikomplekt, variant 100 Artikli nr. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 100 Artikli nr. 404-66NN-LLL-100-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 120 Artikli nr. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 120 Artikli nr. 404-66NN-LLL-120-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au üle PdNi üle Ni
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 130 Artikli nr. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 130 Artikli nr. 404-66NN-LLL-130-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 400 Artikli nr. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 400 Artikli nr. 404-66NN-LLL-400-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 420 Artikli nr. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 420 Artikli nr. 404-66NN-LLL-420-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 110 Artikli nr. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 110 Artikli nr. 404-66NN-LLL-110-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 140 Artikli nr. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 140 Artikli nr. 404-66NN-LLL-140-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

One27 kaablikomplekt, variant 440 Artikli nr. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Polügoonide arv 12 kuni 80, Kontaktide kattuvus 1,5 mm, AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm, Kokku monteerimine lõike-kinnitustehnika (IDC) abil, Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras), värviline juhe a1-l

Kaabel-plaadile

Kõrge tihedus

Näita rohkem toote üksikasju

One27 kaablikomplekt, variant 440 Artikli nr. 404-66NN-LLL-440-1 - Tehnilised andmed

Põhitõed

Kontaktide arv	12–80
Ühendustehnoloogia	SMT
Töötemperatuur	-40 °C kuni +90 °C

Materjal

Isoleeriv korpus	LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel)
CTI väärtus IEC 60112	175 (IDC-pistik)
Kontaktandmed	Vasksulam (IDC-pistik) Tinatud vask (kaabel)
Kontaktkate	Au kaudu PdNi kaudu Ni (IDC-pistik)
Ühendusala	Sn Ni peal

Mehhaaniline

Ruudustiku mõõde	1,27 mm (IDC-pistik) 0,635 mm (kaabel)
Sisestusjõud ühe kontakti kohta	≤ 0,5 N
Tõmbejõud kontakti kohta	≥ 0,1 N
Kasutusiga IEC 60512-9-1	Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit
Ohutuse ületamine	0,9 mm
Kontaktide kattumine	1,5 mm
Keskuse nihutamine	± 0,7 mm
Aksiaalne nihkumine ühendatud olekus (x/y)	± 0,4 mm
Nurkkiirusega nihutatud pikitelg	± 4°
Nurkkiirusega nihutatud ristteljed	± 2°

Elektriline

Õhu- ja sõiduulatuskaugus	vähemalt 0,4 mm

Heakskiidud / vastavus

UL-fail	E130314 ja E493123
Keskkond	Vastab RoHS-direktiivile

Derating diagramm

Teistsugune postide arv? Teistsugune virnastuskõrgus? Alternatiivsed kontaktkatted? Kohandatud variandid? Viivitatud kontaktid?

Taotlege kohandatud ühendusi

" Ei ole see sinu jaoks õige? Taotle nüüd kohandatud pistikut!

Username:

Suur tänu! Me vaatame Teie soovid läbi ja võtame Teiega ühendust.

Kui Teil on küsimusi, oleme Teile alati kättesaadavad e-posti või telefoni teel.

Sobivat toodet ei leitud – küsi toodet kohe:

Tärniga (*) märgitud väljad on kohustuslikud.

Ettevõte *

Tervitus

Eesnimi *

Nimi *

Street *

POSTIINFO *

Asukoht *

Riik *

e-mail *

Telefon *

Tootenõuded *

Meie privaatsuspoliitika on kättesaadav siin.

One27 SMT-pistikühenduste olulisemad omadused

Mida suudavad ept-i One27-pistikud? Milliseid trükkplaatide ühendusvõimalusi ja ühendustehnikaid need pakuvad? Miks on One27-pistikud eriti vastupidavad ja lihtsalt kasutatavad?

Sellele ja paljudele teistele küsimustele annab selge vastuse see animatsioonfilm. Vaadake seda kohe siit! (või YouTube'is)!

1,27 mm SMT-pistikühenduste omadused plaadi-plaadi rakenduste jaoks

One27® tootesari pakub väga paindlikke ja samas usaldusväärseid pistikühendusi mitmesugusteks plaadist-plaadile rakendusteks. Tootesari põhineb 1,27 mm rasteril, pakub erinevaid sirgeid ja nurgaga konstruktsioone ning ühendusi lintkaabliga ning on saadaval erineva kontaktide arvuga 12 kuni 80. Samas on pistikühendused ühilduvad selle konstruktsiooniga saadaval olevate toodetega ja annavad testides optimaalseid tulemusi.

One27 pistikupesa
Ülevaade üksikasjadest

Pööramiskaitse
noa ja kontaktpistikupesa õigeks ühendamiseks

Sisseviimiskalded
kesk- ja nurgahälbe kompenseerimiseks ühendamisel

Boardlock
tugev ühendus trükkplaadiga

positsioneerimistapp
optimaalne töötlemine tänu täpsele paigutusele

koplanaarsus
töötlemisel usaldusväärne jootmine

Meniski teke
jootekoht on väga stabiilne ja vastupidav

One27 pistikupesa
Ülevaade üksikasjadest

kaheharuline vedrukontakt
turvalise ja usaldusväärse ühenduse tagamiseks

Sile pind
usaldusväärne kontakt valtsitud, sileda pinna kaudu

28915 100x100x72x72x100 image — Ohutuse ületamine
Suur töökindlus tänu suurele tolerantsi kompenseerimisele

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Valmistame teie rakendusele sobivaid, täpselt sobivaid ja individuaalseid pistikühendusi.

muu polaaride arv
muud korpuse kõrgused
alternatiivsed kontaktide kattekihid

Küsige individuaalset pistikühendust

Paindlikud trükkplaatide vahekaugused (board-to-board)

Ept One27-pistikühendustega on võimalik saavutada trükkplaatide vahekaugusi vahemikus 8,00–20,00 mm.
One27-pistikühenduste kõrge ühenduskindlus võimaldab pistikute ja kontaktiribade paindlikku ühendamist 1,5 mm ulatuses. Erinevate korpuse kõrguste kombinatsiooni abil on seega võimalik luua nii väikeseid kui ka suuremaid trükkplaatide vahekaugusi.

ept One27 Mittenversatz

One27-pistikühenduste keskjoone
nihke lubatud tolerantsid

One27 SMT-pistikühendused taluvad ühendamisel 0,7 mm suurust nihket piki- ja ristteljel.

ept One27 Winkelversatz

One27-pistikühenduste nurga
nihke lubatud tolerantsid One27-trükkplaadi

pistikühenduste ühendamisel võib pistikupesa sisestada pistikupesasse kuni 4° nurga all pikitelje suunas ja 2° nurga all risttelje suunas.

On olemas testiaruanded, mis käsitlevad ühilduvust teiste turul olevate pistikühendustega.

Tape & Reel-pakend automatiseeritud paigaldamiseks

IDC-pistikurida on saadaval ka ilma lintkaablita, et võimaldada individuaalseid kaabli pikkusi

One27 SMT-trükkplaatide pistikühendused, sammuga 1,27 mm

Schreibtisch ept

„Pakuda ühe pistikühenduste tooteperekonna raames võimalikult mitmekesiseid ühendusviise ja pistikuvariante, seda väikese rastermõõduga ja maksimaalse vastupidavusega? Selle väljakutsega tahtsime me toime tulla!

Meie One27 SMT-trükkplaadi pistikühendused rastermõõduga 1,27 mm suudavad nüüd täpselt seda ja veel palju enamat: need on loodud mitmesugusteks mezzanine-, plaadi-plaadi- ja plaadi-kaabli rakendusteks SMT-s, olles samas äärmiselt vastupidavad ja kergesti töödeldavad ning lisaks tõendatult ühilduvad turul juba levinud 1,27 mm rasteriga SMT-pistikühendustega. Kolme erineva konstruktsioonivariandi valikuga nii terade kui ka kontaktide jaoks ning suure ülekattuvuse turvalisusega on võimalik realiseerida praktiliselt iga trükkplaadi vahekaugus vahemikus 8 kuni 20,00 mm ja iga trükkplaadi paigutus. Lisaks pakume One27 IDC-kontaktiriba mitte ainult eraldi, vaid ka individuaalselt kujundatava kaablikonfektsiooniga. Siit leiab tõesti igaüks midagi oma vajadustele! SMT-trükkplaatide pistikühenduste optimaalse töödeldavuse tagame koplanaarsuse tolerantsiga vaid 0,1 mm ja suurepärase haardumisvahemikuga ± 0,7 mm ehk ± 4° pikisuunas ja ± 2° ristisuunas. Proovige One27-pistikühendusi ise ja tellige kohe oma tasuta näidised!”
Dominik Dotzer, tootevaldkonna juht ept GmbH

KKK: Küsimused ja vastused One27 SMT-trükkplaatide ühenduste kohta

Kuidas saab One27 SMT-trükkplaatide pistikühendusi töödelda?Kuidas saab trükkplaate ühendada One27 SMT-pistikühendustega?Milliseid trükkplaatide vahekaugusi on võimalik saavutada One27-pistikühendustega?Miks on One27-pistikühenduste puhul kontakt tera- ja kontaktpistikuriba vahel eriti usaldusväärne?Kas ept-i One27 SMT-trükkplaatide pistikühendused on ühilduvad teiste turul olevate pistikühendustega?Millistes rakendustes kasutatakse One27 trükkplaatide pistikühendusi?Milliseid voolu tugevusi saab One27-pistikühendustega edastada?Millist nihket taluvad One27 trükkplaatide pistikühendused ühendamisel?Kas One27 IDC-pistikuliist on saadaval ka ilma lintkaablita?Kas ept pakub One27 IDC-pistikuriba ka valmis kaabliga?Kas One27 SMT-pistikühendusi tarnitakse ka lindil ja rullil?Kas One27 trükkplaatide pistikühendused on UL-tunnustatud komponendid?Kas ept-trükkplaatide pistikühendused vastavad RoHS-direktiivile?

Kuidas saab One27 SMT-trükkplaatide pistikühendusi töödelda?

One27-pistikühendussüsteem töödeldakse pinnapaigaldustehnoloogia (SMT) abil ja seega jootetakse otse trükkplaatidele. Pistikühendused tarnitakse tavaliselt lindil ja rullil (Tape and Reel), mis võimaldab täisautomaatset töötlemist pick-and-place-meetodil. One27-pistikute alumisel küljel asuvad positsioneerimistapid tagavad täpse paigutuse trükkplaadil. ept tagab lisaks kontaktide koplanaarsuse maksimaalselt 0,1 mm, et tagada töötlemisel protsessikindel jootmine.

Kuidas saab trükkplaate ühendada One27 SMT-pistikühendustega?

One27-pistikühenduste perekonna erinevad konstruktsioonid võimaldavad ühendada trükkplaate paralleelselt, horisontaalselt või risti ning ühendada trükkplaadile lintkaableid.

Milliseid trükkplaatide vahekaugusi on võimalik saavutada One27-pistikühendustega?

One27 trükkplaatide pistikühendustega on võimalik saavutada minimaalne trükkplaatide vahekaugus 8,00 mm ja maksimaalne trükkplaatide vahekaugus 20,00 mm. Seda võimaldab ühelt poolt suur ülepistmisvahemik 1,5 mm. Nuga- ja vedruribaid saab seega kuni 1,5 mm laiali tõmmata, tagades samas optimaalse ja usaldusväärse kontakti. Teisalt saab One27 madala, keskmise ja kõrge profiili üheksas variandis omavahel kombineerida, et saavutada erinevaid trükkplaatide vahekaugusi.

One27 Ueberstecksicherheit

Miks on One27-pistikühenduste puhul kontakt tera- ja kontaktpistikuriba vahel eriti usaldusväärne?

One27-pistikühenduste puhul toimub kontaktimine kaheharulise vedrukontakti kaudu, mis ümbritseb pistikuriba kontaktvarrast. Seega on usaldusväärne kontakt tagatud vähemalt ühel kontaktvarraste küljel isegi pistikute nihke korral. Lisaks toimub kontakt ühendus vedrukontakti sileda, valtsitud pinna kaudu. Seega on One27-pistikute ühendamisel kontaktpinna kulumine ja laastude tekkimine välistatud.

One27 Federkontakt

Kas ept-i One27 SMT-trükkplaatide pistikühendused on ühilduvad teiste turul olevate pistikühendustega?

One27-pistikühendussüsteem on täielikult ühilduv teiste tootjate pistikühendustega. One27-pistikühenduste ühilduvus on kinnitatud testiaruannetes, mida saate tellida aadressilt sales@ept.de.

Millistes rakendustes kasutatakse One27 trükkplaatide pistikühendusi?

One27 SMT-pistikud sobivad kõikidele rakendustele, kus trükkplaate tuleb ühendada ruumi kokkuhoidvalt, kuid samas vastupidavalt. Tänu One27 pistikute erinevatele suundadele, kõrgustele ja ühendusviisidele on teil ühendatavate trükkplaatide paigutuse ja ühendusviisi valikul täielik vabadus. Kas paralleelselt erinevate vahedega, horisontaalselt kõrvuti, täisnurga all või lintkaabli abil – kuidas trükkplaate omavahel ühendada, jääb täielikult teie otsustada.

Milliseid voolu tugevusi saab One27-pistikühendustega edastada?

50-kontaktiline One27-pistik ühendab kuni 1,4 A voolu 20 °C ümbritseva õhutemperatuuri juures. Täpsema teabe saamiseks palun tellige meie testiaruanded aadressilt sales@ept.de.

Millist nihket taluvad One27 trükkplaatide pistikühendused ühendamisel?

One27-pistikühendustel on suur nihketolerants. Seega on noa- ja vedruriba ühendamisel lubatud keskjoone nihke suuruseks 0,7 mm nii pikisuunas kui ka ristisuunas. Nurga kaldenurga tolerants on pikisuunas 4° ja ristisuunas 2°.

Kas One27 IDC-pistikuliist on saadaval ka ilma lintkaablita?

Jah, ept pakub One27 tootesarja IDC-kontaktiriba ka ilma kaablita. Seega saate kaabli ise kokku panna ja kaabli pikkuse ise valida. Palun järgige selleks töötlemisjuhiseid. Samas
pakub ept ka One27 IDC-kontaktiriba individuaalset kokkupanekut, mis on kohandatud just teie vajadustele.

Kas ept pakub One27 IDC-pistikuriba ka valmis kaabliga?

Jah, ept pakub One27 IDC-pistikuliistut lõikeklemmtehnoloogiat kasutades koos kaablikonfektsiooniga. Teil on võimalik vabalt valida pistikute suund, polaaride arv ja kaabli pikkus. Lisaks saate valida kolme erineva kaabli tüübi vahel.

Kas One27 SMT-pistikühendusi tarnitakse ka lindil ja rullil?

Jah, One27 SMT-pistikühendused tarnitakse tavaliselt lindil ja rullil (Tape and Reel), mis võimaldab täisautomaatset töötlemist pick-and-place-meetodil. Võite meilt küsida ka teisi pakenditüüpe. One27 IDC-pistikurida tarnitakse üldjuhul aluspakendis.

Kas One27 trükkplaatide pistikühendused on UL-tunnustatud komponendid?

Jah, ept-i One27-pistikühendused on UL-tunnustatud komponendid USAs ja Kanadas.

Kas ept-trükkplaatide pistikühendused vastavad RoHS-direktiivile?

RoHS (teatavate ohtlike ainete kasutamise piiramine) on direktiiv, mis piirab teatavate ohtlike ainete kasutamist elektri- ja elektroonikaseadmetes.
Kinnitame, et ept-i One27-pistikühendused vastavad RoHS-direktiivile 2011/65/EL. Täpsemat teavet leiate jaotisest „RoHS ja REACH“.

Tunnistused

Austame oma klientide soovi diskreetsuse järele ja seetõttu ei nimeta allpool allikaid.
Tagame siiski täielikult nende väidete autentsuse.

One27 trükkplaatide pistikühenduste lühikesed tarneajad olid meie jaoks otsustavaks teguriks, miks otsustasime hankida vajalikud 1,27 mm vahekaugusega pistikühendused firmalt ept.

Einkäufer Hardware-Entwicklung

One27-pistikühenduste puhul saame säilitada juba kasutusel oleva trükkplaadi paigutuse. Seega saame ept SMT-pistikühendustele üle minna väga lihtsalt ja ilma disainimuudatusteta.

Entwicklungsingenieur Hardware-Entwicklung

Tänu ept-i nurgaga One27-liistude ühenduskohtade nihkele ei ole meil vaja teist kaamerat, et tagada jootmise kvaliteet.

Fertigungsleiter Contract Manufacturing

Tänu ept-le saame IDC-pistikuriba 1,27 mm vahekaugusega nüüd osta ka lahtiselt, st ilma kaablikonfektsioonita.

Leiter Einkauf Automatisierungstechnik

Ept One27 SMT-pistikühenduste jootmistest veenis mind nende pistikute optimaalses töödeldavuses. Ma pole pistikühendusi valikuprotsessis kunagi varem selliselt vaadanud!

Entwicklungsleiter Baugruppenfertigung

Ma polnud varem veel näinud otsest tõendit selle kohta, kui hästi saab pistikühendusi trükkplaadile jootma. One27 trükkplaadi pistikühenduste jootmistest avas mulle silmad: siin on tõepoolest näha, kui kindel on kontaktide jootmisühendus trükkplaadiga.

Einkäufer Embedded Computing

Meie jaoks oli väga kasulik, et saime osta lahtiselt IDC-pistikuliiste 1,27 mm vahekaugusega, millel oli nii suur kontaktide arv.

Entwicklungsingenieur Hardware-Entwicklung

Me külastaksime teid hea meelega teie kaunis asukohas, kuid kvaliteedi seisukohast pole meil selleks põhjust

Einkäufer Hardware-Entwicklung

Pistikühendused ept tooted One27 – 1,27 mm SMT

+49 8861 2501 0

Sisu
