One27 kaablikomplekt, variant 110 Artikli nr. 404-66NN-LLL-110-1
Pilt sarnane
Kaabel-plaadile
Kõrge tihedus
- Polügoonide arv 12 kuni 80
- Kontaktide kattuvus 1,5 mm
- AWG 30 raster-lamekaabel 0,635 mm, vabalt valitava pikkusega 30–999 mm
- Kokku monteerimine lõike-kinnitustehnika (IDC) abil
- Kaabeltüüp LSZH: -40 °C kuni +90 °C (seisukorras)
- värviline juhe a1-l
Tehnilised andmed
Põhitõed
| Kontaktide arv | 12–80 |
|---|---|
| Ühendustehnoloogia | SMT |
| Töötemperatuur | -40 °C kuni +90 °C |
Materjal
| Isoleeriv korpus | LCP, UL 94 V-0 (IDC-pistikuliides) LSZH EVA/PO, UL 22088 (kaabel) |
|---|---|
| CTI väärtus IEC 60112 | 175 (IDC-pistik) |
| Kontaktandmed | Vasksulam (IDC-pistik) Tinatud vask (kaabel) |
| Kontaktkate | Au kaudu PdNi kaudu Ni (IDC-pistik) |
| Ühendusala | Sn Ni peal |
Mehhaaniline
| Ruudustiku mõõde | 1,27 mm (IDC-pistik) 0,635 mm (kaabel) |
|---|---|
| Sisestusjõud ühe kontakti kohta | ≤ 0,5 N |
| Tõmbejõud kontakti kohta | ≥ 0,1 N |
| Kasutusiga IEC 60512-9-1 | Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit |
| Ohutuse ületamine | 0,9 mm |
| Kontaktide kattumine | 1,5 mm |
| Keskuse nihutamine | ± 0,7 mm |
| Aksiaalne nihkumine ühendatud olekus (x/y) | ± 0,4 mm |
| Nurkkiirusega nihutatud pikitelg | ± 4° |
| Nurkkiirusega nihutatud ristteljed | ± 2° |
Elektriline
| Õhu- ja sõiduulatuskaugus | vähemalt 0,4 mm |
|---|
Heakskiidud / vastavus
| UL-fail | E130314 ja E493123 |
|---|---|
| Keskkond | Vastab RoHS-direktiivile |
Muudatused
Soovi korral pakume teile ka
- muud rõivamudelid
Pakend
ESD-kott
10

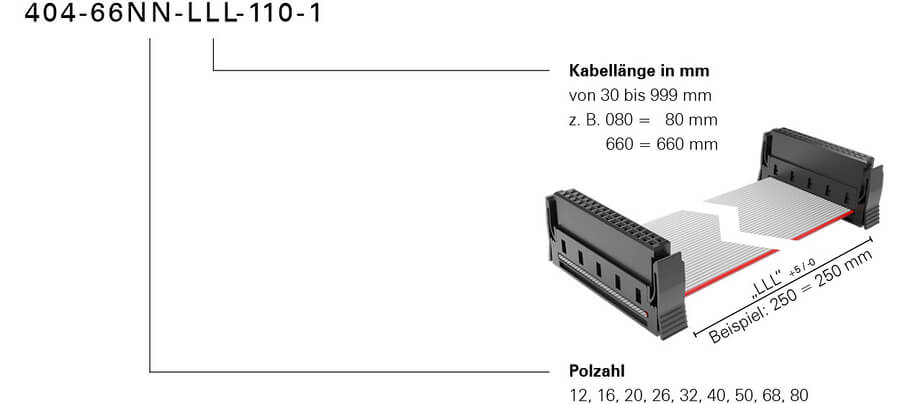

Tellimiskood
