One27 kaablikoost, variant 130 Artikli nr. 404-62NN-LLL-130-1
Pilt sarnane
- Polügoonide arv 12 kuni 80
- kontakti libisemine 1,5 mm
- AWG 30/7 samm lintkaabel 0,635 mm, vabalt valitava kaabli pikkusega 30 kuni 999 mm
- IDC-tehnoloogia-meetodil (IDC) valmistatud tooted
- Kaabli tüüp TPE-S: -55 °C kuni +125 °C (seisukorras)
- värviline juhe a1-l
Kaabel-plaadile
Kõrge tihedus
Joonised
Täiendav teave
beschr_request
Tehnilised andmed
Põhitõed
| Kontaktide arv | 12 - 80 |
|---|---|
| Ühendustehnoloogia | SMT |
| Töötemperatuur | -55 °C kuni +125 °C |
Materjal
| Isoleeriv korpus | LCP, UL 94 V-0 (IDC-emane konnektor) TPE-ET S (kaabel) |
|---|---|
| CTI väärtus IEC 60112 | 175 (IDC-emane konnektor) |
| Kontaktandmed | Vasksulam (IDC-emane konnektor) tinnitud vask (kaabel) |
| Kontaktkate | kuld pallaadiumnikli ja nikli peal (IDC-emane konnektor) |
| Ühendusala | tina nikli peal |
Mehhaaniline
| Ruudustiku mõõde | 1,27 mm (IDC-emane konnektor) 0,635 mm (kaabel) |
|---|---|
| Sisestusjõud ühe kontakti kohta | ≤ 0,5 N |
| Tõmbejõud kontakti kohta | ≥ 0,1 N |
| Kasutusiga IEC 60512-9-1 | jõudlustase 1: 500 ühendustsükkel |
| Ohutuse ületamine | 0,9 mm |
| Kontaktide kattumine | 1,5 mm |
| Keskuse nihutamine | ± 0,7 mm |
| Aksiaalne nihkumine ühendatud olekus (x/y) | ± 0,4 mm |
| Nurkkiirusega nihutatud pikitelg | ± 4° |
| Nurkkiirusega nihutatud ristteljed | ± 2° |
Elektriline
| Tegevusvool | 1,3 A temperatuuril 25 °C |
|---|---|
| Tööpinge | 48 V |
| Testpinge | >1000 V |
| Kontakttakistus | Maksimaalselt 354 Ω/km temperatuuril 20 °C (kaabel) |
| Õhu- ja sõiduulatuskaugus | vähemalt 0,4 mm |
Heakskiidud / vastavus
| UL-fail | E130314 ja E493123 |
|---|---|
| Keskkond | Vastab RoHS-direktiivile |
Muudatused
Soovi korral pakume teile ka
- muud rõivamudelid
Pakend
ESD-kott
10

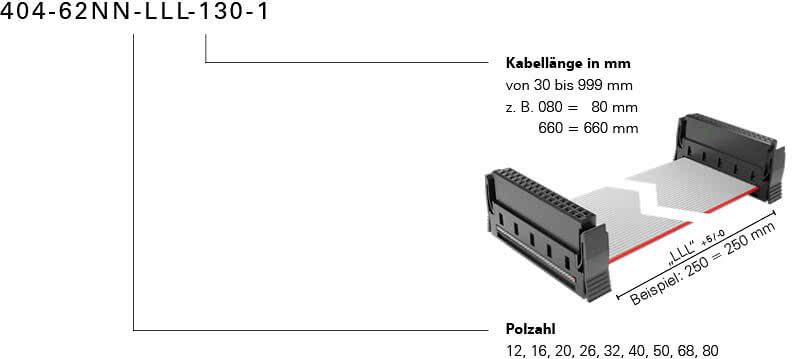

Tellimiskood
