One27 kaabelkomplekt, 12-kontaktiline, 100 mm, variant 120 Artikli nr. 404-6112-100-120-1
Pilt sarnane
Kaabel-plaadile
Kõrge tihedus
- 12 kontakti
- Kontaktide kattuvus 1,5 mm
- AWG 30/7 raster-lamekaabel, läbimõõt 0,635 mm, kaabli pikkus 100 mm
- Kokku monteerimine lõike-kinnitustehnika (IDC) abil
- PVC-kaabli tüüp: -30 °C kuni +105 °C (seisukorras)
- värviline juhe a1-l
Tehnilised andmed
Põhitõed
| Kontaktide arv | 12 |
|---|---|
| Ühendustehnoloogia | SMT |
| Töötemperatuur | –30 °C kuni +105 °C |
Materjal
| Isoleeriv korpus | LCP, UL 94 V-0 |
|---|---|
| CTI väärtus IEC 60112 | 175 |
| Kontaktandmed | vaskliit |
| Kontaktkate | Au üle PdNi üle Ni |
| Ühendusala | Sn Ni peal |
Mehhaaniline
| Ruudustiku mõõde | 1,27 mm |
|---|---|
| Sisestusjõud ühe kontakti kohta | ≤ 0,5 N |
| Tõmbejõud kontakti kohta | ≥ 0,1 N |
| Kasutusiga IEC 60512-9-1 | Kvaliteediklass 1: 500 ühendus- ja lahtiühendustsüklit |
| Ohutuse ületamine | 0,9 mm |
| Kontaktide kattumine | 1,5 mm |
| Keskuse nihutamine | ± 0,7 mm |
| Aksiaalne nihkumine ühendatud olekus (x/y) | ± 0,4 mm |
| Nurkkiirusega nihutatud pikitelg | ± 4° |
| Nurkkiirusega nihutatud ristteljed | ± 2° |
Elektriline
| Tegevusvool | 1,2 A temperatuuril 25 °C |
|---|---|
| Õhu- ja sõiduulatuskaugus | vähemalt 0,4 mm |
Heakskiidud / vastavus
| UL-fail | E130314 |
|---|---|
| Keskkond | Vastab RoHS-direktiivile |
Vastavad tooted
Muudatused
Soovi korral pakume teile ka
- muud rõivamudelid
- muud kaabli pikkused
Pakend
ESD-kott
10

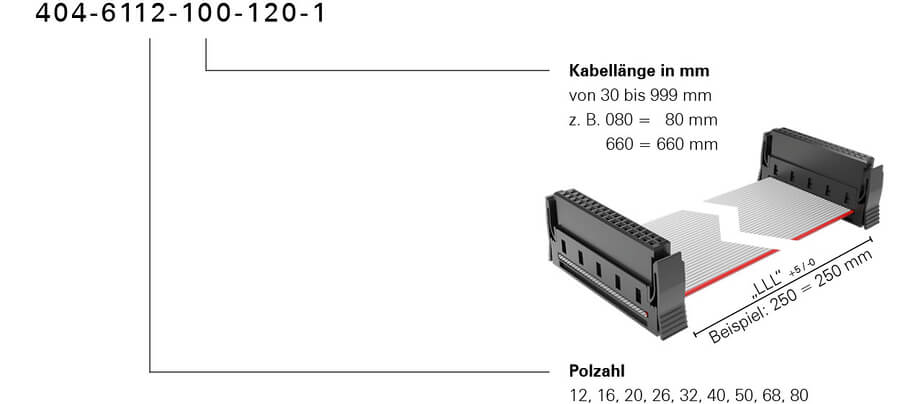

Tellimiskood
