Plaadi-plaadi ühendus: vastupidavatest kuni kiireteni
Sisu

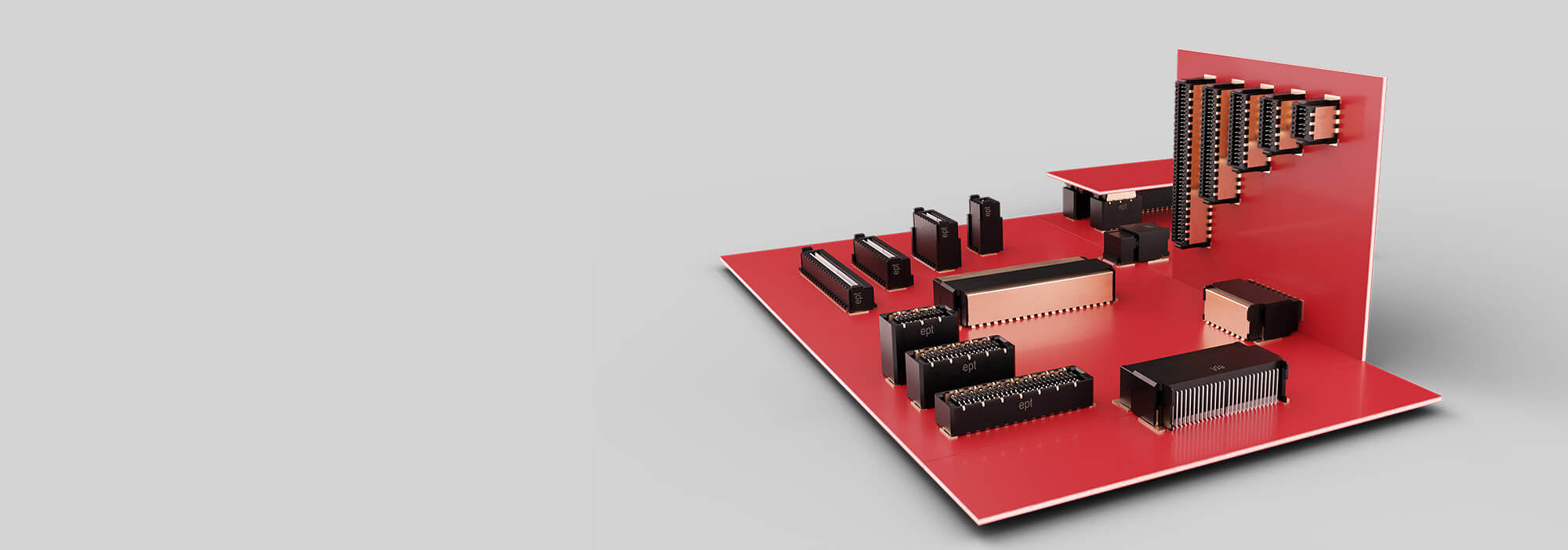

Iga rakenduse jaoks sobiv plaadist plaadini ühendus
Kas teie üheplaadilised lahendused ei ole enam piisavad? Meie plaadist-plaadile ühendustega saate vabaduse oma üheplaadilisi lahendusi laiendada. Pakume teie rakendusele sobivat plaadist-plaadile ühendust. Lai kasutusvaldkond ulatub vastupidavatest trükkplaatide ühendustest löökpuuridele kuni kiirete plaadist-plaadile mezzanine-pistikute jaoks kõrgtehnoloogilistes arvutites. Meie PCB-to-PCB-ühendustega pakume andmeedastuskiirusi vahemikus 3 Gbit/s kuni 16+ Gbit/s. Meie trükkplaatide ühenduste kontaktide arv ulatub 12-st kuni 440-ni. Kui otseseks plaadi-plaadi ühenduseks pole ruumi, pakub meie vastupidav One27 trükkplaadi ühendus ka juhtme-plaadi ühenduse võimalust.
Tooteotsingusse »
Tooteotsingusse »
Plaadi-plaadi ühendus: võrdlus
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Teie rakendusele sobiv plaadist plaadile pistikühendus
SMT-trükkplaatide ühenduste peamised eristavad tunnused on andmeedastuskiirused ja rastermõõt. Mida väiksem on rastermõõt ja mida suurem on nõutav ühenduskiirus, seda suurem ja keerulisem on trükkplaadi projekteerimise maht. Üldiselt kujutab plaadi-plaadi või juhtme-plaadi ühendus endast häiret andmeedastusliinis. Siin tuleks erilist tähelepanu pöörata impedantsile, sisestuskaole ja ristkõnelusele. Mida kvaliteetsem on trükkplaadi ühendus, seda väiksemad on andmeedastushäired.
ROBUST

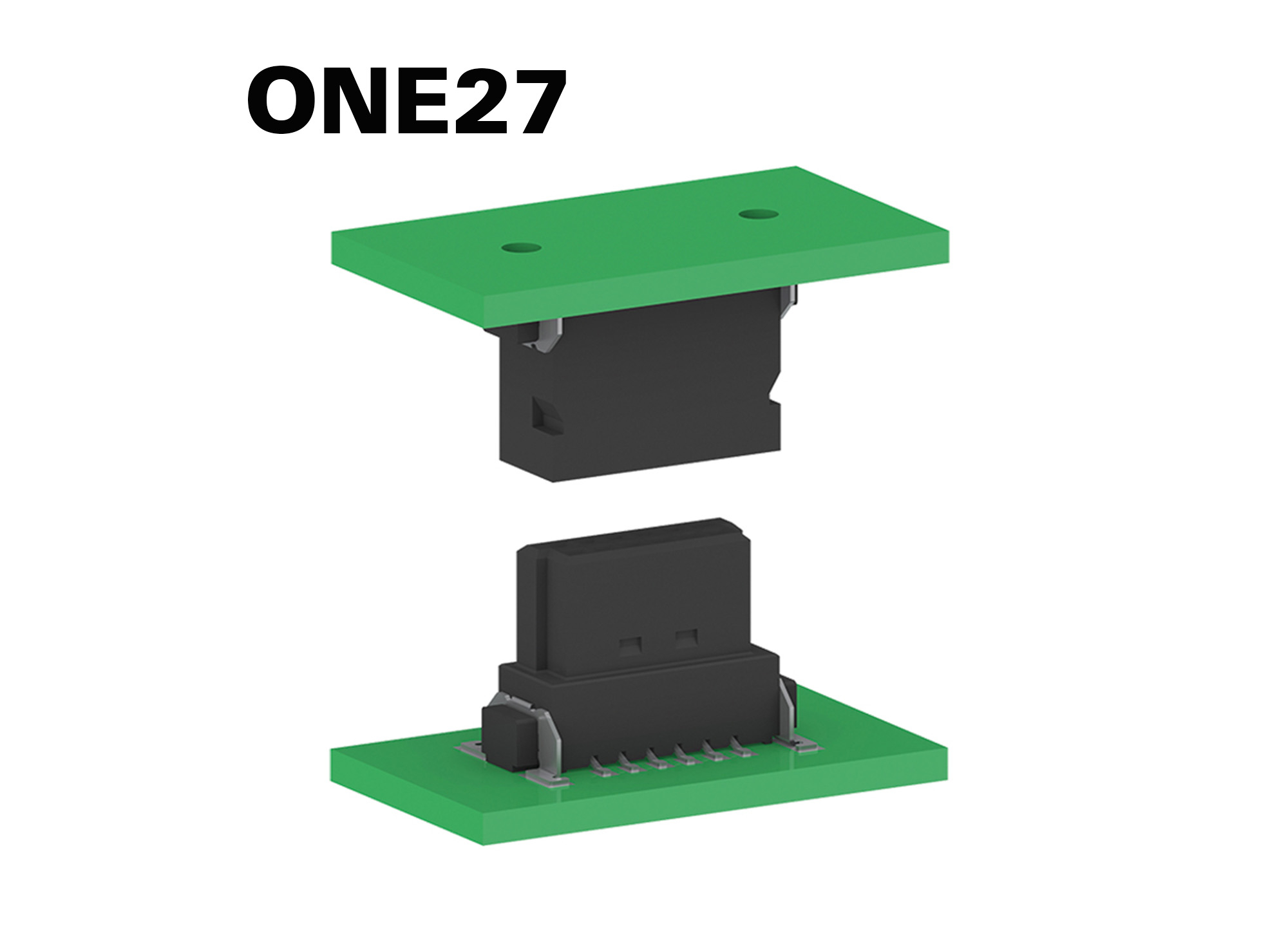

Meie vastupidav ja pikaajaliselt end tõestanud One27-pistikühendus saavutab andmeedastuskiiruse 3 Gbit/s. 1,27 mm piirjoonega on see saadaval 12–80 kontaktiga versioonidena. Samal ajal on võimalik realiseerida trükkplaatide vahekaugusi 8–13,8 mm. One27-i kasutamisel saab trükkplaate ühendada paralleelselt, risti, horisontaalselt ja „wire-to-board“ rakendusena.
Lisateave One27 kohta »
Meie vastupidav ja pikaajaliselt end tõestanud One27-pistikühendus saavutab andmeedastuskiiruse 3 Gbit/s. 1,27 mm piirjoonega on see saadaval 12–80 kontaktiga versioonidena. Samal ajal on võimalik realiseerida trükkplaatide vahekaugusi 8–13,8 mm. One27-i kasutamisel saab trükkplaate ühendada paralleelselt, risti, horisontaalselt ja „wire-to-board“ rakendusena.
Lisateave One27 kohta »
KÕRGE KIIRUS, PARALLEELNE
Meie ept Colibri trükkplaatide ühendusliitmik pakub andmeedastuskiirusi valikuliselt 10 Gbit/s ja 16 Gbit/s. [SG1] 0,5 mm rasteriga trükkplaatidevahelise ühendusliitmiku variandid on saadaval 40–220 kontaktiga. Trükkplaatidevaheline kaugus võib olla 5–8 mm. Colibri-l on suurepärased andmeedastusomadused ning plaate saab paigutada paralleelselt üksteise peale [SG2]. ept Colibri PCB-to-PCB-pistikühendus on välja töötatud COM-Express-rakenduste jaoks, millel on 220 ja 440 kontakti. Plaadist-plaadile-pistikühenduse kasutusvaldkonnad ja rakendused on vahepeal aga mitmekordistunud.
Lisateave Colibri kohta »
Meie ept Colibri trükkplaatide ühendusliitmik pakub andmeedastuskiirusi valikuliselt 10 Gbit/s ja 16 Gbit/s. [SG1] 0,5 mm rasteriga trükkplaatidevahelise ühendusliitmiku variandid on saadaval 40–220 kontaktiga. Trükkplaatidevaheline kaugus võib olla 5–8 mm. Colibri-l on suurepärased andmeedastusomadused ning plaate saab paigutada paralleelselt üksteise peale [SG2]. ept Colibri PCB-to-PCB-pistikühendus on välja töötatud COM-Express-rakenduste jaoks, millel on 220 ja 440 kontakti. Plaadist-plaadile-pistikühenduse kasutusvaldkonnad ja rakendused on vahepeal aga mitmekordistunud.
Lisateave Colibri kohta »
KIIR, VASTUPIDAV, PARALLEELNE VÕI TÄISNURGA

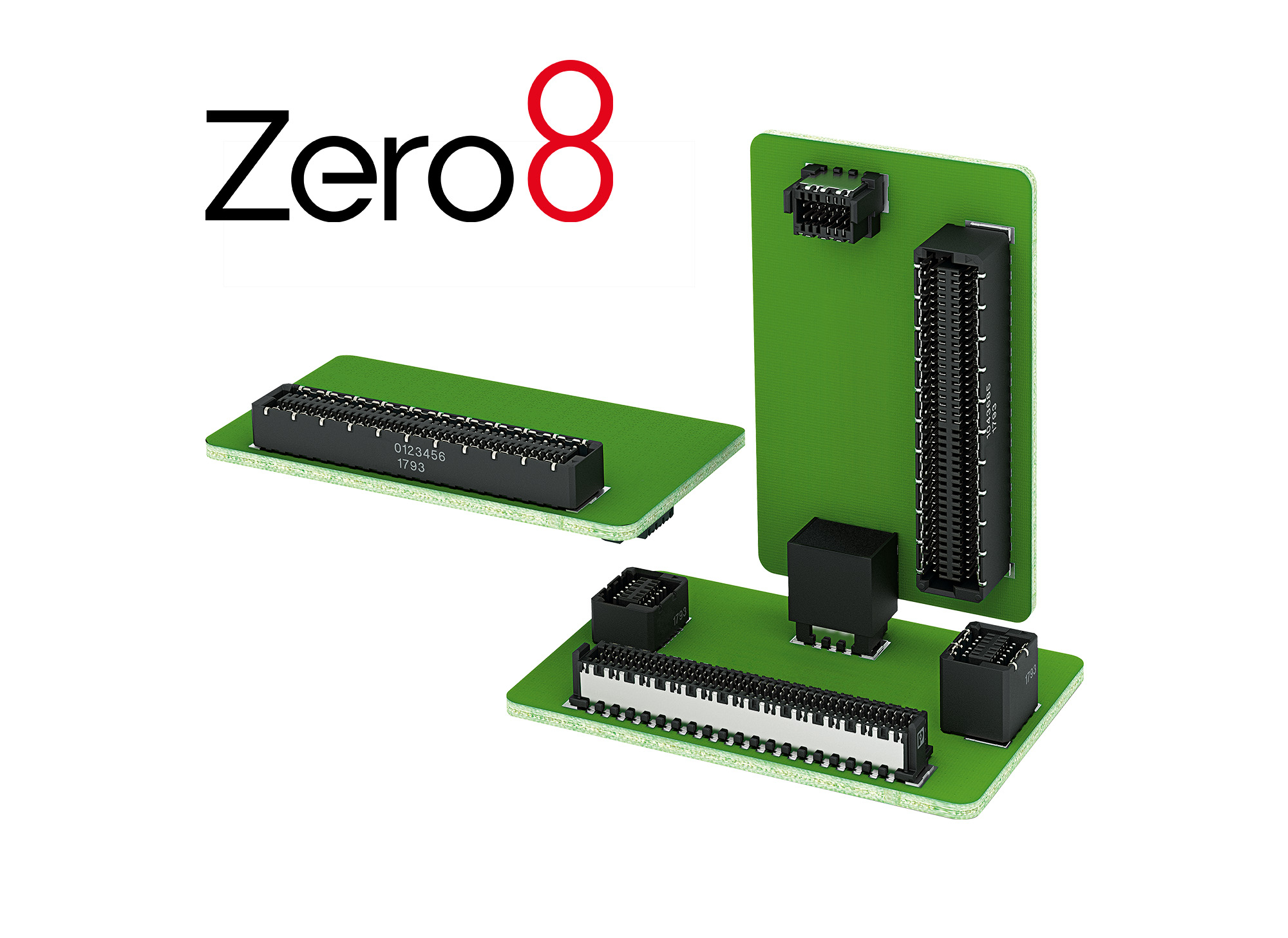

Allikas: Meie ept Zero.8 plaadi-plaadi ühendusliitmik võimaldab andmeedastuskiirust kuni 16+ Gbit/s. 0,8 mm vahekaugusega ja ScaleX-tehnoloogia abil ulatub kontaktide arv 12-st kuni 80-ni. PCB-to-PCB-ühendust on saadaval nii varjestatud kui ka varjestamata versioonis. Plaadivahe võib olla 6–21 mm. Võrreldes ept Colibri trükkplaadiühendusega saab seda trükkplaadiühendust kasutada nii paralleelse trükkplaadiühendusena kui ka õigekülgse trükkplaadi otsühendusena. See trükkplaadiühendus suurendab teie disaini majanduslikku tasuvust märkimisväärselt. Suure variatsioonide mitmekesisuse tõttu on trükkplaadiühenduse laiendamine võimalik igas suunas.
Lisateave Zero8 kohta »
Allikas: Meie ept Zero.8 plaadi-plaadi ühendusliitmik võimaldab andmeedastuskiirust kuni 16+ Gbit/s. 0,8 mm vahekaugusega ja ScaleX-tehnoloogia abil ulatub kontaktide arv 12-st kuni 80-ni. PCB-to-PCB-ühendust on saadaval nii varjestatud kui ka varjestamata versioonis. Plaadivahe võib olla 6–21 mm. Võrreldes ept Colibri trükkplaadiühendusega saab seda trükkplaadiühendust kasutada nii paralleelse trükkplaadiühendusena kui ka õigekülgse trükkplaadi otsühendusena. See trükkplaadiühendus suurendab teie disaini majanduslikku tasuvust märkimisväärselt. Suure variatsioonide mitmekesisuse tõttu on trükkplaadiühenduse laiendamine võimalik igas suunas.
Lisateave Zero8 kohta »
Trükkplaatide ühendamine – näpunäited disaini jaoks
Juba arendusetapi suhteliselt varases faasis peab arendaja mõtlema sobiva trükkplaadi otsese ühenduse peale. Oleme teie jaoks kokku pannud olulisemad küsimused, mida tuleks eelnevalt selgeks teha:
- Kas üheplaadilist lahendust piisab?
- Kui palju signaale peab plaadist plaadile ühendus võimaldama?
- Kui palju ruumi võib plaadist plaadile ühendus trükkplaadil hõivata?
- Millist andmeedastuskiirust peab PCB-st PCB-sse ühendus saavutama?
- Millised on nõuded impedantsile, sisestuskaole ja ristkõnelusele?
- Milline on maksimaalne komponentide suurus?
- Kuidas tuleb plaadid omavahel ühendada?
- Kas on vaja paralleelselt paigutatud trükkplaadi ühendust?
- Kas plaadist plaadile ühendus peab olema paigaldatud täisnurga all?
- Või on võimalik trükkplaadi ühendus lahendada ainult juhtme-plaadi ühenduse abil?
- Millised komponendid määravad kindlaks plaadidevahelise miinimumkauguse?
- Millised on ootused elektromagnetilise ühilduvuse suhtes?
- Kui oluline on löögikindlus ja vibratsioonikindlus, eelkõige mobiilsete seadmete puhul?
- Kui oluline on soojuse ärajuhtimine? Kas sobiva plaadilt-plaadile ühenduse abil saab komponentide teistsugune paigutus parandada soojuse ärajuhtimist ja soojuse juhtimist?
- Millised on atmosfäärilised tingimused, milles lõppseade töötab?
- Kas EMI / RFI kaalutlused ja mured nõuavad funktsioonide eraldamist ja osa vooluahela RF-varjestust?
- Kas tuleb arvestada, et väljapoole suunatud sisend/väljund tuleb pigem kohapeal asendada?
Üheplaadilise arvutist tööstuslikuni: sobiva
plaadist-plaadile-ühenduse abil pole see mingi probleem
Industrialiseerimise ja automatiseerimise käigus suurenevad süsteemidele esitatavad nõuded pidevalt. Sageli jõuavad populaarsed üheplaadilised lahendused oma piirideni ja neid tuleb laiendada. Lihtsa ja usaldusväärse lahenduse pakuvad plaadist-plaadile ühendused.
Plaadist-plaadile ühendus pakub maksimaalset paindlikkust trükkplaatide ühendamisel ja lahtiühendamisel. Peamine ülesanne on signaalide ja voolude edastamine. Tavaliselt koosneb plaadist-plaadile ühendusklambri paar pistikuribast ja klambriribast. Meie ept-ühendusklambrite kõrge kvaliteet tuleneb muu hulgas kahe ühendusklambri poole ideaalsest omavahelisest sobivusest. Komplekssed teadmised kontaktide geomeetriast, kontaktmaterjalist ja kontaktide pinnakattest, samuti isolatsioonikorpuse geomeetriast ja materjalist optimaalse õhuvälimise ja rändetee tagamiseks teevad ept-pistikühendustest teie usaldusväärse partneri. Suurepärase koplanaarsuse tõttu on automatiseeritud töötlemine iseenesestmõistetav.
Nagu juba mainitud, saab trükkplaate ühenduspaaride abil üksteisega lihtsalt ja maksimaalse usaldusväärsusega ühendada. See avab võimaluse emaplaadi täiendamiseks tütarkaartidega. Oskusliku disaini abil saab omavahel ühendada suvalise arvu trükkplaate. Piiravaks teguriks on väliskorpus. Trükkplaate saab paigutada paralleelselt üksteise peale või ühendada 90° nurga all. Samuti on võimalikud „wire-to-board“-lahendused. Kuna pakkimistihedus ja andmeedastuskiirused kasvavad pidevalt, on mezzanine-kaardid ideaalne võimalus olemasolevaid rakendusi soodsalt ja paindlikult laiendada. „Board-to-board“-pistikühenduste kasutamise abil saab mooduleid hõlpsasti vahetada. Arvutite majanduslikku efektiivsust suurendab maksimaalne disainipaindlikkus. Nii saab emaplaati varustada erinevate funktsioonidega tütarkaartidega.
Plaadist-plaadile ühendus pakub maksimaalset paindlikkust trükkplaatide ühendamisel ja lahtiühendamisel. Peamine ülesanne on signaalide ja voolude edastamine. Tavaliselt koosneb plaadist-plaadile ühendusklambri paar pistikuribast ja klambriribast. Meie ept-ühendusklambrite kõrge kvaliteet tuleneb muu hulgas kahe ühendusklambri poole ideaalsest omavahelisest sobivusest. Komplekssed teadmised kontaktide geomeetriast, kontaktmaterjalist ja kontaktide pinnakattest, samuti isolatsioonikorpuse geomeetriast ja materjalist optimaalse õhuvälimise ja rändetee tagamiseks teevad ept-pistikühendustest teie usaldusväärse partneri. Suurepärase koplanaarsuse tõttu on automatiseeritud töötlemine iseenesestmõistetav.
Nagu juba mainitud, saab trükkplaate ühenduspaaride abil üksteisega lihtsalt ja maksimaalse usaldusväärsusega ühendada. See avab võimaluse emaplaadi täiendamiseks tütarkaartidega. Oskusliku disaini abil saab omavahel ühendada suvalise arvu trükkplaate. Piiravaks teguriks on väliskorpus. Trükkplaate saab paigutada paralleelselt üksteise peale või ühendada 90° nurga all. Samuti on võimalikud „wire-to-board“-lahendused. Kuna pakkimistihedus ja andmeedastuskiirused kasvavad pidevalt, on mezzanine-kaardid ideaalne võimalus olemasolevaid rakendusi soodsalt ja paindlikult laiendada. „Board-to-board“-pistikühenduste kasutamise abil saab mooduleid hõlpsasti vahetada. Arvutite majanduslikku efektiivsust suurendab maksimaalne disainipaindlikkus. Nii saab emaplaati varustada erinevate funktsioonidega tütarkaartidega.
