Võimsusmuundur tehnoloogilise muutuse ajastul
Väiksem. Võimsam. Nutikam
Uued pooljuhtmaterjalid, modulaarne ehituspõhimõte ja lisafunktsioonide integreerimine viivad võimsusmuundureid järgmisele arengutasemele.
Võimsusmuundurid on murrangulises faasis: uued materjalid võimaldavad kõrgemaid lülitussagedusi ja kompaktsemaid konstruktsioone. Need tehnoloogilised edusammud edendavad eelkõige võimsusmuundureid (AC/DC- ja DC/DC-muundureid) – tänapäevaste rakenduste, nagu e-liikuvus ja taastuvenergiasüsteemid, keskseid komponente. Selle arengu käigus muutuvad olulisemaks ka uuenduslikud ühendustehnoloogiad, mis võimaldavad suuremat tõhusust, miniaturiseerimist ja funktsionaalsust.
Järgnevalt valgustame võimsusmuundurite valdkonna keskseid tehnoloogilisi arenguid ja näitame, kuidas need suundumused mõjutavad püsivalt võimsuselektroonika tulevikku.
Võimsusmuundurid on murrangulises faasis: uued materjalid võimaldavad kõrgemaid lülitussagedusi ja kompaktsemaid konstruktsioone. Need tehnoloogilised edusammud edendavad eelkõige võimsusmuundureid (AC/DC- ja DC/DC-muundureid) – tänapäevaste rakenduste, nagu e-liikuvus ja taastuvenergiasüsteemid, keskseid komponente. Selle arengu käigus muutuvad olulisemaks ka uuenduslikud ühendustehnoloogiad, mis võimaldavad suuremat tõhusust, miniaturiseerimist ja funktsionaalsust.
Järgnevalt valgustame võimsusmuundurite valdkonna keskseid tehnoloogilisi arenguid ja näitame, kuidas need suundumused mõjutavad püsivalt võimsuselektroonika tulevikku.
Tehnoloogilised uuendused iseloomustavad tänapäevaseid võimsusmuundureid
Võimsusmuundurid tänapäevase energiavarustuse keskmes
Võimsusmuundurid moodustavad tänu pingetasemete reguleerimisele ja energiakadude minimeerimisele kaasaegsete toitesüsteemide südame. Võimsusmuundurite turul pakuvad kasvuvõimalusi elektrisõidukite areng, tööstusautomaatika edusammud ning taastuvenergiasüsteemide laienemine. Võimsusmuundurite valdkonna praegused tehnoloogilised arengud keskenduvad kasvavatele nõudmistele tõhususe, miniaturiseerimise ja funktsionaalsuse osas.
Uued pooljuhttehnoloogiad tagavad suuremad lülitussagedused ja kompaktsemad konstruktsioonid
Uute pooljuhttehnoloogiate, nagu ränikarbiid (SiC) ja galliumnitriid (GaN), kasutamine võimaldab oluliselt kõrgemaid lülitussagedusi, mis omakorda võimaldab luua kompaktsemaid ja tõhusamaid konstruktsioone, millel on parem reageerimiskiirus ja reguleerimistäpsus. Laiavahemikuga (WBG) pooljuhid, näiteks SiC ja GaN, omavad paremaid elektrilisi omadusi lülituskiiruse, pingetaluvuse ning kadude osas, võimaldades seeläbi tõhusamat töötamist kõrgematel temperatuuridel. Lülitussageduse suurendamise abil on võimalik vähendada passiivkomponentide, nagu kondensaatorite, kaalu ja suurust ning luua kompaktsemaid konstruktsioone.
Miniaturiseerimine ja tõhususe suurendamine
Uued lülitustopoloogiad ja edusammud tootmistehnoloogias toovad kaasa üha väiksemad võimsusmuundurid ning esitavad kõrged nõuded soojusjuhtimisele ja elektrilisele paigutusele, kuna tihe pakkimistihedus ja lühemad elektrilised juhtmed peavad samal ajal tagama väiksemad kaod. Optimeeritud jahutusradiaatorite ja isoleeritud metallaluste (IMS) kasutamine suurendab võimsusmuundurite töökindlust ja parandab soojuse ärajuhtimist. Täiustatud energiahaldusfunktsioonid võimaldavad energiatarbimist koormuse nõudmistele vastavalt dünaamiliselt kohandada.
Komponentide modulaarne ülesehitus ja standardiseerimine
Samal ajal muutub modulaarne ülesehitus üha olulisemaks. Standardiseeritud komponentide ja moodulsüsteemide abil on võimalik mooduleid paindlikult konfigureerida, skaleerida ja lihtsamalt hooldada, mis lühendab arendusaja ja vähendab kulusid.
Täiustatud funktsioonidega intelligentsed süsteemid
Seda arengut täiendavad üha intelligentsemad süsteemid, millel on laiendatud diagnostika- ja seirefunktsioonid, digitaalsed juhtimistehnoloogiad ning integreeritud laiendatud turva- ja kaitsemeetmed. Diagnoosi- ja seirefunktsioonid võimaldavad ennetavat hooldust, tagavad parema veatuvastuse ning digitaalsete juhtimistehnoloogiate abil on võimalik muundurite jõudlust tarkvarauuenduste abil optimeerida. Ülevoolu, ülekuumenemise ja ülepinge vastu kaitsevad funktsioonid tagavad võimsusmuundurite suurema töökindluse ja pikema kasutusaja.
Tarneahela probleemid ja komponentide puudus
Vaatamata tehnoloogilisele arengule seisavad võimsusmuundurite tootjad silmitsi jätkuvate väljakutsetega globaalses tarneahelas. Oluliste komponentide – eriti võimsuspooljuhtide, passiivkomponentide ja juht-IC-de – puudus põhjustab viivitusi ja kulude kasvu. Eriti on mõjutatud kaasaegsed laia keelavahega pooljuhid, nagu SiC ja GaN, mille suur nõudlus ja keeruline tootmine piiravad kättesaadavust. Tarnimisvõime tagamiseks kasutavad paljud ettevõtted strateegiaid, nagu tarnijate mitmekesistamine, piirkondlik tootmine ja pikaajalised partnerlused.
Tuleviku ühendustehnika nõuded
Kirjeldatud tehnoloogilised arengud toiteallikate valdkonnas mõjutavad otseselt ühendustehnika nõudeid. Suurenevad nõuded miniaturiseerimisele, tõhususele ja funktsionaalsusele muudavad mitte ainult trükkplaatide paigutust, vaid ka pistikühenduste ja ühenduskomponentide nõudeid. Kaasaegsete võimsusmuundurite ja kaasaegsete pistikühenduste keskne omadus on mitmekülgsus ja seega võime kohaneda erinevate tööstusharude erinevate nõudmistega.
Vähem ruumi, rohkem funktsioone – nõudlus miniatuurseid pistikühenduste järele
Miniaturiseerimise trend sunnib arendajaid säästma iga millimeetrit ka ühendustehnoloogia valdkonnas. Eriti kõrge integratsioonitasemega trükkplaatidel on pistikühenduste jaoks alles vaid piiratud pindala. Seetõttu on vaja kompakteid, kuid samas võimsaid pistikühendussüsteeme, mis suudavad väikese ehituse juures edastada suuri voolu- ja pingetugevusi, tagades samal ajal usaldusväärse elektrilise kontakti.
Suuremad koormused nõuavad vastupidavamaid lahendusi
Suurenevad elektrilised nõuded – näiteks kõrgemad lülitussagedused või töötemperatuurid – suurendavad ka pistikühenduste mehaanilist ja termilist koormust. Seetõttu kasvab vajadus vastupidavate, vibratsioonikindlate ja temperatuurikindlate ühenduslahenduste järele, mis töötavad usaldusväärselt ka rasketes töötingimustes. Mehaanilised kodeeringud, lukustussüsteemid ja optimeeritud kontaktgeomeetriad aitavad vältida valet ühendamist ja kontaktiprobleeme.
Tõhus disain tänu modulaarsetele ühenduslahendustele
Modulaarsed lahendused muutuvad jõuelektroonikas üha olulisemaks, kuna need võimaldavad paindlikkust, skaleeritavust ja kiireid kohandusi. Ühendustehnika seisukohalt tähendab see, et pistikühendussüsteemid peavad olema mitte ainult usaldusväärsed ja võimsad, vaid ka paindlikult skaleeritavad, individuaalselt kohandatavad ja hoolduseks sobivad. Need nõuded on võimalik täita tänu laiale valikule kontaktide arvule ja konstruktsioonidele, erikonfiguratsioonide võimalusele ning jootmis- ja ühendamisprotsessi robustsetele mehhanismidele. Seega aitavad modulaarsed pistikühendussüsteemid oluliselt kaasa süsteemide eluea pikendamisele ja kogukulude vähendamisele.
Tarneahela probleemid ja komponentide puudus
Ka ühendustehnoloogias on ülemaailmne komponentide puudus jätnud selged jäljed. Väärismetallid, spetsiaalsed kontaktmaterjalid ja kuumuskindlad plastid on muutunud mitte ainult raskemini kättesaadavaks, vaid ka märkimisväärselt kallimaks. Selle tagajärjeks on pikemad tarneajad ja kõrgemad materjalikulud ning samuti tootmisprotsessi energiakulude tõus. Tarnekindluse tagamiseks muutuvad üha olulisemaks sellised aspektid nagu tihe koostöö tarnijatega, ettenägelik planeerimine ning paindlikud ja kohandatavad disainistrateegiad.
Kuidas tänapäevased pistikühendused neid nõudeid täita suudavad
Lisaks tehnoloogilistele arengutele ja võimsate elektroonikasüsteemide disaininõuetele on üha enam tähelepanu keskpunktis ka majanduslikud ja strateegilised tegurid. Kasutajad ja hankijad ootavad lahendusi, mis on tehniliselt veenvad ning pikaajaliselt jätkusuutlikud ka kättesaadavuse, standardimise ja kulude seisukohalt.
Suur võimsustihedus väga väikesel pinnal

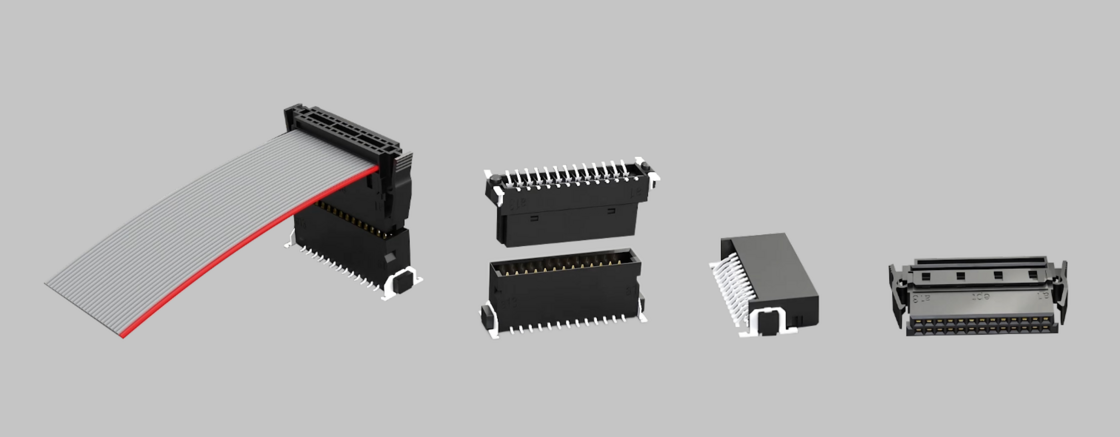

Paindlikkus tänu moodulsüsteemile
One27 tootegrupi moodulsüsteem pakub mitmekülgseid võimalusi ühenduslahenduste individuaalseks kujundamiseks. Lai valik konstruktsioone, kõrgusi ja kontaktide arvu võimaldab sujuvat horisontaalset trükkplaatide vahekaugust 8,0 kuni 20,00 mm – saavutatakse 2,4 mm kontaktide kattuvusega. Lisaks paralleelsetele (horisontaalsetele) ühendustele on võimalikud ka 90° ja 180° paigutused, mis pakuvad suurt paindlikkust trükkplaatide paigutamisel. Lisaks võimaldavad kaabelühendused mooduli paindlikku paigutust, tolerantside kompenseerimist ning individuaalsete vahekauguste rakendamist. Kaablid on saadaval erinevates pikkustes ja isolatsioonidega – sõltuvalt mehaanilistest või termilistest nõuetest. Lisaks on võimalikud erikonfiguratsioonid, nagu osaline varustus või järelkontaktid, et vastata konkreetsetele elektrilistele või mehaanilistele nõuetele.
Vastupidavus rasketes tingimustes
One27 tooteperekond paistab silma suure vastupidavusega, mis on eriti oluline autotööstuses kasutamisel. Mehaaniliselt veenab One27 tooteperekond suure vibratsioonikindluse ja stabiilsusega, mis on autotööstuses kasutamisel hädavajalik. Isegi rasketes tingimustes säilib elektriline ühendus usaldusväärsena. Lisaks sellele on One27 tootegrupil praktilised mehaanilised omadused, nagu näiteks pööramiskaitse õigete pistikühenduste tagamiseks, positsioneerimistapid täpseks paigutamiseks ning sisselükkamise kaldenurgad, mis kompenseerivad nurga- ja keskjoone nihkeid pistikute ühendamisel. Need omadused suurendavad paigaldamise mugavust ning tagavad turvalise, täpse ja pikaajalise ühenduse.
Lisaks on isolatsioonimaterjali valik otsustava tähtsusega temperatuuritaluvuse seisukohalt. LCP (vedelkristallpolümeer) sobib tänu UL 94 V 0 põlevusklassile optimaalselt kasutustemperatuuridele vahemikus -55 °C kuni +125 °C ning vastab autotööstuse kõrgetele nõudmistele.
Lisaks on isolatsioonimaterjali valik otsustava tähtsusega temperatuuritaluvuse seisukohalt. LCP (vedelkristallpolümeer) sobib tänu UL 94 V 0 põlevusklassile optimaalselt kasutustemperatuuridele vahemikus -55 °C kuni +125 °C ning vastab autotööstuse kõrgetele nõudmistele.
voolu kandevõime
Tänu hoolikalt valitud materjalidele ja optimeeritud kontaktgeomeetriale suudab One27 tootegrupp edastada suure voolu usaldusväärselt, ilma et tekiks ülekuumenemist või võimsuse langust. Kontaktide töötlemine, eriti spetsiaalsete vaskliitmete kasutamine, tagab madala üleminekutakistuse ja tõhusa soojuse ärajuhtimise. See tagab stabiilse ühenduse isegi äärmuslikes töötingimustes.

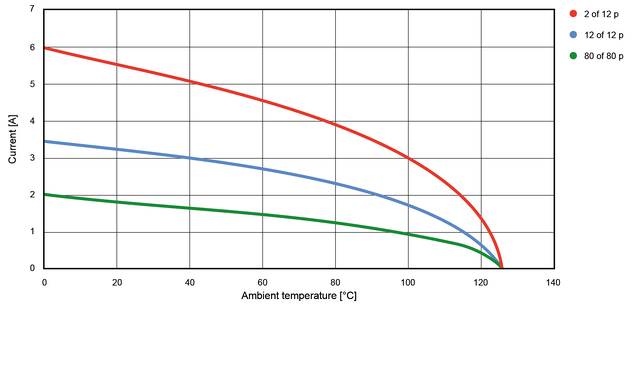

Voolukandevõime sõltub pooluste arvust ja voolu juhtivate kontaktide arvust. Selle põhjuseks on muu hulgas väiksem kuumkohtade teke väikese pooluste arvuga pistikühenduste sees.
Voolukandevõime sõltub pooluste arvust ja voolu juhtivate kontaktide arvust. Selle põhjuseks on muu hulgas väiksem kuumkohtade teke väikese pooluste arvuga pistikühenduste sees.
Usaldusväärne tarneahel tänu piirkondlikule tootmisele
One27 tootegrupi veel üks oluline eelis on toodete arendamine ja tootmine Euroopa Liidu piires, mis tagab usaldusväärse tarneahela ja lühikesed transporditeed. See piirkondlik tootmine tähendab kõrgeimaid kvaliteedistandardeid ja tagab samal ajal komponentide õigeaegse kättesaadavuse – see on otsustav tegur tootjatele, kes sõltuvad kiirest reageerimisajast.
Kokkuvõte ja väljavaated
Võimsusmuundurid on kaasaegse energiavarustuse keskse tähtsusega komponendid – alates elektrisõidukitest kuni taastuvenergiateni. Tulevased arengud keskenduvad suuremale võimsustihedusele, kompaktsetele konstruktsioonidele, paremale kasutegurile ja süsteemi suuremale intelligentsusele. Uued pooljuhtmaterjalid, nagu SiC ja GaN, parandavad oluliselt võimsust ja soojusjuhtivust.
Samal ajal suurenevad nõuded ühendustehnoloogiale. Modulaarsed pistikühendused peavad ühendama suure elektrilise võimsuse ja andmeside kompaktseks, vastupidavaks ja paindlikuks süsteemiks. Ept-i One27-süsteem vastab nendele nõuetele ideaalselt ja on seega otsustav tegur järgmise põlvkonna võimsate ja tulevikukindlate muundurite jaoks. Ühendustehnoloogia on tänapäeval keskne innovatsiooni edasiviiv jõud ja enam mitte kõrvaline valdkond.
Samal ajal suurenevad nõuded ühendustehnoloogiale. Modulaarsed pistikühendused peavad ühendama suure elektrilise võimsuse ja andmeside kompaktseks, vastupidavaks ja paindlikuks süsteemiks. Ept-i One27-süsteem vastab nendele nõuetele ideaalselt ja on seega otsustav tegur järgmise põlvkonna võimsate ja tulevikukindlate muundurite jaoks. Ühendustehnoloogia on tänapäeval keskne innovatsiooni edasiviiv jõud ja enam mitte kõrvaline valdkond.
