Board-to-board-konnektor meditsiinitehnoloogias (meditsiinitehnika)
Õiged kontaktid meditsiinitehnika valdkonnas (meditsiinitehnika)
meditsiinitehnika hakkavad valdkonda domineerima võrgustatud MedTech-seadmed, milles on üha rohkem nutikaid andureid. Kõige rangemad eeskirjad ja kõrgeim rikkevastane kaitse määravad suuna, mida kasutatavad tooted ja komponendid peavad järgima. Miniaturiseerimine, andmeandmeedastuskiirus ja elektromagnetiline kiirgus on selgesõnaliselt nõuded, millele peavad vastama Board-to-Board-konnektor. Riistvaraarendaja jaoks on need kriteeriumid, mis mõjutavad oluliselt seadme disaini.
Täna peavad patsiendid veel tervishoiusüsteemi struktuuridega kohanema. Juba homme – ja Deloitte’i prognoosid kehtivad 2025. aasta kohta – on tervishoiuteenused suunatud just vastupidiselt: patsientidele, nende asukohale ja ajakavale. Seda sammu „4P-meditsiini“ (predictive, preventative, personalized, participatory) suunas soodustavad paljud digitaalsed uuendused.
See paradigma muutus avaldub meditsiiniseadmete tootjate seas. Nutikate andurite arv kasvab koos toodete võrgustumisega meditsiiniliste asjade internetis (IoMT). Patsientide ravis suureneb mugavus, näiteks tänu traadita ühendustele elektroonilise patsiendikaardiga ning elutähtsate näitajate edastamisele ja jälgimisele reaalajas. Andmeanalüütika, kognitiivsed meetodid ja robootika avavad tervishoius uusi potentsiaalseid valdkondi.
See paradigma muutus avaldub meditsiiniseadmete tootjate seas. Nutikate andurite arv kasvab koos toodete võrgustumisega meditsiiniliste asjade internetis (IoMT). Patsientide ravis suureneb mugavus, näiteks tänu traadita ühendustele elektroonilise patsiendikaardiga ning elutähtsate näitajate edastamisele ja jälgimisele reaalajas. Andmeanalüütika, kognitiivsed meetodid ja robootika avavad tervishoius uusi potentsiaalseid valdkondi.
Kiirühendus ja EMÜ meditsiinitehnika seadmete fookuses

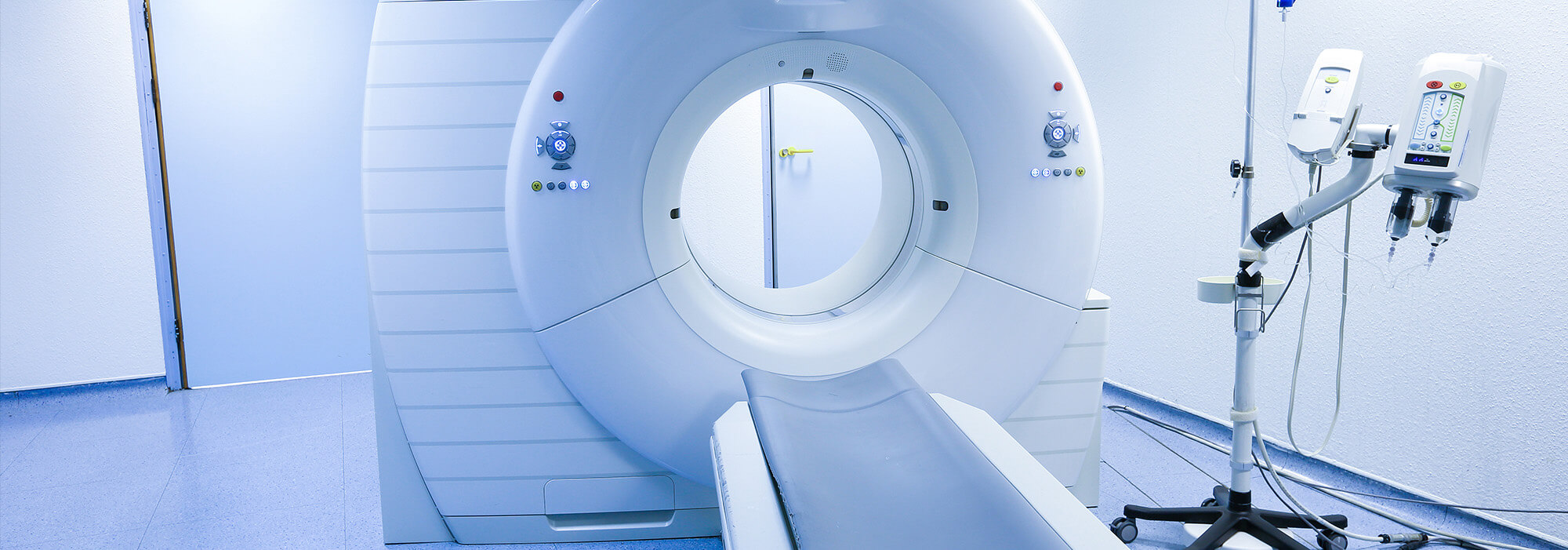

Meditsiinilised kuvamissüsteemid, nagu CT-skannerid, MRI-seadmed ja digitaalsed röntgeniaparaadid, töötlevad reaalajas kuni 20 Gbit/s pildi- ja patsiendiandmeid. Sama kehtib telemeditsiini ja kaugseire rakenduste puhul. Samuti nõuab kirurgiline robootika piltide ja juhtkäskude reaalajas edastamist kirurgi konsooli ja robootikasüsteemi vahel. Kõrglahutusega endoskoopia, samuti implanteeritavad seadmed ja patsientide seiresüsteemid on veel valdkonnad, mis tuginevad andmeedastusele, kuid pööravad tähelepanu ka EMÜ-disaini aspektidele, mis tagavad häirekindlus ja patsiendi ohutuse.
Muud suundumused, nagu mitme allika andurite kasutuselevõtt ja üha tugevamalt võrgustatud terviklahendused, nõuavad kiiret, usaldusväärset ja turvalist andmeedastust erinevate liideste kaudu – see kehtib eriti meditsiinitehnoloogia seadmete puhul. Siin mängib otsustavat rolli signaali terviklikkus (signaali terviklus), kuna rakendustes domineerivad ülitäpsed ja usaldusväärsed andmed. Püsivad voolud ja täpsed andmed on hädavajalikud seadmete funktsionaalse ohutuse, töökindluse ja tõhususe tagamiseks. Suured bitikiirused, mõnikord ka suurte vahemaade puhul, võivad häirete korral, nagu müra, (tagasiside)kaod, moonutused ja ülekoste, elektrilisi signaale nii tugevalt mõjutada, et tekivad vead ja seadmed lakkavad töötamast.
Muud suundumused, nagu mitme allika andurite kasutuselevõtt ja üha tugevamalt võrgustatud terviklahendused, nõuavad kiiret, usaldusväärset ja turvalist andmeedastust erinevate liideste kaudu – see kehtib eriti meditsiinitehnoloogia seadmete puhul. Siin mängib otsustavat rolli signaali terviklikkus (signaali terviklus), kuna rakendustes domineerivad ülitäpsed ja usaldusväärsed andmed. Püsivad voolud ja täpsed andmed on hädavajalikud seadmete funktsionaalse ohutuse, töökindluse ja tõhususe tagamiseks. Suured bitikiirused, mõnikord ka suurte vahemaade puhul, võivad häirete korral, nagu müra, (tagasiside)kaod, moonutused ja ülekoste, elektrilisi signaale nii tugevalt mõjutada, et tekivad vead ja seadmed lakkavad töötamast.
Asjakohaste tööstusstandardite järgimine
Euroopa Liidu meditsiiniseadmete määruse (MDR) või Ameerika Ühendriikide Toidu- ja Ravimiameti (FDA) eeskirjade raames tuleb tagada seadmete heakskiitmine ja ohutu kasutamine. Kõigi riistvaraprojekteerijate seas on lisaks trendiks üha väiksemaks muutuva paigaldusruumi veelgi tõhusam kasutamine meditsiiniseadmetes, kusjuures seadmetele avaldatavad koormused seoses löökide, vibratsiooni ja võnkumistega ning ka termiliste ja keemiliste keskkonnamõjudega nõuavad endiselt kõigi seadmete vastupidavust.
Lisaks on olemas kolm spetsiifilist, rakendusele suunatud tööstusstandardit meditsiinitehnoloogia seadmete jaoks, mida tuleb kõigis projekteerimistöödes arvesse võtta. Esiteks ISO 80369-1, mis käsitleb projekteerimismeetodeid meditsiiniseadmete või tarvikute valesti ühendamise riski vähendamiseks. Teiseks standard IEC 60601, mis kirjeldab üldnõudeid põhilisele ohutusele ja olulistele toimivusnäitajatele, sealhulgas elektromagnetilistele häiretele (EMI) ja elektromagnetilisele ühilduvusele (EMÜ). Ja kolmandaks standard ISO 13485, mis käsitleb kvaliteedisüsteeme, mis tagavad tootmisprotsessis kasutatavate komponentide ja protsesside jälgitavuse.
Lisaks on olemas kolm spetsiifilist, rakendusele suunatud tööstusstandardit meditsiinitehnoloogia seadmete jaoks, mida tuleb kõigis projekteerimistöödes arvesse võtta. Esiteks ISO 80369-1, mis käsitleb projekteerimismeetodeid meditsiiniseadmete või tarvikute valesti ühendamise riski vähendamiseks. Teiseks standard IEC 60601, mis kirjeldab üldnõudeid põhilisele ohutusele ja olulistele toimivusnäitajatele, sealhulgas elektromagnetilistele häiretele (EMI) ja elektromagnetilisele ühilduvusele (EMÜ). Ja kolmandaks standard ISO 13485, mis käsitleb kvaliteedisüsteeme, mis tagavad tootmisprotsessis kasutatavate komponentide ja protsesside jälgitavuse.
Board-to-board-konnektor signaali edastamiseks
Kui meditsiiniseadmete keerukus ja integratsioonitihedus kasvavad üha ning olemasolevaid ja uusi funktsioone tuleb integreerida väga piiratud ruumi, siis on nõuded trükkplaatidevahelistele ühendustele (board-to-board-konnektor), mis toimivad trükkplaatide vahelise sillana, äärmiselt kõrged. Kõige erinevamad kasutuskohtad ja -valdkonnad koormavad seadmeid vibratsiooni ja põrutustega. Ühendused (konnektor) peavad tagama pikaajalise kontakti kindluse mikrol liikumiste korral. Tugevus, andmeedastus ja EMÜ-varjestus on riistvaraarendaja jaoks kolm nurgakivi seadme mehaanilises disainis.
Uusima põlvkonna konnektor peavad minimeerima signaaliülekande häireid ning pistikute kontaktide disain peab olema sellega täiuslikult kooskõlas. Seetõttu on eesmärgiks alati vältida andmeülekande riske, mille hulka kuuluvad peamiselt impedantsi kõikumised materjali- ja geomeetriliste muutuste tõttu, samuti sumbumine sisestuskao (Insertion Loss) ja tagasipeegelduskao (Return Loss) tõttu ning ka ristülekoste.
Uusima põlvkonna konnektor peavad minimeerima signaaliülekande häireid ning pistikute kontaktide disain peab olema sellega täiuslikult kooskõlas. Seetõttu on eesmärgiks alati vältida andmeülekande riske, mille hulka kuuluvad peamiselt impedantsi kõikumised materjali- ja geomeetriliste muutuste tõttu, samuti sumbumine sisestuskao (Insertion Loss) ja tagasipeegelduskao (Return Loss) tõttu ning ka ristülekoste.
Signaalikaitse kui alus

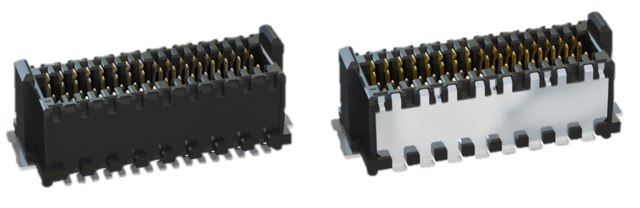

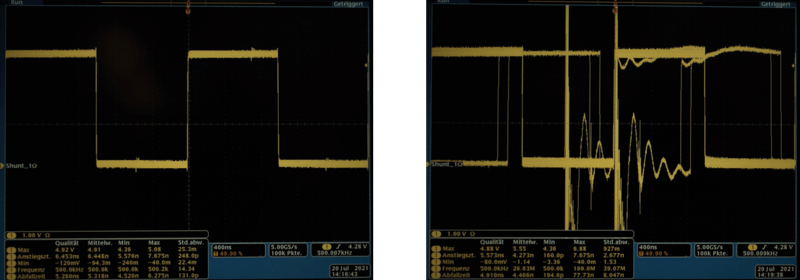

Elektromagnetiliste mõjude osas vajavad kiirssignaale erilist signaalikaitset. Pistikühendus (konnektor) võib siin toimida nii häireallikana kui ka neeldurina. Siin soovitatakse signaalikaitset varjestusplaadi (varjestusplaat) abil, et kaitsta tundlikke signaale väliste mõjude eest. Allolevast pildist selgub, et juba väike elektriline impulss võib kasulikku signaali moonutada.
Vastuvõtja ei suuda HDMI-signaali digitaalseid seisundeid enam üheselt tõlgendada juba pärast lühikest 0,5 kV pikkust impulssi, samas kui varjestatud konnektori signaaliülekande stabiilsus säilib isegi 4,4 kV juures.
Kopplinduktanss (vastastikinduktiivsus) LK kirjeldab konnektor mõlema funktsiooni – allika ja neelduri – elektriliste suhete kaudu. See kehtib nii häirekindluse (häirekindlus) kui ka häirekiirguse (häirekiirgus) puhul. Kui indutseeritud pinge (Uind), generaatori pinge (UGen) ja generaatori konstant (kGen) on teada, saab maksimaalse lubatud kopplinduktanssi (LK) määrata järgmise valemi abil:
LK = Uind / (UGen * kGen) (võrrand 1)
vastastikinduktiivsus aitab kasutajal määratleda sobiva konnektor elektromagnetilise ühilduvuse seisukohast ning vältida kulukaid ja aeganõudvaid katse-ja-eksituse teste EMÜ-Laboris. Siinkohal üks näide: HDMI-signaali puhul määrati pingel 4,4 kV kindla juhtumi jaoks maksimaalseks vastastikinduktiivsus 47 pH. Kui väärtus ületab seda, ei edastata signaali enam häireteta.
Kopplinduktanss (vastastikinduktiivsus) LK kirjeldab konnektor mõlema funktsiooni – allika ja neelduri – elektriliste suhete kaudu. See kehtib nii häirekindluse (häirekindlus) kui ka häirekiirguse (häirekiirgus) puhul. Kui indutseeritud pinge (Uind), generaatori pinge (UGen) ja generaatori konstant (kGen) on teada, saab maksimaalse lubatud kopplinduktanssi (LK) määrata järgmise valemi abil:
LK = Uind / (UGen * kGen) (võrrand 1)
vastastikinduktiivsus aitab kasutajal määratleda sobiva konnektor elektromagnetilise ühilduvuse seisukohast ning vältida kulukaid ja aeganõudvaid katse-ja-eksituse teste EMÜ-Laboris. Siinkohal üks näide: HDMI-signaali puhul määrati pingel 4,4 kV kindla juhtumi jaoks maksimaalseks vastastikinduktiivsus 47 pH. Kui väärtus ületab seda, ei edastata signaali enam häireteta.
Eelkõige nõudlikele tööstusrakendustele

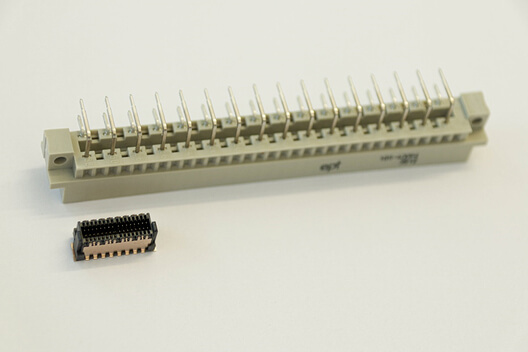

ept-i tooteperekond Zero8 on loodud just meditsiinitehnika (meditsiinitehnika) kõrgetele nõudmistele vastamiseks ning pakub tänu suurele skaleeritavusele ideaalset kohandatavust individuaalsetele nõudmistele – tüüpe, kihiti kõrgust (virnastuskõrgus) ja kontaktide arvu saab individuaalselt valida. Pistikupesad ja pistikühendused (konnektor) on praegu saadaval mid-profile (low-profile) tüüp ning tulevikus on neid saadaval ka high-profile (nurgeline) versioonidena. Erinevate ehituskõrguste tõttu on Zero8-konnektoritega võimalik saavutada plaatidevahelisi kaugusi 6,00 mm kuni 21,00 mm, kusjuures kontaktide arv on vahemikus 12 kuni 80. varjestus tagamiseks on mõlemal konnektoripaari poolel võimalik valida kaitse, kusjuures loomulikult on kõik Zero8-konnektorid omavahel ühilduvad ja vabalt kombineeritavad.
Kahepoolne ühendustehnoloogia ScaleX talub tööstusrakenduste raskeid tingimusi ja tagab usaldusväärse kontakti ka mehaanilise koormuse, näiteks löökide ja vibratsiooni korral. Lisaks kompenseerib see ühendatud olekus seadmepoolseid tolerantsid kõikides suundades. EMÜ-varjestus abil on signaalid tööstuslikus keskkonnas kaitstud väliste mõjude eest ning materjali omadused tagavad andmeandmeedastuskiirus'i kuni 16 Gbit/s.
Lisateave Zero8 kohta »
Kahepoolne ühendustehnoloogia ScaleX talub tööstusrakenduste raskeid tingimusi ja tagab usaldusväärse kontakti ka mehaanilise koormuse, näiteks löökide ja vibratsiooni korral. Lisaks kompenseerib see ühendatud olekus seadmepoolseid tolerantsid kõikides suundades. EMÜ-varjestus abil on signaalid tööstuslikus keskkonnas kaitstud väliste mõjude eest ning materjali omadused tagavad andmeandmeedastuskiirus'i kuni 16 Gbit/s.
Lisateave Zero8 kohta »
Õige konnektor valimist kiirühenduse rakenduseks ei tohi alahinnata. Nagu siin kirjeldatud, kehtivad eriti meditsiinitehnika valdkonnas paljud nõuded korraga. Millised mehaanilised või elektrilised omadused peavad board-to-board-konnektor olema või kuidas on kujundatud pistiku ühendusperifeeria – need on kõik peenikesed detailid, mis võivad valiku tegemisel olla otsustava tähtsusega iga viigu puhul eraldi.
