suurepärase skaleeritavusega!
Avastage Zero8 tooteperekonna 5 supervõimet
Naudi juba täna maksimaalset tõhusust, kontaktide töökindlust, signaalikaitse, kiirust ja vastupidavust.
ept-i tooteperekond Zero8 on spetsiaalselt välja töötatud nõudlike tööstusrakenduste jaoks ning pakub samas maksimaalset skaleeritavust: saate kohandada korpuse tüüpi, virnastuskõrgus ja kontaktide arvu individuaalselt vastavalt oma nõudmistele. Socket ja Plug on saadaval low-profile-, mid-profile- ja high-profile-tüüpidega, nii sirge kui ka nurgeline versioon. Pistik (Plug) on lisaks saadaval ka x-high-profile-kujul, mistõttu Zero8-konnektor erinevate ehituskõrguste abil on võimalik saavutada plaatidevahelisi kaugusi vahemikus 6–21 mm. Samuti saate tellida erinevaid kontaktide arvu vahemikus 12–80.
Aga see pole veel kõik. Ka varjestusi osas on valikuvõimalus. Kas mõlemad konnektoripaari pooled on varustatud varjestusiga või mitte? Või isegi ainult üks pool varjestusiga? Otsus on teie käes – kõik Zero8-pistikud on igal juhul omavahel ühilduvad ja vabalt kombineeritavad, olenemata sellest, kas neil on varjestus või mitte.
Aga see pole veel kõik. Ka varjestusi osas on valikuvõimalus. Kas mõlemad konnektoripaari pooled on varustatud varjestusiga või mitte? Või isegi ainult üks pool varjestusiga? Otsus on teie käes – kõik Zero8-pistikud on igal juhul omavahel ühilduvad ja vabalt kombineeritavad, olenemata sellest, kas neil on varjestus või mitte.
Robustne, kahepoolne ScaleX-ühendustehnoloogia talub tööstuslike rakenduste raskeid tingimusi ja tagab usaldusväärse kontakti ka mehaanilise koormuse, näiteks löökide ja vibratsiooni korral. Lisaks kompenseerib see ühendatud olekus seadmepoolseid tolerantsid kõikides suundades. EMÜ-varjestus abil on signaalid tööstuslikus keskkonnas välismõjude eest täielikult kaitstud ning materjali omadused tagavad andmeandmeedastuskiirus'i kuni 16 Gbit/s. Lisaks on ept mõelnud veel ühe sammu edasi, sest pistikute geomeetria on kavandatud nii, et kontakte ei saa kahjustada isegi vale käsitsemise korral.
Supervõime: TÕHUSUS
Ruumi kokkuhoid tänu samm'ile 0,8 mm
Kõikidel Zero8-konnektoritel on kontaktide vahekaugus ruumi säästva 0,8 mm samm’i järgi, et hõivata trükkplaadil võimalikult vähe ruumi. Vaatamata väikesele lõikeserv’i vahekaugusele ühendatakse kontaktid omavahel siledal pinnal, mitte karedal lõikeserv’il. See tagab kontaktide märkimisväärselt suurema vastupidavuse kulumisele, näiteks mikroliikumiste korral.
Muutuvad kontaktid vahemikus 12 kuni 80
Zero8 on saadaval 12, 20, 32, 52 või 80 kontaktiga, et tagada teie rakenduses võimalikult suur paindlikkus. Pistikühendus on kahe-riviline, st 12-poolusel konnektor asub ühes reas 6 kontakti. Vajaduse korral on võimalik valmistada ka variandid spetsiaalse kontaktide arvuga (kontaktide arv), näiteks suuremate õhu- ja roomevahemikute jaoks.
Saadaval nii varjestatud kui ka varjestamata
Ka varjestuse puhul on teil valikuvõimalus! Kas mõlemad konnektoripaari pooled on varjestatud või mitte? Või isegi ainult üks pool on varjestatud? Otsus on teie käes – kõik Zero8 pistikud on igal juhul omavahel ühilduvad ja vabalt kombineeritavad, olenemata sellest, kas need on varjestatud või mitte. Varjestatud tüüpide puhul asuvad kontaktide jooteühendused konnektori all, samas kui varjestamata tüüpide puhul asuvad need külgedel, et võimaldada töötlemisprotsessis AOI-kontrolli.
Kuhjaku kõrgus 6–21 mm

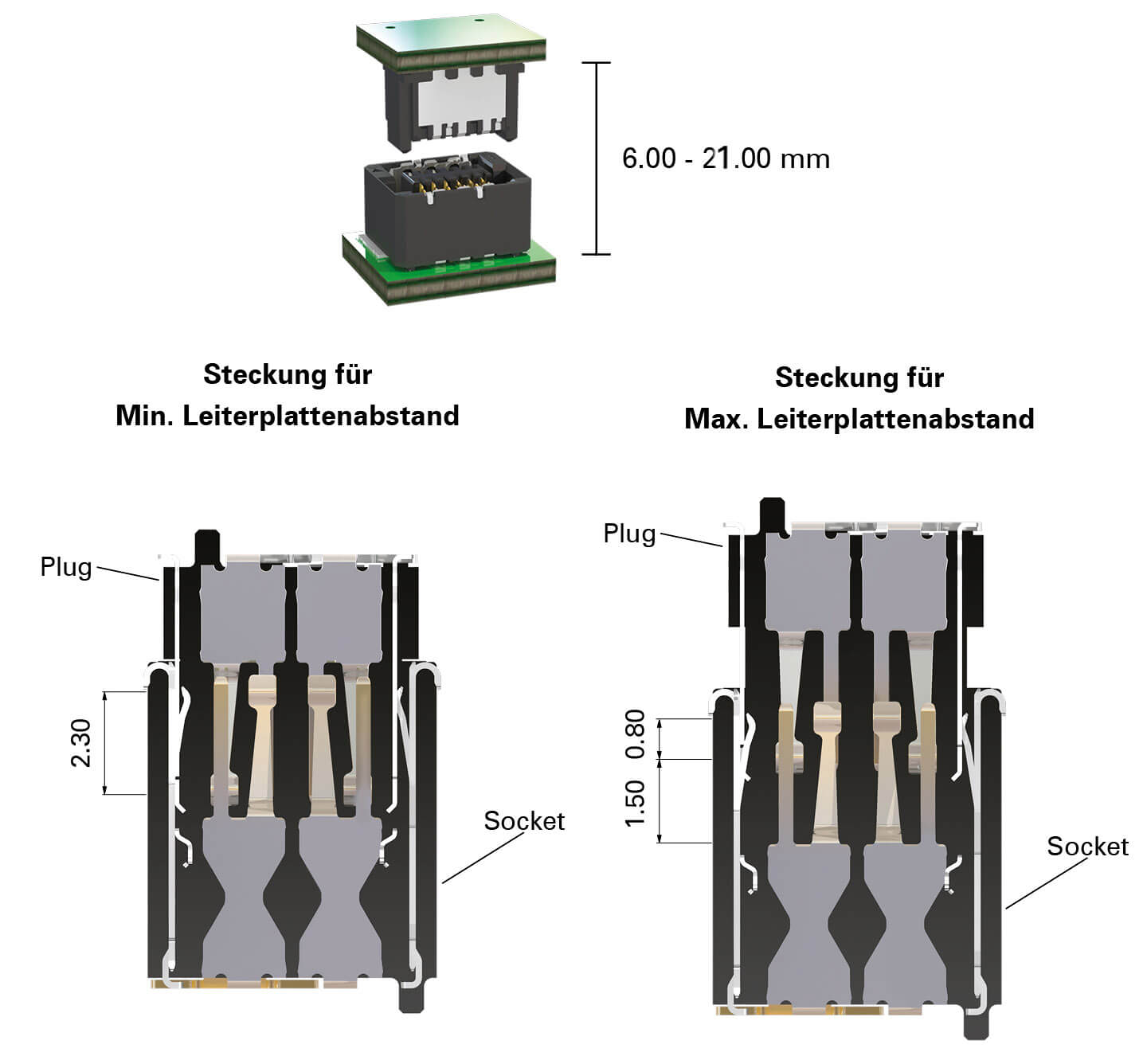

Sirgete tüüpide „low“, „mid“ ja „high“ abil on võimalik saavutada plaatidevahelised kaugused mis tahes mõõtudes vahemikus 6–21 mm. Pistikute lõpuni sissepistmisega saavutatakse minimaalne võimalik plaatidevaheline kaugus (plaatidevaheline kaugus). Pistik (Plug) ja pistikupesa (Socket) saab paigaldada 1,5 mm ulatuses, et saavutada maksimaalne võimalik plaatidevaheline kaugus. Järelejäänud 0,8 mm tagab seejuures kindla kontakti (efektiivne ühenduspikkus).
Nurga all asetsevad konstruktsioonid 90° kuni 180° rakenduste jaoks
Nurgeline konstruktsioon (tüüp) ja sirge konstruktsiooni kombinatsioon võimaldab paigutada trükkplaate üksteise suhtes 90° nurga all, näiteks tütarplättega tagaplaat’i puhul. Nurgelised tüübid on kombineeritud, mis võimaldab paigutada kaks trükkplaati kõrvuti 180-kraadise nurga all. Kõik need on saadaval nii varjestatud (ekraanitud) kui ka varjestamata (ekraanimata) versioonides ning kontaktide arvuga 12, 20, 32, 52 või 80, tagades teie rakendusele maksimaalse paindlikkuse.
Arendage oma lahendusi maksimaalse tõhususega. Zero8 tagab oma funktsioonidega, et jõuate kiiremini eesmärgini ja saate samal ajal kasu tohutust variatsioonide valikust. Saadaval on isegi nurgelised tüübid 90° ja 180° rakenduste jaoks.
Tasuta valge raamat „Highspeed ja EMÜ“ »
Tellige tasuta näidiskast »
Lisateavet leiate siit.
Tasuta valge raamat „Highspeed ja EMÜ“ »
Tellige tasuta näidiskast »
Lisateavet leiate siit.
Supervõime: KONTAKTITURVALISUS
Uuenduslik ScaleX-kontaktisüsteem

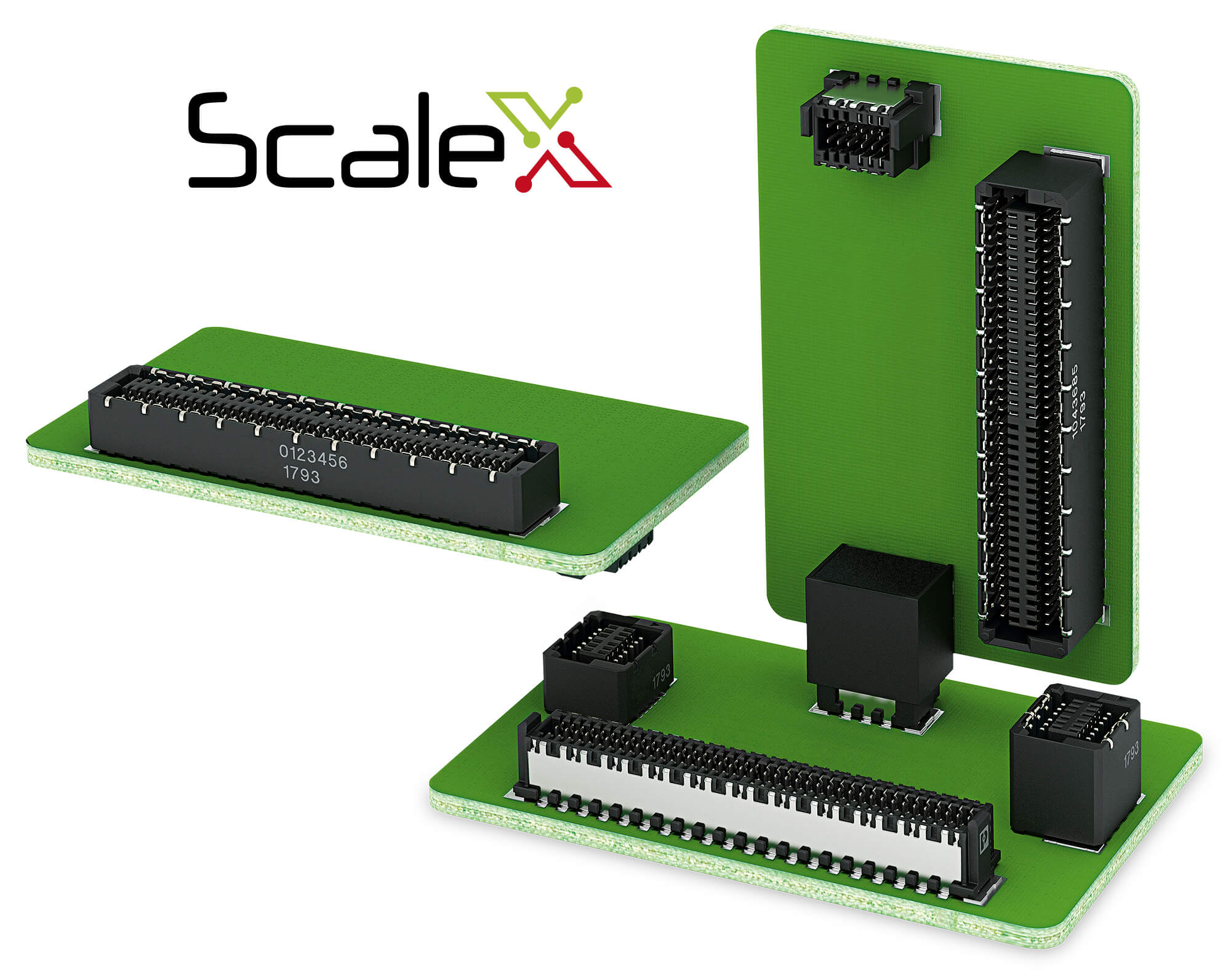

ScaleX – see kaubamärk tähistab vastupidavat kontakttehnoloogiat muutuva suurusega pistikühendussüsteemis (konnektor-System). See on spetsiaalselt välja töötatud eesmärgiga ühendada omavahel ühelt poolt kõrge mehaaniline vastupidavus ja teiselt poolt silmapaistvad kõrgsagedusomadused. Selline ühilduvus on trükkplaatide pistikühenduste maailmas ainulaadne.
Kaks kontaktpinda iga viigu kohta
Iga kontaktpaar koosneb kahest terakontaktist ja kahest emane kontaktist. See redundantsus tagab mitte ainult maksimaalse kontaktiusaldusväärsuse, eriti nõudlikes keskkondades, nagu löökide ja vibratsiooni korral, vaid ka silmapaistva pikaealisuse ja töökindluse teie rakenduses. Lisaks on kõik kontaktid paigutatud kontaktpindade siledale küljele, mitte karedale lõikeserv, nagu paljude teiste miniatuurkonnektorite puhul.
Pidurdus- ja vibratsioonikindel
Kõigi kontaktide dubleerimine ning kontaktide paigaldamine ainult siledatele, valtsitud pindadele tagab erakordselt kõrge vastupidavuse löökidele ja vibratsioonile. Zero8-pistikühendused (konnektor) on läbinud põhjalikud katsed ja kvalifitseerimised vastavalt standardile IEC 60512. Meil on hea meel teile meie üksikasjalikke katseprotokolle tutvustada.
Suur „efektiivne ühenduspikkus“
Igal ühendatud kontaktpaaril (Socket ja Plug) on ülekattumisvahemik vähemalt 0,8 mm, st see vastab vahekaugusele kontaktpunktist kontakti tipuni, s.t punktini, kus kontakt enam ei eksisteeriks. See vähemalt 0,8 mm suurune ülekattumisvahemik tagab vastavalt suure tolerantside kompenseerimine ja seega maksimaalse turvalisuse igas rakenduses. Plug’i Socket’i ühendamisel lõpuni suureneb ülekattumisvahemik kuni 2,3 mm kontaktipaari kohta.
Talub vähemalt 500 ühendustsükkel
Zero8 kontaktid on konstrueeritud tagama usaldusväärse kontakti ka pärast 500 ühendusetsüklit (ühendustsükkel), isegi temperatuuritsüklite ja kahjulike gaaside mõju all. Isegi kui kontakte ei ühendata omavahel 500 korda, on ühendusetsüklid sobiv kriteerium selle hindamiseks, mil määral ühendusklambrid (konnektor) jäävad toimivaks korduvate temperatuuritsüklite või vibratsiooni („fretting corrosion“) korral.
See võlub teid kindlasti – Zero8-konnektor perekond veenab oma uuendusliku ScaleX-tehnoloogiaga. Tugevad ja kahepoolsed ühendused taluvad tööstusrakenduste raskeid tingimusi ja tagavad usaldusväärse kontakti. Ja seda isegi äärmuslikes keskkonnatingimustes ning mehaanilise koormuse korral, nagu löögid ja vibratsioon.
Tasuta valge raamat „Tugevus“ »
Tasuta näidiskarbi tellimine »
Lisateavet leiate siit.
Tasuta valge raamat „Tugevus“ »
Tasuta näidiskarbi tellimine »
Lisateavet leiate siit.
Supervõime: SIGNALIKAITSE
Uus EMÜ-varjestuskontseptsioon

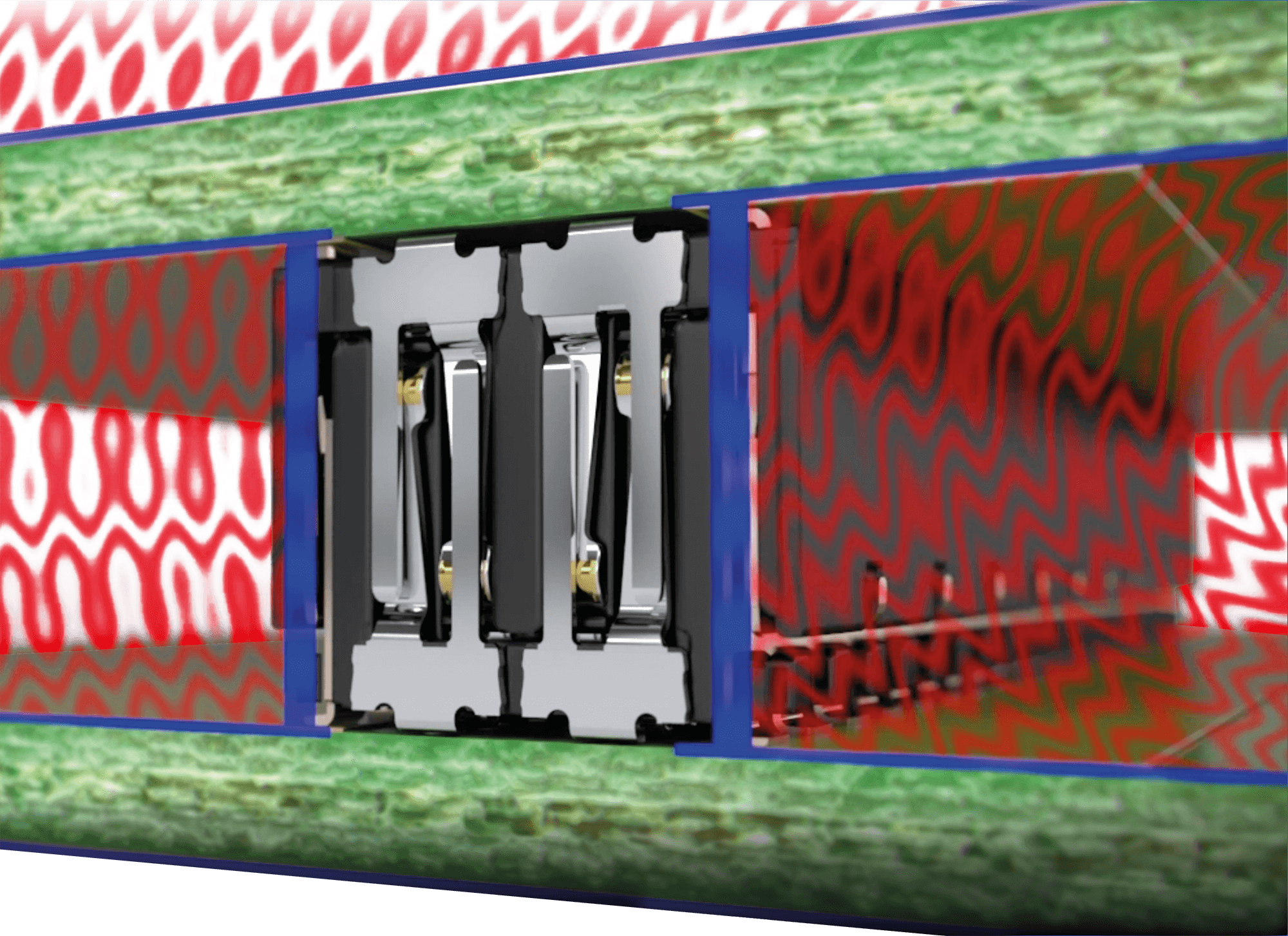

Zero8 arendamisel pöörati tähelepanu kahepoolsele Schirmungule. See tagab häirevaba andmeedastuse, mida on vaja paljudes rakendustes, näiteks Industry 4.0 või IoT puhul. Kasutatav varjestusumaterjal sobib eriti hästi kõrgetele elektromagnetiline ühilduvus nõuetele.
Häirevoolude optimaalne ärajuhtimine
Varjestusplaat on suure pindalaga ja neil on vähe katkestusi, mis tagab maksimaalse kaitseefekti. Lisaks võimaldab varjestusplaadi ja trükkplaadi vaheliste kontaktpunktide suur arv häirevoolude optimaalset ärajuhtimist. Näiteks on 20-pooluselise konnektor puhul 8 mm pikkusel varjestusplaat kokku 5 jootmisühenduspunkti trükkplaadiga.
vastastikinduktiivsus, maksimaalselt 10 pikohenryt
Spetsialiseeritud laboris läbi viidud põhjalikes katsetes simuleeriti esmalt elektri- ja magnetvälja tugevuse mõju ning seejärel kontrolliti seda katsete abil. Saadud tulemused on äärmiselt head ja neid saab vajadusel esitada. Ühe olulisema mõõtmistulemusena saavutati Zero8-konnektoritega maksimaalselt 10 pH suurune sidestusinduktiivsus (vastastikinduktiivsus).
Alternatiivina ka ilma varjestus
Ka varjestuse puhul on teil valikuvõimalus! Kas mõlemad küljed konnektoripaari on varjestatud või mitte? Või isegi ainult üks külg on varjestatud? Otsus on teie käes – kõik Zero8-pistikud on igal juhul omavahel ühendatavad ja vabalt kombineeritavad, olenemata sellest, kas need on varjestatud või mitte. Varjestatud tüüpide puhul asuvad kontaktide jooteühendused konnektori all, samas kui varjestamata tüüpide puhul asuvad need külgedel, et võimaldada töötlemisprotsessis AOI-kontrolli.
Zero8-pistikühenduste (konnektor) äsja välja töötatud kahepoolne varjestuskontseptsioon tagab teile häirevaba kiirandmeside tööstuslikus keskkonnas. Kasutatav varjestusmaterjal sobib eriti hästi komponentidele, millele esitatakse kõrged nõuded elektromagnetiline ühilduvus’i osas, ning tagab pistikühendusele maksimaalse vastastikinduktiivsus’i väärtusega 10 pikohenryt.
Tasuta valge raamat „Kiirandmeside ja EMÜ“ »
Tasuta näidiskasti tellimine »
Lisateavet leiate siit.
Tasuta valge raamat „Kiirandmeside ja EMÜ“ »
Tasuta näidiskasti tellimine »
Lisateavet leiate siit.
Supervõime: KIIRUS
Sobib PCIe 4.0 ja tööstusliku Ethernetiga
Zero8-konnektor vastavad PCI Express Gen. 4 ja Industrial Etherneti spetsifikatsioonide nõuetele, nagu neid nõutakse paljudes rakendustes, nt Tööstus 4.0 või IoT puhul. Lisaks sisestusdämpfungsele (sisestuskadu) näitab Zero8 väga häid omadusi tagasivooludämpfungses (tagastuskadu) ja ristkõnes (ülekoste).
Kõrgsagedussignaali edastus 16 Gbit/s +
Zero8-pistikühendused (konnektor) sobivad ideaalselt rakendustele, mille andmeedastuskiirus (andmeedastuskiirus) on kuni 16 Gbit/s. Tänu väga headele omadustele sisestusdämpfingu (sisestuskadu) osas saab Zero8-i kasutada isegi rakendustes, mille andmeedastuskiirus ulatub kuni 25 Gbit/s. See suurepärane sobivus on kombineeritud äärmiselt tugeva ja vastupidava kontaktisüsteemiga, mis on mõeldud nõudlikele keskkondadele, kus esinevad löögid, vibratsioon või kahjulikud gaasid. See kombinatsioon on ainulaadne.
Täiendav signaalikaitse varjestus abil

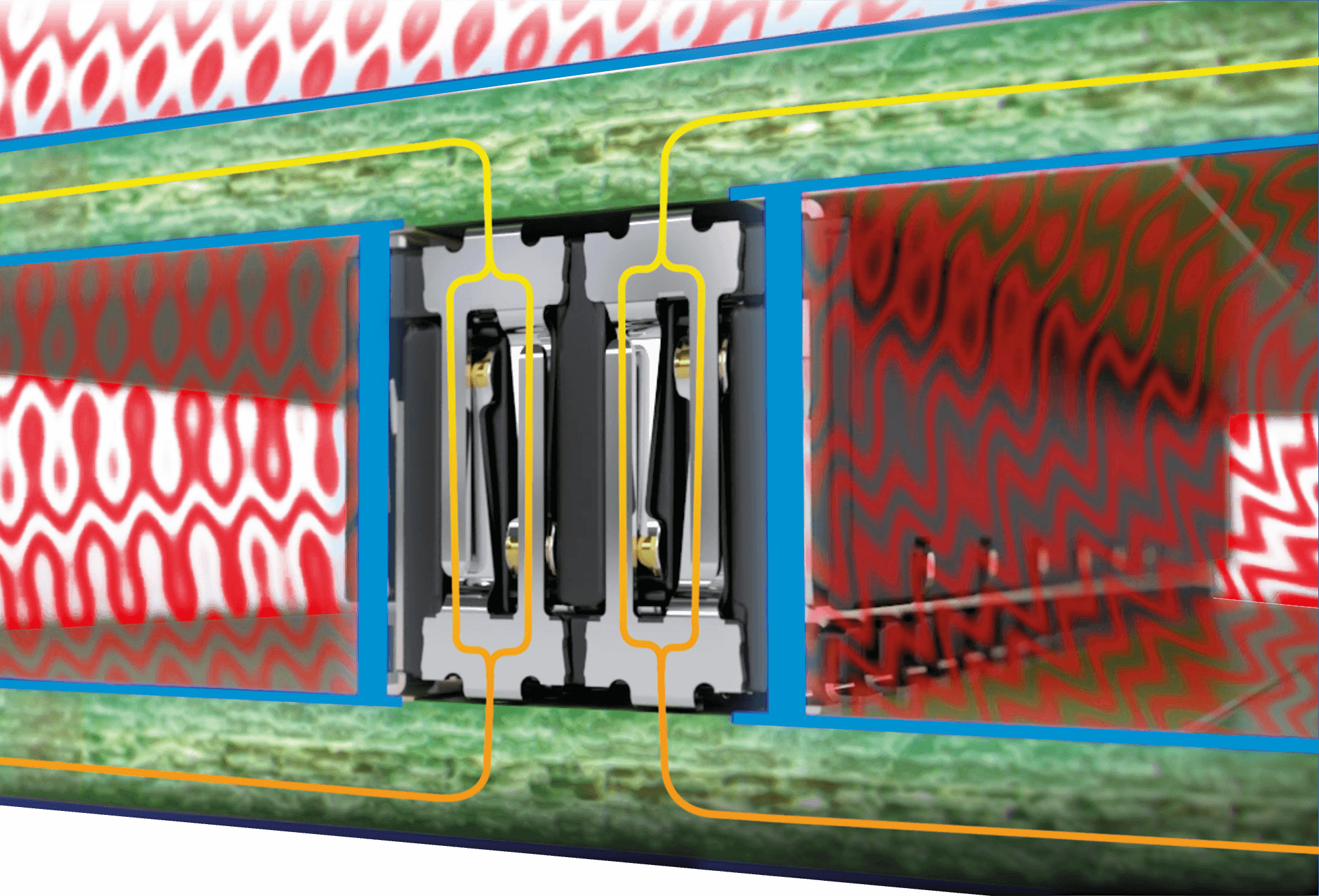

Kahepoolne varjestuskontseptsioon tagab häirevaba kiire andmeedastuse tööstuslikus keskkonnas. See juhib häirevoolud usaldusväärselt ära tänu mitmekordsele kontaktimisele mõlemal trükkplaadil. Varjestuskontseptsioon kaitseb ühelt poolt pistikühendust (konnektor) elektromagnetilise mõju eest (häireneeldur), kuid ka naaberkomponente, kui pistikühendus toimib häireallikana.
Saadaval on SI-mudelid
Zero8-i raadiosageduslikke omadusi uuriti esmalt põhjalikult simulatsioonide abil ja seejärel katsetati praktikas. Teie rakenduse jaoks on saadaval asjakohased katsetulemused ning simulatsioonideks vajalikud SI-mudelid.
HighSpeed on ept-i Zero8 tooteperekonna võlusõna. Simulatsioonid Zero8-konnektorsüsteemiga kiirusel 16 Gbit/s näitavad suurepärast signaali terviklus'it ja on seetõttu ideaalsed PCIe 4.0 ja Industrial Etherneti jaoks. Pakume hea meelega S-parameeter teie rakendussimulatsioonideks.
Tasuta valge raamat „Highspeed ja EMÜ“ »
Tasuta näidiskarbi tellimine »
Lisateavet leiate siit.
Tasuta valge raamat „Highspeed ja EMÜ“ »
Tasuta näidiskarbi tellimine »
Lisateavet leiate siit.
Supervõime: VASTUPIDAVUS
Kõigi kontaktide kaitse
Zero8 on konstrueeritud nii, et kontaktid ei saa kahjustada isegi vale kasutamise korral. Kontaktid on peidetud isolatsioonikorpusesse (isoleerkorpus) ja on seega optimaalselt kaitstud võimalike mehaaniliste mõjude, näiteks puudutamise eest. See tagab teie rakendusele maksimaalse ohutuse.
pöördekaitse, ühendamisel
isoleerkorpusisse sisseehitatud polariseerimine takistab vale ühendamist pistikühenduste (konnektor) väänamise tõttu. See tähendab, et pistik (Plug) ja pistikupesa (Socket) saab ühendada ainult siis, kui need on suunatud kindlasse suunda. Lisaks toetavad isoleerkorpus olevad selged juhikud turvalist ühendamist.
Mehaaniline koormuse vähendamine kahe Board Locki abil
Iga ühenduskonnektor kohta jootakse trükkplaadile kaks board locki, mis tagavad signaalikontaktide mehaanilise koormuse leevendamise. See takistab Plug ja Socket vastastikuse lahtivõtmise korral signaalikontaktide rebimist jootekohast (jootekoht).
Paigaldamisel kuni 0,7 mm suurune nihke kompenseerimine
isoleerkorpus juhtfaas võimaldab Plug ja Socket ühendamisel kompenseerida kuni 0,7 mm suurust nihket. Nuga- ja emane kontakt juhitakse ühendamisel üksteise suunas nii, et tekib kontaktide kindel ühendus ja vältitakse nn „tagurpidi ühendamist“.
Kõrge tolerantside kompenseerimine töötamise ajal

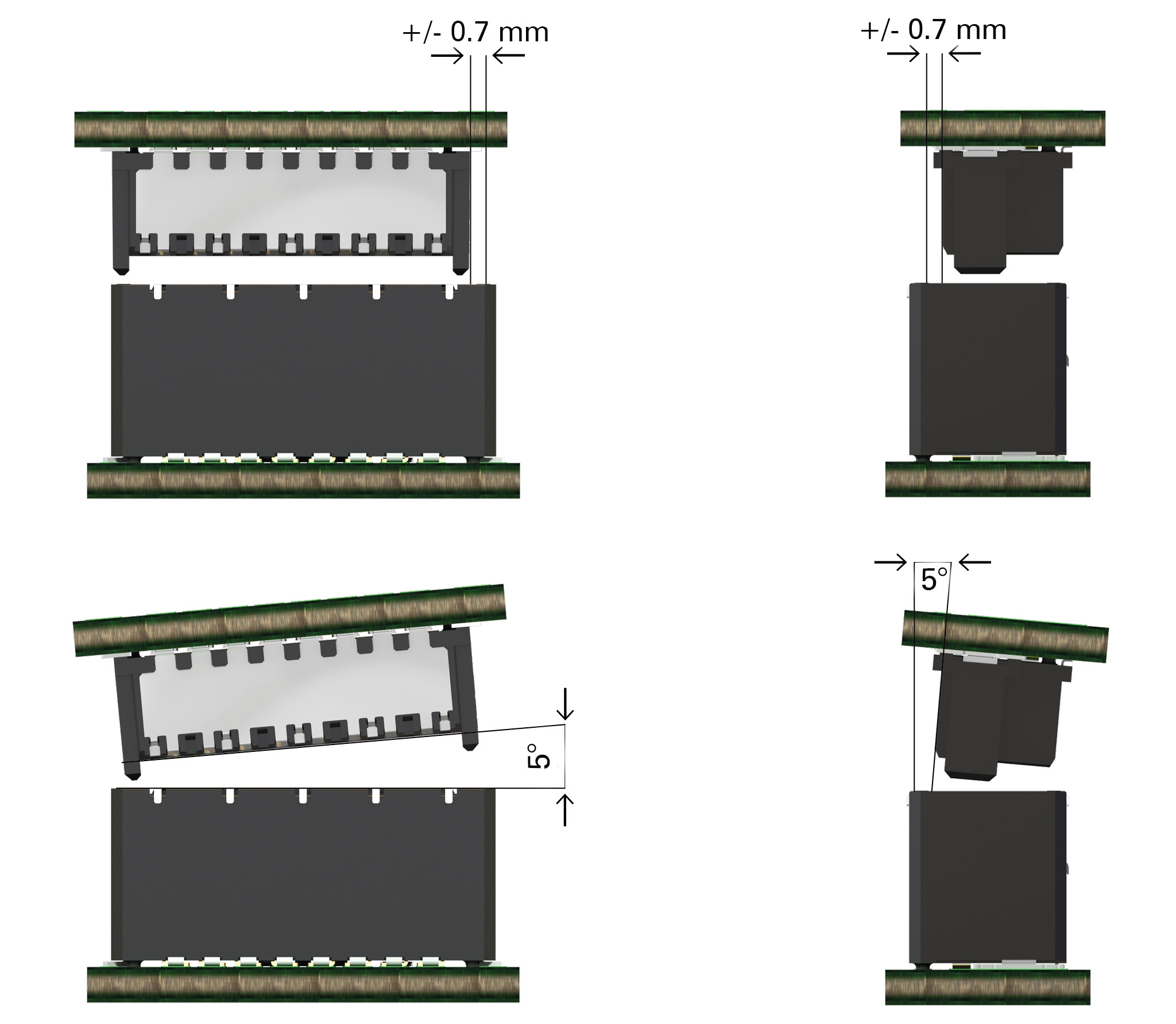

Ühendatud olekus võivad pistikupesa (Socket) ja pistik (Plug) taluda vastastikust nihkumist kuni 0,4 mm. See annab teie rakendustes suure vabaduse tolerantside arvestamisel. Lisaks pakub see võimalust paigutada trükkplaadile mitu konnektoripaari, ilma et see mõjutaks kontaktide usaldusväärsust.
Kui kõiki neid tippomadusi täiendab veel ka tohutu vastupidavus, siis on tegemist ept-i tootega Zero8. Olgu see siis nutikas pööramiskapöördekaitse, mis takistab pistmise ajal väänamist, või kuni 0,7 mm suurune nihke kompenseerimine paigaldamisel – Zero8 täidab oma lubadused.
Tasuta valge raamat vastupidavuse kohta »
Tasuta näidiskasti tellimine »
Lisateavet leiate siit.
Tasuta valge raamat vastupidavuse kohta »
Tasuta näidiskasti tellimine »
Lisateavet leiate siit.
