ept-pistikühendused konnektor, mis vastavad uuele PICMG®-spetsifikatsioonile
ept-pistikühenduskonnektor Zero8 valiti uude PICMG®-spetsifikatsiooni
Nõudlus modulaarsete tööstus-PC-de järele on suur ja kasvab edasi, nagu kinnitavad turuanalüüsid. Sel põhjusel on PICMG® töörühm nimega ModBlox7 kokku leppinud uues tootjatevahelises standardis, et ühendada mooduleid, mida kasutatakse peamiselt busside ja raudteeraudteetehnika.
ModBlox7 eesmärgid
ModBlox7 kirjeldab modulaarse kast-arvuti põhilist spetsifikatsiooni, mis koosneb erinevatest funktsionaalsetest moodulitest, nagu protsessor, toiteallikas ja sisend-väljundid. See uus, tootjatevaheline standard võimaldab kasutajatel ühilduvate funktsionaalsete moodulite abil luua laia valiku seadmekombinatsioone modulaarse disainiga. PICMG® eesmärk oli samuti kulude vähendamine ja jätkusuutlikkuse edendamine.
Uue spetsifikatsiooni ulatus

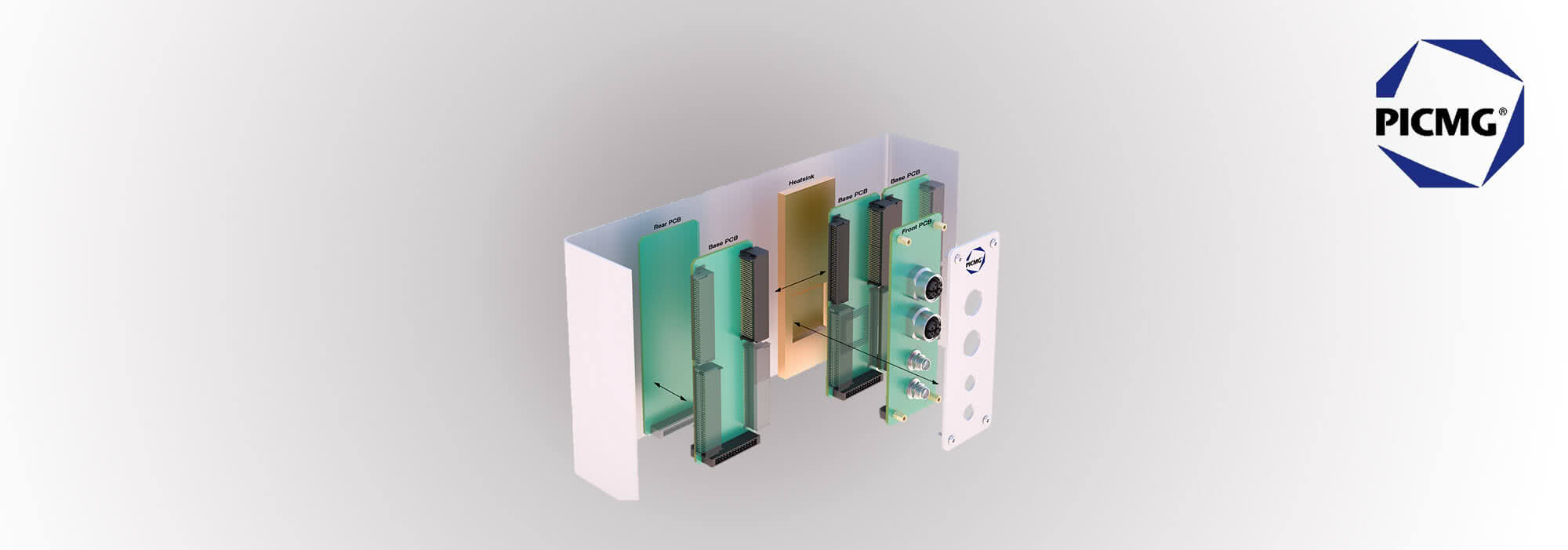

PICMG® uus spetsifikatsioon hõlmab nii mehaanikat, modulaarseid funktsionaalüksusi kui ka elektrilist ühendust eeldefineeritud pinout’iga pistikühenduste (konnektor) abil. Seega koosneb box-PC korpusest, ühest või kahest toiteplokist ning ühest või kahest protsessorist, millest igaühel on kuni neli PCI-Expressi ja kuni kaheksa USB-põhist sisend-väljundit. Iga moodul võib omakorda sõltuvalt üksuse keerukusest hõlmata kuni kolme üksteise peale paigutatud trükkplaati. Box-PC mõõtmed on ette antud nii kõrguse kui ka sügavuse osas. Esikülje laius varieerub aga sõltuvalt moodulite arvust. Need omakorda võivad koosneda ühest või mitmest nn pesast suurusega 1,4 tolli. Kaksteist pesa võib seega järjestada kuni maksimaalse laiuseni 16,8 tolli.
Nõuded konnektor
Modulaarse seadmekonfiguratsiooni standardi puhul pööratakse loomulikult erilist tähelepanu üksikute moodulite elektrilisele ja mehaanilisele ühendamisele pistikühenduste (konnektor) abil. Vastavalt box-PC-de kasutustingimustele peaks tegemist olema SMT-tehnoloogial põhineva kiire ühendusega, mis paistab silma mitte ainult paigaldamisel oma tohutu vastupidavusega, vaid ka suure töötolerantsiga ning silmapaistva vastupidavusega ebasoodsatele keskkonnatingimustele. Kuna mõnedes rakendustes on vaja tagada töökindlus redundantsuse abil täiendava konnektor abil, peab lisaks olema võimalik kasutada trükkplaadil samaaegselt mitut pistikut. See nõuab ühendamisel suurt nihke kompenseerimist ning töötamisel suuri tolerantsid.
Zero8 kui eelistatukonnektor
ModBlox7-komisjon leidis ühendusSteckverbinderi, mis sobib mitmesuguste nõudmistega, ühenduskonnektor tootja ept tootevalikust Zero8. SMT-Stecker 0,8 mm samm pärineb suurest tooteperekonnast, milles on erinevaid tüüpe, ehituskõrgusi ja kontaktide arvu ning valikulist EMÜ-varjestus. ModBlox7 spetsifikatsiooni jaoks kasutatakse seda nurgelist 80-kontaktilist versiooni, mis võimaldab seega naabruses asuvate moodulite horisontaalset trükkplaatide ühendamist. Rikkevabaduse tagamiseks on spetsifikatsiooni kohaselt lubatud ka kahe Zero8-pistiku samaaegne kasutamine. Seda võimaldab paigaldamisel 0,7 mm nihke kompenseerimine ning töötamisel 0,4 mm tolerantsid. Vastasel juhul võivad moodulid ühendamisel kahjustuda.
Zero8-i veel üks eelis on võimalus edastada samaaegselt suuri voolu ja kiirsignaale. See, mis esmapilgul tundub ühildamatu, on ühenduskonnektor disaini ja vastava kontaktide paigutuse kombinatsiooni abil täiesti teostatav ning säästab seega ruumi ja kulusid.

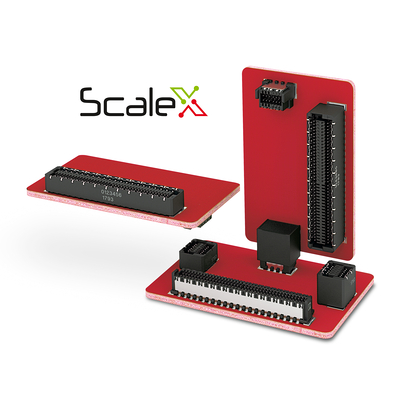

Tänu sooliselt neutraalsele ScaleX-ühendustehnoloogiale, mille puhul on terad ja emane konnektor omavahel põimitud, pakub Zero8 ka äärmiselt kindlat kontakti ning tagab seega usaldusväärse signaaliülekande isegi vibratsiooni ja löökide korral.
Lisateavet toote kohta leiate siit:
Zero8 »
Zero8-i veel üks eelis on võimalus edastada samaaegselt suuri voolu ja kiirsignaale. See, mis esmapilgul tundub ühildamatu, on ühenduskonnektor disaini ja vastava kontaktide paigutuse kombinatsiooni abil täiesti teostatav ning säästab seega ruumi ja kulusid.
Tänu sooliselt neutraalsele ScaleX-ühendustehnoloogiale, mille puhul on terad ja emane konnektor omavahel põimitud, pakub Zero8 ka äärmiselt kindlat kontakti ning tagab seega usaldusväärse signaaliülekande isegi vibratsiooni ja löökide korral.
Lisateavet toote kohta leiate siit:
Zero8 »
Zero8 sobib ka trükkplaatide ühendamiseks üksikute seadmete sees
Ka CPU kuni kolme trükkplaadi vaheliste mezzanine-ühenduste jaoks pakub Zero8 tootevalik täpselt sobivat lahendust samade paigaldustingimuste korral. Mitme skaleeritava tooteperekonna ühendusSteckverbinderi kasutamine pakub siinjuures veel üht otsustavat eelist: nii ei pea ühenduskonnektor iga kord uuesti projekteerima ja heaks kiitma – kasutaja saab sellega seotud kulud kokku hoida.
Koostalitlusvõime koos kulude vähendamise ja jätkusuutlikkusega. Uus spetsifikatsioon tõotab suuri edusamme box-PC-de valdkonnas. Zero8 abil õnnestub üksikute moodulite turvaline ühendamine. Spetsifikatsioon peaks lõplikult heaks kiidetama juba esimeses kvartalis.
